Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Не знаю, это не ко мне, к автору FAQ...

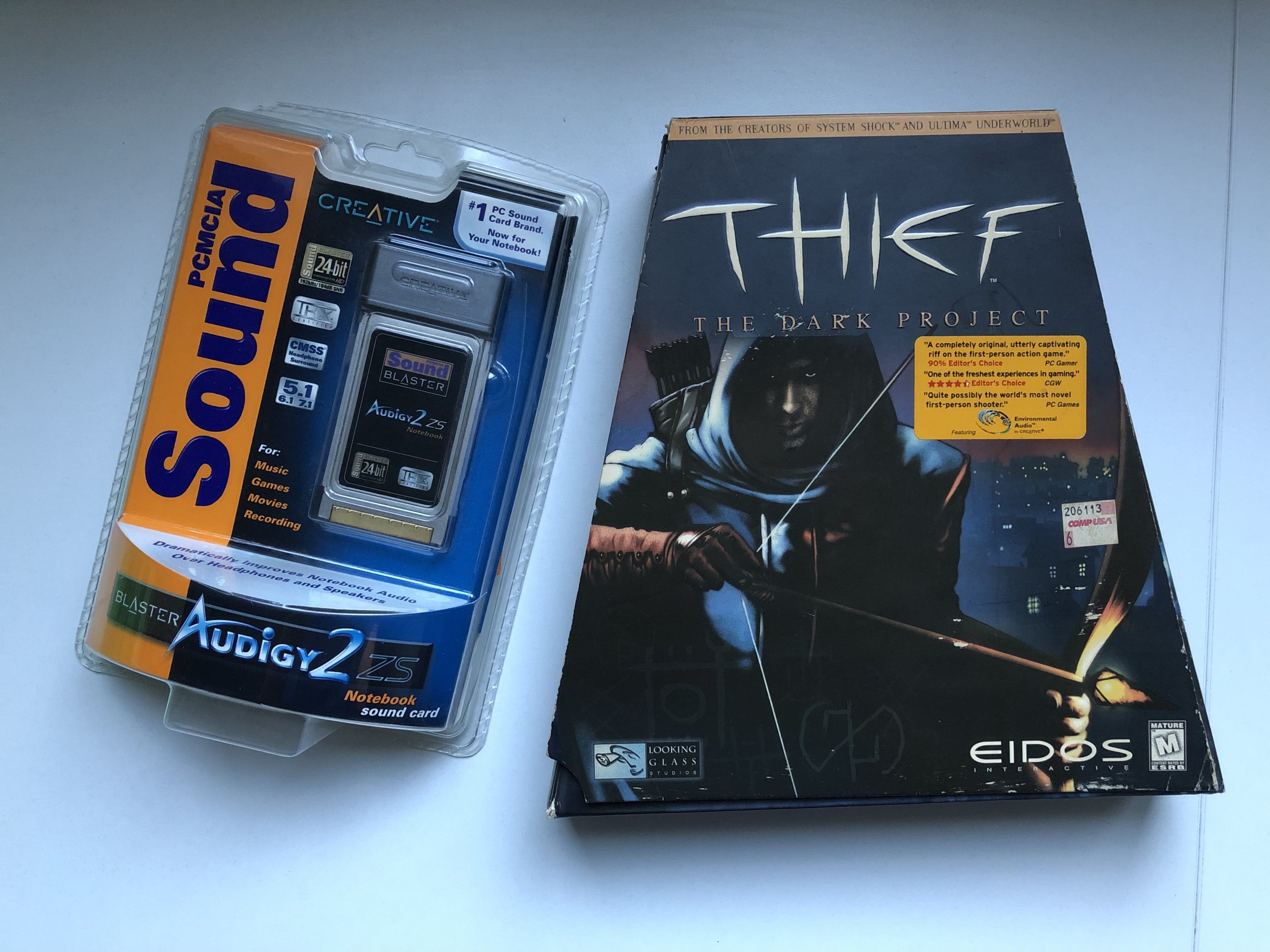

Зашел поделиться маленькой радостью В свое время для поддержки EAX на старых ноутах я купил себе звуковуху Creative.



Так вот долгие годы я ее юзал с наушниками и только в 2021 году узнал что для нее есть официальный софт позволяющий юзать динамики самого ноута. ЛОЛ! Вчера проверил на Toshiba 5205 и всё работает.

--- добавлено 7 июл 2021, предыдущее сообщение размещено: 7 июл 2021 ---

И чтоб два раза не вставать, какое мнение бытует о такой связке: ESS ES1878 & ES690F. Я решил найти ноут который general midi может из под чистого доса и мне назвали два ноутбука которые на это способны: Siemens Scenic Mobile 710 и Compaq Armada 7710MT. Вот я остановился на первом.



Это дело вкуса. Вообще, любой ноутбук с последовательным портом может играть GM из чистого ДОСа при помощи SoftMPU и внешнего синтезатора.



@TheMadLynx, прекрасно понимаю, но все же общее отношение положительное или нет? У меня лично нет какой-то конкретной привязанности, скорее просто желание не слышать фм синтезатор когда есть gm. В детстве была SB AWE64, так что дум и дюк я слышал богато

К этому я еще не пришел. Ну и мне нравится щас скупать диковинки, в рамках ноутбучных дел. Этот Сименс как раз из таких.



Похоже я рано радовался, когда звук идет на штатную систему, с PCMCIA карты, то со временем появляется задержка...



Ну не удивительно, софтово же. Я понимаю если бы там было что-то хитрое, вроде прямой дороги до DSP или вообще AUX/SPK...



Попробую на других ноутах, благо их достаточно, на разном железе. Но просто странно что оно растет со временем.

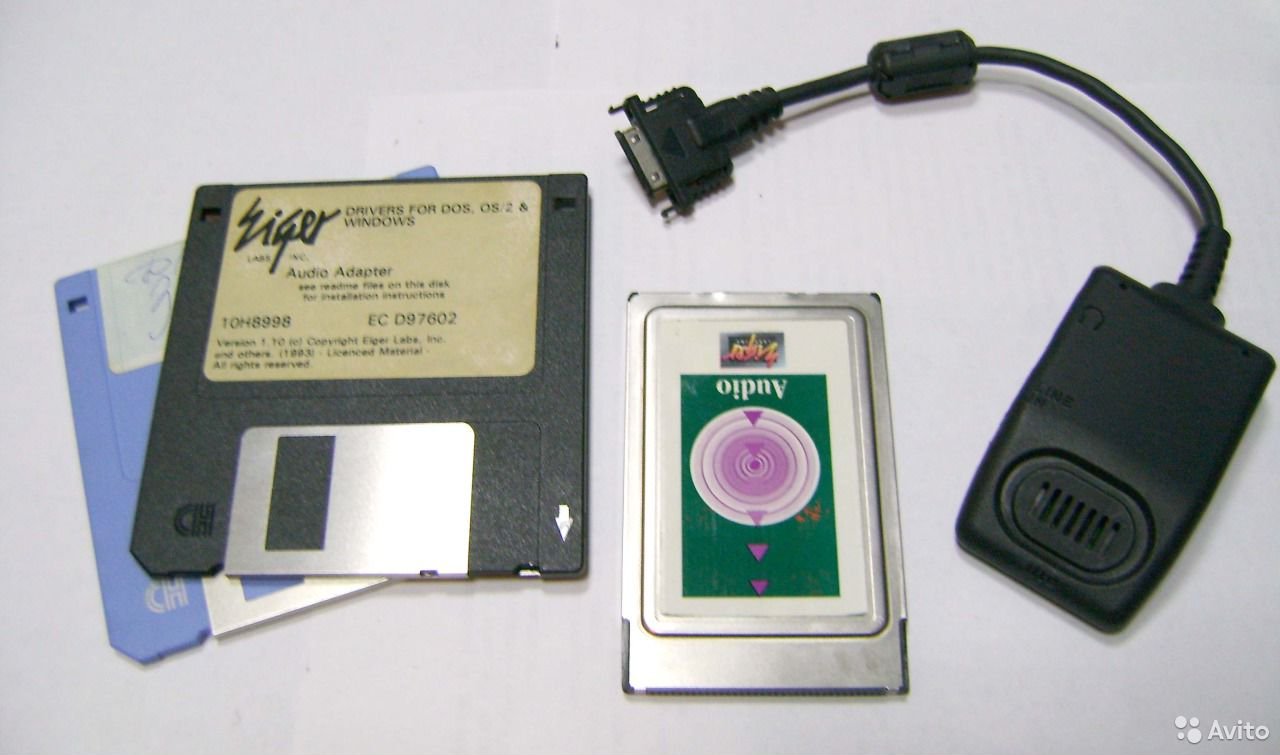

я в свое время продал звуковушку PCMCIA Eiger, потому что не смог настроить звук в DOS, а в винде звук воспроизводился так, как будто его замедлили в 5 раз.
Сейчас жалею. Лучше бы лежала на полке. Купил за 1000, за столько же и продал. Сейчас раз в 10 дороже стоит.



А она не могла в досе или ты не разобрался как?



возможно не разобрался, но бился я с ней несколько дней. Чем больше я пытался вытащить из нее звук ковыряясь в настройках, тем больше залезал в какие-то дебри.
идущие в комплекте драйвера не спасли ситуацию, но подозреваю что надо было искать драйвера не на карту, а на работу PCMCIA в DOS.



@Дарк Шнайдер, бесполезная для ретрогейминга, но интересная для экспериментов со звуком штуковина =)

--- добавлено 13 июл 2021, предыдущее сообщение размещено: 13 июл 2021 ---

Забавно, что Клинт, как и подавляющее большинство топящих за "true OPL3", не сделал сравнение в лоб звучание эмулятора NukedOPL с оригиналом. Но, хотя бы, упомянул о его существовании. А что не забавно, так это отсутствие тестирования адекватной работы этой USB-приблуды в действительно тяжёлых случаях, когда OPL использовали в качестве псевдо-PCM устройства воспроизведения звуковых эффектов и речи: Stunt Driver, Bill and Teds Excellent Adventure, Wizardry: Bane of the Cosmic Forge, BattleTech: The Crescent Hawks Revenge и ещё десяток подобных игр, где из всех известных мне эмуляторов только NukedOPL звучит корректно, как настоящий аппаратный. Идентично натуральному, вплоть до заметно более низкого уровня громкости, чем при воспроизведении обычных звуков FM-синтеза. Без такой проверки нет уверенности, что где-то по пути из досбокса через USB и контроллер в "true OPL3" не уползут тайминги и не нарушится звучание.



Ого, подъехали примеры. Проверю свой 2805 с Ямахой 754. Нет сразу примеров как оно должно звучать?



@vorob, у ямахи и так OPL аппаратный - что там проверять?)

--- добавлено 13 июл 2021, предыдущее сообщение размещено: 13 июл 2021 ---

Пару примеров можно найти здесь в конце: Nerdly Pleasures: Non-PC Speaker Digitized Sound Part II : Sample Time Попробовал их сохранить и прикрепить сюда. Но можно взять DOSBox-X или PCem/86Box с настроенным NukedOPL и послушать там.



Предположим я захотел вспомнить детство и поиграть с музыкой от SB AWE64. Через эмуляцию. Windows XP.

Я скачал CoolSoft_VirtualMIDISynth_2.9.3.exe
Еще скачал AWE64 Gold Presets.sf2
Включил этот пресет, выбрал как миди девайс в винде и все.

У меня будет ровно такой опыт как если бы я имел настоящую плату или нет? Или нужно еще что-то шаманить?

Я запустил дюка и мне показалось что он звучал не совсем так как в моем детстве.

И еще, AWE64 и AWE64 Gold это разные карты? Сильна разница? У меня был не голд. Банки только от голда нашел.



В любой AWE64 есть 512 Кб банк, он же используется в среде MS-DOS при выборе в играх нативного режима AWE32. Также на CD, поставляемом с AWE64 GOLD, есть банки большего размера, их можно загрузить только под Windows (при использовании реальной железяки, естественно).

Что это у вас за AWE64 Gold Presets.sf2 - не знаю. Я прикрепил к сообщению 2, 3.5 и 4 Мб банки с официального диска, все они именно для AWE64 GOLD и звучат лучше стандартного на 512 Кб. Главное отличие GOLD-версии - 4 Мб памяти, при этом и у обычной версии память можно увеличить. Остальные отличия есть в FAQ по этому семейству карт.

P. S. Если у вас был не GOLD, скорее всего, использовали 512 Кб банк. Наверное, где-то можно его найти в формате .sf2. Из ностальгических соображений можете поискать, но в целом он звучит заметно хуже, чем 2, 3.5 и 4 Мб банки.



Зачем мелочиться, если система позволяет?
https://archive.org/download/free-soundfonts-sf2-2019-04/CREATIVE_28MBGM.sf2



@Strannik_, где-нибудь ощутили разницу в лучшую сторону этого 28-Мб банка в сравнении с 2, 3.5 и 4 Мб? Я слушал-слушал, так и не понял)



@Yuriy_X, между банками 2 МБ и 4 МБ отличия заметны. Для звукового тракта среднего (бытового) уровня, думаю, банк 8 МБ выдает погрешность, сопоставимую с помехами. Банк на 28 МБ - предел от Creative. Его бы через SPDIF с качественными усилителем и колонками послушать. Теоретически, должна быть разница в высоких частотах.
Не стоит забывать, что уши у всех разные.



Да у меня задача простая. У меня в детстве был SB AWE64 и я решил через софт добиться того звучания. Вот это то как звучало в детстве:

Но у меня звучит не так, хотя я скачал нечно AWE64. Сегодня попробую то что вы дали, спасибо.

--- добавлено 16 июл 2021, предыдущее сообщение размещено: 16 июл 2021 ---

У меня самые плохие. Замечу разницу только если вместо барабанов станут кастрюли
