Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



AWE, конечно, хорошая карта, но в данном случае просто УЖАСНО.



Да, там кто-то квакает )



@vorob, в примере "Вот это то как звучало в детстве:" - ужас какой-то. Так AWE64 не должен играть.



Минутка занудства. Насколько мне известно, вшитый банк любой AWE имеет объём 1 МБ. 512 КБ и 4 МБ - объёмы встроенного ОЗУ для обычной и Gold версии, куда пользователь может грузить свои банки вместо штатного одномегабайтного.

Это ещё что, вот тут квакает так квакает:

Именно так и играет стандартный банк AWE. Изменить к лучшему можно только загружая в винде свой банк в ОЗУ карты.



@TheMadLynx, понятно, буду знать. Что касается игры стандартного банка - мне звучание показалось каким-то совсем странным. Может, с телефона так услышал. Попробую дома в наушниках ещё раз прокрутить.



Да нет, вполне себе обычное звучание стандартного банка AWE32/64. Оно классно воспринимается поначалу, если раньше имел дело только с FM.



Понял, почему сразу не узнал. Сейчас запустил этот трек на AWE64, у меня не так выражено кваканье и больше слышны тарелки и барабаны. В целом у меня звучит лучше, чем в этом ролике. Сравнил два раза в одних наушниках. С чем связано, не знаю.



Попробовал ваши файлы. Звучат куда лучше и я даже стал сомневаться было кваканье у меня или нет в детстве. Ладно, может когда-нибудь обзаведусь прежней AWE64 и проверю еще раз. Ради любопытства записал дюка с моей штатной ямахи (Тошиба 5205 на 753, не 2805 с ее 754) и через виртуалмидисинт с 4мб банкой от вас. Ямаха мне нравится больше.






Пользуясь случаем поинтересуюсь, правильно понимаю, что от ямахи тут одно название и софт, все эмулируется и никакой аппаратной поддержки нет? Просто звучит так же хорошо, как на ноуте с 754 где все аппаратно.

Yamaha YMF753 Codec Chip •16-bit stereo, Windows Sound System Ver. 2.0; SoundBlaster®Pro compatible (in DOS box only) •Built-in harman/kardon Stereo Speakers with subwoofer•3D sound support with HRTF 3D positional audio; Direct 3D Sound (supported by sound driver); Hardware acceleration for DirectSound and DirectMusic; Full Duplex and MIDI (play back) support, 64 voices •Sound Volume (by Dial) •Ports: External Microphone port, headphone port (integrated to S/P DIF), Line-in port, Line-out (unified with TV-Out), Dolby AC3 Digital support (S/P DIF Optical)



Это просто кодек AC97. Кодек не создаёт звук, а занимается микшированием и перегоном из цифры в аналог и обратно. Ничего не мешает ставить YMF753 в пару к тем же YMF724/744/754. Правда, сами ямаховцы на свои референсные карты ставили кодеки SigmaTel, так как те были лучшими в своём роде.

У 724/744/754 табличный синтезатор полупрограммный и без виндовых драйверов не работает.



@vorob, мне тоже из этих двух больше понравился первый вариант. Но эти виртуальные синты с оригинальными креативовскими банками, мне кажется, - всё равно что Мойша напел. Звучат не точно так же, как реальная AWE64. По ощущениям, вроде похоже, но что-то не то. То ли эффекты иначе настроены, то ли что-то другое.

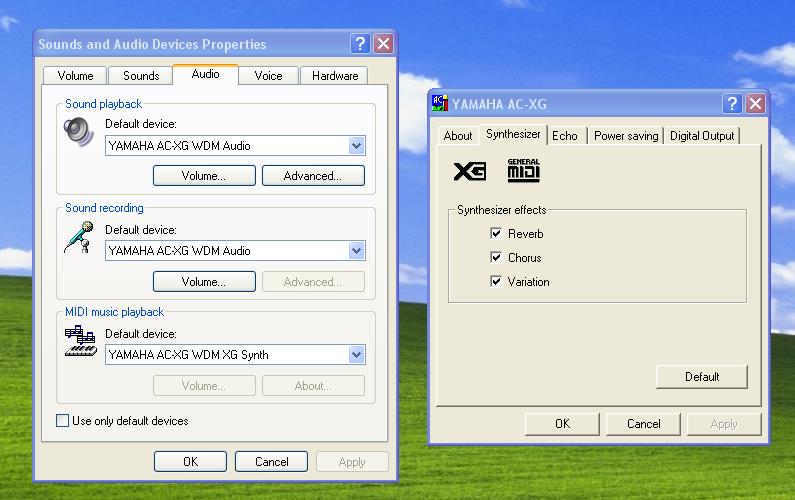

Мне любопытно что играет миди тут. Софт эмуляция? Аида рапортует следующее:

1. Yamaha F753 @ Intel 82801CAM ICH3-M - AC'97 Audio Controller
2. YAMAHA AC-XG WDM XG Synth

Панелька еще от ямахи есть



Там даже в комментах пишут, что лучше уж SB16. Но! самое забавное, что у автора есть ещё один пример AWE64 Grabbag — звучащий совершенно иначе. Всё, что вам нужно знать о ютуб-ретро-авторах.

Бонусом



Для любителей сравнивать здесь более надёжный источник: www.wavetable.nl

--- добавлено 17 июл 2021, предыдущее сообщение размещено: 17 июл 2021 ---

Можно сказать что "софт эмуляция", но это будет не совсем честно. Звук генерируется южным мостом Intel 82801CAM ICH3-M и, в зависимости от процентного соотношения участия драйверов и центрального процессора в этом, можно рассуждать о более софтовой или менее софтовой "эмуляции".



Hard - Звуковые карты для DOS

А можете рассказать про фичи из панели Ямахи, Reverb я еще поймал на слух, музыка словно я в зале огромном, а вот Chorus и Variation никак не повлияли на музыка Дюка. Очень хочется услышать разницу от включения \ выключения. Может нужен какой-то особый трек?



Странно, но считал что разница в AWE64 и AWE64 Gold - наличие в последней SPDIF. В остальном одинаковые. Памяти в обоих 512kb. Расширяются до 28mb дополнительной платой. А 4-8mb банки добавляли скорей всего с памятью или путаете с Лайвом.

Звиняйте, попутал с AWE64 Value....



@Oleg Krylov

SPDIF есть и на обычной AWE64.



Не знаю, у меня он есть, но не распаян...

--- добавлено 21 июл 2021, предыдущее сообщение размещено: 21 июл 2021 ---

Трек чисто XG нужен? (Просто попробовал, в исполнении AWE - гумно полное! У меня Yamaha 724 (родная)).



Коллеги, поделитесь драйверами для 754 ямахи пожалуйста



Yamaha DSXG 724 74X 754.rar
