Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Yuriy_X, спасибо бро



А есть ли какой список карт, которые "маст хэв" для ретрогейминга?
Понятно, что awe32/awe64, не говоря уже о более продвинутых из шапки, но речь не о них.
Я имею в виду карты, которые сейчас еще можно достать бюджетно по цене именно старого железа (а не по цене awe64 и 3dfx), не для коллекции, но именно для практического использования на большинстве платформ.
Скажем, отдельно для ISA и отдельно для PCI. Для использования в DOS и Windows.
Пока присмотрел себе yamaha 724 и ESS Solo-1 из PCI, хорошо совместимых с DOS
Есть еще Creative CT4810, она на что-нибудь пригодна хотя бы под вин98?
А что есть из доступных ISA?



CT4810 существует в двух исполнениях. Внешне абсолютно одинаковых, с одинаковой маркировкой основной микросхемы. Одно исполнение на перемаркированном ES1371. Второе - на CS4281 (VEN_1013&DEV_6005).



Всё правильно, хотя если речь про чистый DOS, то у Solo совместимость выше, чем у 7x4, но у 7x4 в винде будут преимущества в виде доп. плюшек и стандартов, а ещё у неё есть встроенный WT-синтезатор, по сути чуть пережатый Yamaha XG из DB50XG и других известных модулей на нём (но звучать он будет только винде; в чистом DOS'е - нихт).

У меня была Sound Blaster PCI 128 (CT5808) на логике CT5880-DCQ Kor / CT1297-TAT: в DOS'е только паршивенькая софт-эмуляция, звук есть только в малой части проверенных игр, но в винде не проверял к сож.

ESS AudioDrive ES1868F в этом плане отличнейшая вещь. Хотя есть и другие доступные SBPro-клоны, их FM-синтез не такой близкий к звучанию оригинального OPL3, что при всех прочих равных - преимущество.



у меня такая
Виртуальный музей компьютерной техники Звуковые карты ESS SC1868-3D
как раз нашлась

просто попадаются оригинальные исашные ямахи типа
Yamaha OPL 3D ATAPI IDE 324747
Yamaha YMF719E-S

есть ли смысл брать их, пока есть?

у меня

PCI\VEN_1274&DEV_1371&SUBSYS_13711274&REV_06
PCI\VEN_1274&DEV_1371&SUBSYS_13711274
PCI\VEN_1274&DEV_1371&CC_040100
PCI\VEN_1274&DEV_1371&CC_0401



Creative Sound Blaster AudioPCI 128 (CT4810 ES1371)
Примечание: в зависимости от страны, в которой приобретена звуковая плата, она может называться по-разному:
- Creative Ensoniq AudioPCI
- Creative Sound Blaster 16 PCI
- Creative Sound Blaster AudioPCI 128
- VIBRA 128



такая у меня

http://www.yjfy.com/images/oldhard/sound/ct4810.jpg



Если цель у тебя - иметь совместимость со всеми или абсолютным большинством игр, и если аутентичность звучания OPL3 тебя не волнует, то, ИМХО, смысла никакого: эти Ямахи не поддерживают определённый формат сжатия ADPCM, и не смогут воспроизвести цифровой звук в (судя по информации с VOGONS) Duke Nukem 2, Major Stryker, Monster Bash, и The Last Eichoff без фиксов.



@radical1010, а я бы не стал записывать все AWE в дорогие. При должном терпении вполне реально найти CT4520 за 1500 -1700 рублей на том же Авито. В режиме SBPro у меня крайне редко бывают с ней проблемы. Даже капризный Mortal Kombat нормально воспроизводил речь Шанг Цунга, когда на Yamaha YMF-718 она отключается уже на втором раунде. Их достаточно много, и они стоят совсем не как 3dfx. Я, например, не особо напрягаясь и без существенных затрат три штуки добыл за последние три года увлечения старым железом. Причём две из них - в своём небольшом городе.



Пробовал искать по местным барахолкам, их просто нет, разве что у барыг по неадекватной цене.
Зато нашел вортекс2 даймонд монстер. Попробую уговорить продавца на пересылку.



А такой неожиданный вопрос, сейчас продается уйма всяких дешевых внешних USB карт. Под DOS, я так понял, они работать не будут. А хотя бы с драйверами под W98 есть?



@radical1010, USB Audio Class System Driver (Usbaudio.sys) - Windows drivers
Вкратце: работать должны, но с оговорками.



Погонял немного вчера ES1868 на SL-75KAV под DOS, все завелось, когда ресурсы настроил. Но звуком разочарован по сравнению с ямахой, какое-то восьмибитное бренчание.



По сравнению с какой именно Ямахой? Речь про любые звуки, или про музыку?

--- добавлено 6 авг 2021, предыдущее сообщение размещено: 6 авг 2021 ---

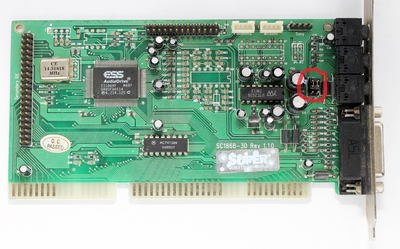

Кстати, у тебя эти два джампера в каком положении?



@Revolter, они за усилитель отвечают вроде? У меня оба в верхнем положении, как на фото. И тоже звук местами какой-то попёрдывающий, будто низкие завалены вверх.



Да, это чтобы в пассивных колонках звук не был слишком тихим. Но какое положение отвечает за что - хз, обычно сам просто переключаю и смотрю, стало ли лучше Но в итоге все мои ES1868F звучат ок.



724 PCI под DOS. Речь о музыке, запустил Duke3D на пробу.
Джамперы по-моему в верхнем, но сейчас уже не уверен, звук довольно громкий и чистый.
Пришла также купленная соло-1, но проверить уже не успевал, уехал на выходные из дому.



Если в чистом-чистом DOS, то очень странно, а если в DOS-окне винды, то, вероятно, MIDI-устройством по-умолчанию выбран как раз её встроенный синтезатор Yamaha XG. У ESS же, если ты не используешь wavetable-дочку, доступен лишь его стрёмный маппер, который воспроизводит MIDI с FM-подобным звучанием.

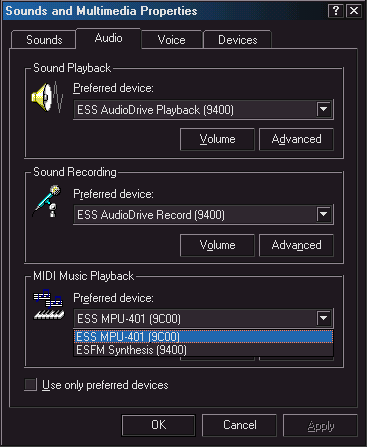

Чтобы выяснить наверняка, сделай скриншот вот этой области (Панель Управления - Звук и Мультимедиа):



Я грузил 98SE command prompt only, инсталлировал драйвер под DOS и настраивал выделяемые ресурсы в текстовом диалоге. Под виндой я драйверы не ставил и карту не использовал.



@radical1010, разница примерно такая?
