Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Ладно, пока отложу покупку, бельгиец вроде пока сворачиваться не собирается и платы его немножко дешевеют даже. Разберусь пока с теми картами, которые есть, а потом, возможно, прикуплю х2 или даже X2GS, особенно если это за paypal можно сделать.

помню еще, когда их называли "криватив"



Не совсем, здесь подробнее о том, что я имел в виду - Hard - Звуковые карты для DOS

--- добавлено 10 авг 2021, предыдущее сообщение размещено: 10 авг 2021 ---

По поводу Dreamblaster X2 ещё замечу, что сильно рассчитывать на выбор банков не стоит. Я остановился на самом большом Dream 16 GM Bank (GMBK5X128.DX, в большинстве игр играет хорошо. Ни один из BURAN не понравился, а трёхмегабайтный как бы Roland SC (Roland GM.DX неплох, но всё равно очень и очень далёк от SC-55.



У меня, кстати, Solo-1 без WT коннектора (не распаян), зато распаян SB-Link. Смотрел другую модель этой карты, там было наоборот, WT есть, а SB-Link нет.

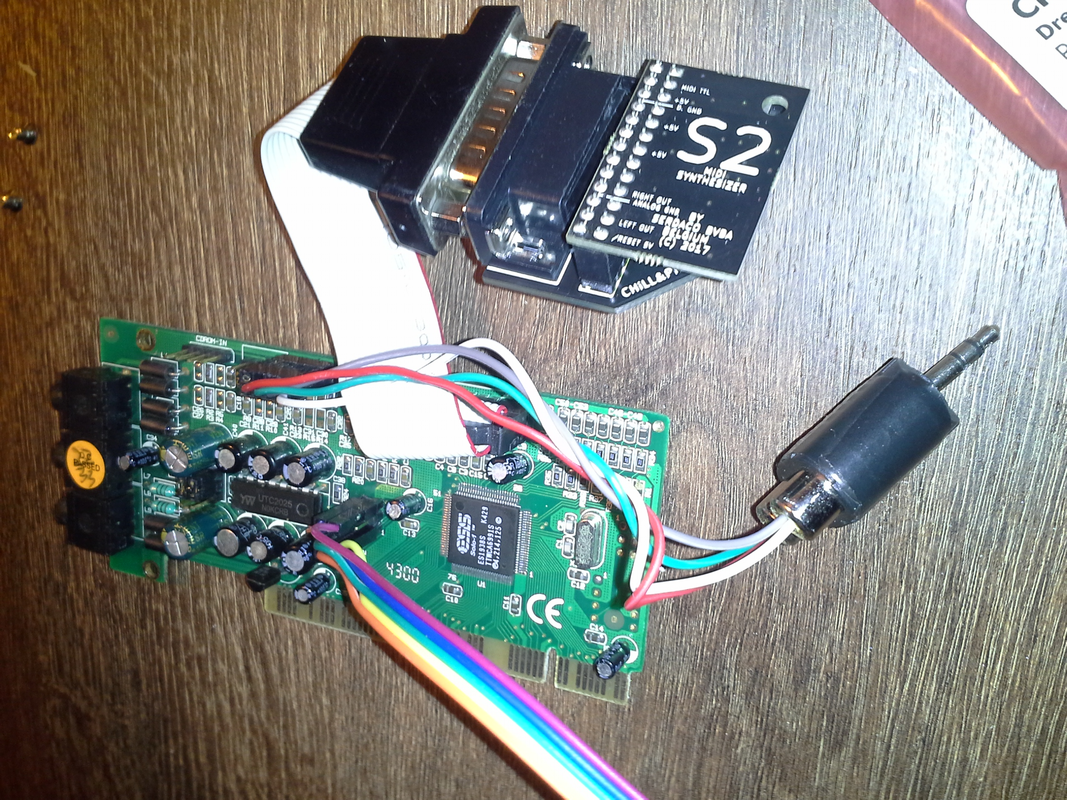

Если есть распаянное место под коннектор, то его можно впаять - будет работать (проверял на двух картах), либо, если WT-хидера нет совсем - можно подключить через геймпорт, воткнув в адаптер (внимание, для полноразмерных дочерних карт нужен другой адаптер с отдельным питанием), у меня сейчас так и работает:



@Revolter, пользуясь случаем опять спрошу, вот на приведенном сайте есть миллион вариантов разных звуковух, но ничего из мой связки (ESS ES1878 & ES690F), почему? ESS это какая-то левая шляпа?

От ноута щас уехал, но как вернусь обязательно послушаю и дюну и прочее.



@vorob, не в курсе, почему ES690F / ES692 редко представлен на таких сайтах, но этот банк там есть в виде "Serdaco E-Wave".



Мне кажется, не совсем так. Послушать, как должно на самом деле звучать, можно выбрав вариант Roland MT-32. А под GM никто специально музыку не переписывал в этой игре, а получили её простой конвертацией из MT-32 формата миди. Поэтому все GM синтезаторы звучат здесь не очень.
Стоит отметить, что в этой игре музыку для FM (Adlib) писали отдельно, поэтому звучит она здесь тоже хорошо. В большинстве игр экономили и делали музыку только под GM. А потом конвертировали полученное для FM и MT-32 (редко). А самые "эффективные менеджеры" даже и под FM не конвертировали - полагались на встроенный в используемый звуковой движок драйвер, который выбирал произвольно 4 канала из 10 GM и пытался их апроксимировать по формулам для каждого инструмента на лету.



Посушал с сайта Serdaco E-Wave. Дум звучит хорошо, а вот дюна простенько.



ИМХО, лучше, когда простенько, чем когда авторы банка ориентировались на что-то сугубо своё, без прицела на универсальное звучание Как, например, у чипа Crystal CS9236 (на сайте это "Serdaco Crystal Blaster C1"):

https://www.wavetable.nl/files/comparison/games/Dune II/Intro/Dune II - Intro [Serdaco Crystal Blaster C1].mp3

Настолько интересно(tm) и самобытно(R), что я пас...

--- добавлено 11 авг 2021, предыдущее сообщение размещено: 11 авг 2021 ---

@TheMadLynx, согласен, возможное такое.



Поток сознания:

Значит попробовал я еще раз дюну 2 на своем ноуте с ESS карточкой. Включил МТ32, музыка богатая, красивая, на 50х секундах все ок. Однако в моментах где харвестеров подбирают какой-то звонок орет, совершенно левый звук. Стал разбираться, понял что без патча нельзя настроить эффекты отдельно. Скачал какой-то официальный патч, там отдельно ты настраиваешь музыку, и звук. Однако звук не появился (ну хоть звонок пропал). Там ещебыла приблуда для креативовских карт, но там присутствует ключ debug который у меня пишет что bad command... В общем завтра буду разбираться дальше, покачаю патчи с сайта нашего еще.



@vorob, странный звук в интро у меня на ESS Solo-1 тоже присутствует, до сих пор руки не дошли выяснить, в чём конкретно причина.

Вероятно, потому, что с музыкой, речью и звуками на отдельных источниках, игра требует рекордное количество свободной базовой памяти.



Потихоньку буду снимать примеры своего Сименса под досом. Интересно узнать мнение бывалых миди меломанов. Начнём с дума и дюка. Звук писался напрямую, везде general midi. Я ещё дюну сниму и может посоветуете что непростое по части звука было?



@vorob, а есть ли у тебя интерес к Descent II?

В главном меню играет композиция, на которую я всегда ориентируюсь при выборе миди-девайсов, но её нечасто завозят на сайты с тестовыми записями.

Есть 5-мегабайтная демо-версия



Звучит замечательно.



Качнул рип с сайта. Он конечно рип рип, видосы удалены

В меню музыка есть. Запишу.

В сетапе я выбрал сб про и gm, но 16 бит не выставляется.

Сб 16 настраивается но в ответ тишина.



Кстати автодетект находит мою родную звуковуху, ESS 688 или как-то так. Там и 8 бит есть и 16. Но звук словно люто пережатый мп3. А сб про чистый.

Без 16 бит что я теряю в игре? Каких-то звуков не будет или они просто будут звучать хуже?



@vorob, они будут звучать хуже в тех играх, где есть поддержка SB16. Например, в Duke Nukem 3D разница между 8-битным SB и SB16 очень хорошо чувствуется.



Вы меня очень серьезно озадачили. Вечером буду смотреть.

А как понять ситуацию, что я могу выставить сб16 раздать irq dma и прочее и ошибок нет, но звука не слышно на тесте?

Я думал если железо не держит то будет просто ошибка и все.

И еще вроде в дюке ты выбираешь саунд бластер, а дальше можно выбрать какой сб и вот что бы я там не ставил, разницы нет. А 8 или 16 бит выбираешь вообще в другом разделе.

Но я перепроверю все.



@vorob, что касается выбора типа Sound Blaster в сетапе Duke 3D, там есть соответствующая опция: Sound Setup -> Choose Sound FX Card -> Sound Blaster -> Change Sound Card Type.
