Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Это 4-е поколение AZTech.



@Uka, спасибо, полезная информация. У меня просто уже есть карта на этом чипе без WT-разъёма, кажется, тоже 4-го поколения. Я её один раз инициализировал фирменной программой и установил нужный уровень громкости. После этого при последующих запусках она занимает те же ресурсы, не требуя ничего, кроме строчки SET BLASTER в autoexec.bat. Посмотрим, как будет с этой.



Оба варианта пойдут. У меня, к примеру, 5 проводков типа Dupont в качестве оного:

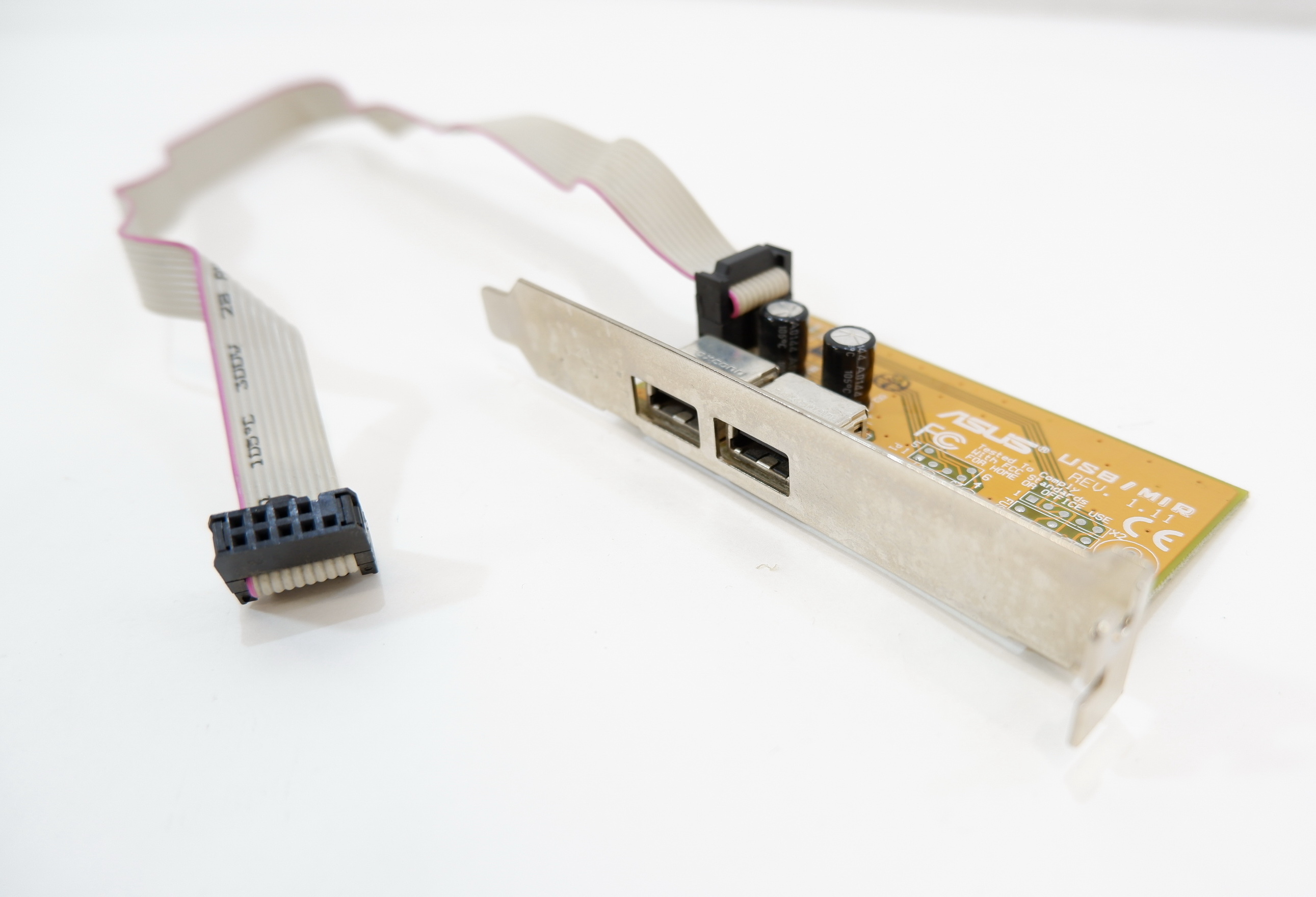

Нашел на барахолке фирменную асусовскую ЮСБ стойку, к ней такой шлейфик идет



@radical1010, главное, чтоб колодкам хватило места вокруг штырьков на звуковухе и материнке, иначе всё равно придётся "удалять лишние детали"



Нашёл на вогонсах тему с парными примерами звучания Dreamblaster X2GS и Yucatan FX. Может кому-то будет интересно: X2GS : Waveblaster board with dual soundbank support, official Dream/Roland licensed GS bank - Page 3 \ VOGONS

--- добавлено 26 авг 2021, предыдущее сообщение размещено: 26 авг 2021 ---

Я их у знакомых ребят-сервисников выгреб штук пять. Без проблем работают и со старыми материнками на базе 430HX, и с более новыми.

--- добавлено 26 авг 2021 ---

При её использовании с материнкой Acorp 5ALI61 пришлось раскалённым шилом пропалить дырку в ключе, чтобы все 10 штырьков влезли в эту штуковину.



Порылся в ящике с кабелями и шлейфами, нашел два звуковых шнурка для CD-ROM с плоскими разъемами (без защелок), на 3 и 4 провода. Подключил оба к SB-Link параллельно, ориентируясь на красный провод по первому пину. Даже провода переставлять в разъемах не пришлось, на платах (звуковой и материнской) ничего не мешает. На работоспособность пока не проверял.



Тоже позавчера наткнулся на интересную тему на вогонсах, и выяснил наконец, почему мидяшка в одном из первых уровней Descent II звучит так паршиво на моём Dreamblaster S2 (должно быть вот так): эффекты хора и реверберации на чипах Dream SAM2195 (Dreamblaster S1)/SAM2695 (Dreamblaster S2 и шишка из Екатеринбурга) накладываются, насколько я понял, дважды: самим чипом по-умолчанию, плюс дополнительно запрашиваются самими MIDI-композициями, что приводит к такому неприятному эффекту перегрузки.

Поскольку эти чипы настраиваются через отправку команд NRPN/SysEx/CC, как настоящие синтезаторы , автор темы - помимо просто полезных пресетов для настройки, - предлагает решение этой проблемы в виде .MID-файла с командами NRPN, которые при его проигрывании в поддерживающем такое плеере, переключают соответствующую настройку.

Я сперва обрадовался, что можно просто закинуть строчку запуска плеера с таким файлом в автоэкзек, но понял, что незаметным этот процесс не сделать: получается позорный костыль с открывающимся на секунду-другую ДОСовским MIDI-проигрывателем.

Плееров, интерфейс которых можно скрыть из командной строки, я так и не нашёл, но в итоге разобрался, какие байты NRPN нужны, чтобы отключить пост-эффекты - и завернул их в файл .SYX (SysEx), который можно спокойно кинуть на синтезатор более строгим софтом (выбор пал на программку 1993-го года MIDI DATA FILER ver 3.1)

В довесок - .SYX-файлы для выключения и возврата громкости, чтобы можно было удобным образом выключать Дримбластер из батника, когда WT-модулей несколько.



Есть карточка OPTi 82C924 / CRYSTAL CS4231A-KL:



Удалось запустить её под MS-DOS, используя архив с драйверами с old-dos.ru. Сначала нужно было прописать в autoexec.bat строку "SET SOUND16=C:\OPTI924", потом запустить SNDINIT2.EXE и инициализировать карту. После этого запускаю тест звука - 8-битный SB, WSS и FM - всё работает, но с очень высокой громкостью, чуть было не оглох. Комфортный уровень громкости в наушника достигается на значении MASTER VOLUME около 25-30 из 99. При этом фоновый шум довольно сильный, видимо, из-за встроенного усилителя. Соответственно, вопрос: можно ли этот усилитель выключить и если да, то как? В настройках конфигурационной утилиты не нашёл.



@Yuriy_X, бывают выходы 3.5 Jack отдельно с усилителем (Speaker) и без усилителя (Line Out), попробуйте просто в другой разъём воткнуть наушники. На ESS'ах, например, разъёмов всего 3, с одним выходом - и используется джампер для управления усилителем.



@Revolter, всего их на карте четыре, звук есть только при подключении к крайнему (рядом с геймпортом). В момент подключения наушников к одному из трёх остальных разъёмов в наушниках слышны помехи, но звука нет. Джамперов на ней, увы, нет.



Проверьте в микшере, не стоит ли громкость Line Out (или как он у вас называется) на нуле.

Кстати, для неё есть расширенные драйвера и микшер от умельцев: Brand New Drivers for OPTI 82C929 and 82C924 including StereoFix \ VOGONS



Причём, когда на старой ISA карте 4 джека и игровой порт, то чаще всего это: микрофон, линейный вход, линейный выход и усиленный выход. Если 3 джека, то чаще всего линейный и усиленный выход совмещены в 1 джек и переключаются перемычками.



Как оказалось, следующее гнездо всё же является выходом, но звук с него очень тихий и практически лишённый низких частот. Если подключить карту к внешнему усилителю ("Амфитон") с колонками "Радиотехника S90", то, естественно, недостатка громкости нет, но звук при этом остаётся без низких частот. Расширенные драйвера сейчас посмотрю, спасибо.

--- добавлено 26 авг 2021, предыдущее сообщение размещено: 26 авг 2021 ---

@Колючий, так и оказалось.



@Yuriy_X, около UTC2025 конденсатор не распаян, или выломан?



Очень странная история с Descent. Обеими. Включаешь комп, запускаешь игру (General MIDI) и он говорит что нет звуковухи такой иди лесом. Включаешь еще раз и все ок. Тоже самое с тестом в сетапе. Зашел - нет звуховухи. Перезашел она появилась.

Вот этот повторный запуск, успешный, я иначе чем "просрался" назвать не могу.



@Yuriy_X, если не лень, то можно было бы повыпаивать и попроверять состояние электролитов транзистор-тестером. Даже не всех, а что в цепи линейного выхода (хотя если там обнаружится подсохший, то проверил бы и все остальные).



Не похоже.

--- добавлено 27 авг 2021, предыдущее сообщение размещено: 27 авг 2021 ---

Сам не умею, но отдать паяльщикам можно попробовать. Спасибо за совет, подумаю. Карточка вроде была неплохая, с драйверами всё оказалось не так страшно, как я думал.



Добрался, наконец, до этой Ямахи -



При запуске оригинальной конфигурационной утилиты setupsa, в отличие от моей первой YMF-718 (более компактной и, видимо, свежей), эта имеет четыре гнезда 3,5 мм (у той было 3), а в настройках нет отдельной закладки со всякими 3D и Ymerson. Как Sound Blaster Pro, она отрабатывала без проблем, а вот дочка Yucatan FX, подключенная к разъёму Wave Synth, играет с жуткими помехами. При подключении внешнего MIDI-устройства по геймпорту всё работает нормально. Попытался вынуть - вставить заново - никакого результата. Что это может быть?

--- добавлено 27 авг 2021, предыдущее сообщение размещено: 27 авг 2021 ---

Только сейчас до меня дошло, что моя старая дешёвая SB Live! 24bit в основном компьютере, к линейному входу которой подключен ретро-комп, выполняет функцию не только микшера, но и усилителя. Карточки ESS1868 и Yamaha 718 с выключенным усилителем звучат намного тише, если наушники подключить к ним напрямую.

Я выключил усилитель на ESS1869 (переместил два джампера) и выкрутил громкость линейного входа на SB Live! 24 bit на максимум, в результате получил едва заметный шум, а в Kyrandia 2 пропал эффект с очень высокой громкостью и шумом, который проявлялся при работе карточки с включенным усилителем. Второй момент - Yucatan FX без включенного усилителя перестала заваливать низкие частоты, теперь она создаёт идеальный чистый звук. В общем, с ESS стало всё здорово, почти идеально.

Со звуковушкой OPTI сложнее. Если подключить её выход без усилителя к линейному входу SB Live! 24bit, то нормальная громкость достигается, но всё равно остаётся проблема с частотами - низких нет вообще. Если использовать выход с усилителем, то звук с точки зрения частотного диапазона нормальный, но очень громкий и очень шумный. В общем, попробую перепаять электролиты (их там всего 2), а там посмотрим.



Стоит попробовать другие, менее жрущие дочки. Если проблема сохраняется, то:
1) Помехи по питанию. Проверяется осциллографом на пинах 5/12 В разъёма WT;
2) Наводки на саму дочку или аудиотракт от разъёма до чипа на аудиокарте.
