Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@TheMadLynx, попробовал Dreamblaster X2 - то же самое. Наверное, понесу на проверку 1) и 2), когда наберётся ещё проблемного железа. А какие могут быть причины этих помех по питанию, наводок на дочку или аудиотракт? Карточка вроде не самая убогая, жалко ставить на ней крест.



Сверху есть стабилизатор пятивольтовый - я бы начал с проверки его обвязки. И вообще, стоит посмотреть на схему, что он питает и от чего питается сам. А так, проблемы могут быть разные и не все поддаются простой диагностике (например, треснувший смд-резистор будет выглядеть нормально, но при этом номинал прыгает сильно), даже если ремонт будет крайне простым как таковой.



А кто пользовался ямахой 7х4 через SB-Link?
Какие там должны быть настройки в утилите?
IRQ mode = INTA#
DMA mode = PC-PCI
Так?

Хотя тут
Звуковая карта на микросхеме Yamaha XG YMF7xx, доработка SB-Link
вроде IRQ mode = S-IRQ установлено



У ESS 1868 есть гнуснейшая особенность - громкость MIDI и FM регулируется одним ползунком. Из-за этого, если громкость MIDI в норме, то FM везде орёт в два раза громче. Пока не приходит в голову ни одного более элегантного решения, чем по умолчанию использовать комфортное для GM значение громкости, а игр с FM делать батники с пониженной громкостью.



Я знаю, что это зависит от чипсета. Но сам не пользовался, поэтому о подробностях рассказать не могу. Зато могу предложить почитать здесь: Yamaha YMF7x4 Guide \ VOGONS

--- добавлено 28 авг 2021, предыдущее сообщение размещено: 28 авг 2021 ---

У других тоже несколько источников вешают под один регулятор. У ямахи, например, будет громкость эффектов SB и FM вместе регулироваться. У старших дримбластеров, кстати, можно программно регулировать коэффициент усиления выхода, что в данном случае может быть удобно.



@TheMadLynx, а напомните, как он у старших дримбластеров регулируется?



Разве? В утилитах ESSVOL.EXE и SETVOL.EXE можно отдельно задать громкость Synthesizer (FM) и AuxB (выход звука с дочки). Сам чип без проблем позволяет управлять этими каналами раздельно, по крайней мере на Solo-1 точно можно, а обе утилиты - от ISA'шных звуковух.



@Yuriy_X, товарищ выше прав насчёт ESS - должна дочка регулироваться отдельно, если используется подходящая программа для регулировки громкости. Это можно увидеть по описанию чипа в даташите. Что касается громкости дримбластеров, то у них ведь есть родная утилита для редактирования настроек:

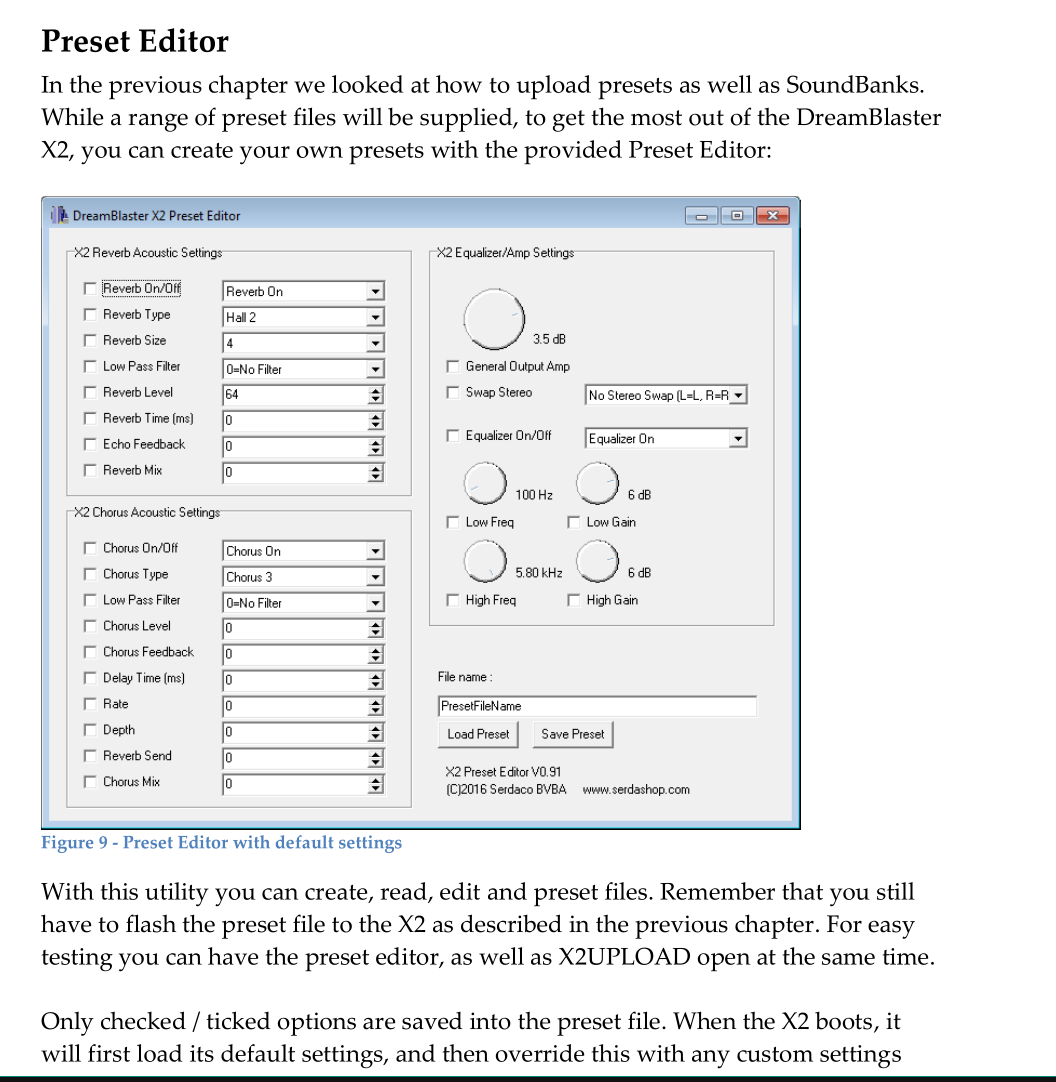

Большая рукоятка справа сверху как раз и отвечает за громкость. Только галочку внизу под ней, по-моему, надо поставить, чтобы активировать настройку. После установки нужного значения пресет сохраняется, а потом заливается по USB в дримбластер при помощи другой программы X2Upload. Все программы и инструкции в pdf доступны на сайте serdashop.



@Revolter, @TheMadLynx, да, вы правы, ошибся. AuxB регулирует MIDI, а FM отдельно. Выставил всё на максимум, а на основном компе громкость на линейном входе - на 25 %. В результате есть и оптимальная громкость, и полное отсутствие фонового шума в наушниках.

--- добавлено 29 авг 2021, предыдущее сообщение размещено: 28 авг 2021 ---

Думаю, есть ли смысл на основном компе заменить старушку SB Live! 24bit на более крутую старушку SB Audigy 2 ZS? В целом имеющаяся карточка устраивает (вроде у неё ЦАПы такие же), будет ли Audigy 2 ZS в качестве микшера и в целом лучше? Цена вопроса почти копеечная, но менять шило на мыло (если это так) тоже не хочется.



Я считаю, что да.



Будет! Я себе несколько лет назад поставил Creative Sound Blaster Audigy 2 ZS Platinum - правда, на замену не Live!, а Audigy LS (которая, впрочем, весьма похожа на Live!), - улучшения просто разительные.



На официальном сайте Creative для Audigy 2 ZS последние драйвера - 2.18.0017, для них последней поддерживаемой ОС указана Windows 7 x64. Интересно, с ними на Windows 10 x64 не будет проблем? Полагаю, что не должно (моя SB Live! 24bit нормально работает на десятке с драйверами для Windows 7 x64), но мало ли.



@Yuriy_X, рекомендую пользоваться неофициальными драйверами от тов. Даниэля Каваками.
Они и на Windows 7 предпочтительнее, не то что на 10.
(Впрочем, это тут не по теме, ибо не DOS, а Windows.)



К карточке Yamaha 718 у меня была подключена дочка Yucatan FX (порт MPU401 стандартный - 330). При подключении внешнего MIDI-устройства к геймпорту (SCVA) дочка автоматом отключалась, уступая канал внешнему MIDI. Как оказалось, ESS 1868 работает иначе - на ней всегда используется дочка и услышать, что выдаёт внешнее MIDI-устройство, мне удаётся, только физически отключив дочку. При этом, когда играет дочка, на компьютере с SCVA я вижу, что сигналы приходят.

Вопрос в том, существует ли более удобное решение этого вопроса для ESS1868? Такое, при котором можно выбирать, куда поступают сигналы MIDI - на дочку или гейморт.



Что-то очень странное и непонятное для меня. На внешний миди-порт должно лететь всегда всё то же самое, что и на разъём дочерней платы. Эти линии физически на всех платах должны быть подключены на одни и те же выводы главного чипа. У ЕСС выход на гейм-порт часто дополнительно буферизован, поэтому тест на КЗ мультиметром не пройдёт, но сути это не меняет. Играть должны оба синтезатора одновременно - и внутренний, и внешний, - если они оба включены и подключены.

Как вы это видите и почему тогда не слышно результат?

Мой собственный опыт и десятки видео разных ретро-ютуберов говорят о том, что такое в принципе возможно только при помощи внешнего вспомогательного блока - селектора миди каналов, к которому должны быть подключены внешние синтезаторы. Ни одна потребительская звуковая плата не позволяет маршрутизировать миди-данные по разным выходам. Даже оригинальный MPU-401 с двумя миди-выходами дублирует между ними данные без возможности индивидуального управления.



@TheMadLynx, спасибо за развёрнутый ответ, я опять сам себя запутал. Не заметил, что на компьютере со звуковой картой-микшером и Roland SCVA громкость канала Sound Font Midi Player x64 = 0. Соответственно, Midi Player отображал сигналы, поступающие через MIDI-кабель, но я их не слышал по вышеуказанной причине.

Решение по разделению дочки и SCVA нашлось быстро. Если нужна дочка, то любой из вариантов: а) не запускаю Midi Player на компе-микшере с SCVA; б) отключаю MIDI-кабель от ретрокомпа; в) уменьшаю громкость до 0 на канале Midi Player. Если же нужен Roland SCVA, то на ретрокомпе ставлю на 0 громкость AuxB, подключаю MIDI-кабель, запускаю MIDI Player на компе-микшере и устанавливаю для него подходящий уровень громкости (обычно делаю пунктов на 5 громче, чем Line in, чтобы минимизировать шум).



Это решение, да, но вряд ли его можно назвать удобным. Я бы копал в сторону двух звуковух с MPU на разных адресах (300h и 330h, например), чтобы можно было в сетапе игры задавать, куда играть. На одной из звуковух, соответственно, всё заглушить и выключить, кроме MPU.



@TheMadLynx, хороший вариант, я о нём не подумал. И никаких лишних хитросплетений входов и выходов, ухудшающих сигнал. В качестве второй звуковухи для SCVA отлично подойдёт маленькая карточка Aztech без WT, которой для работы даже инициализатор не нужен. На нее же можно Munt направить.



А как на счет встроенных в плату MIDI-GAME портов? Будут ли они работать с WT дочками через переходник? Или зависит от самого кодека?



если звуковая поддерживает MPU-401 то будет
