Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

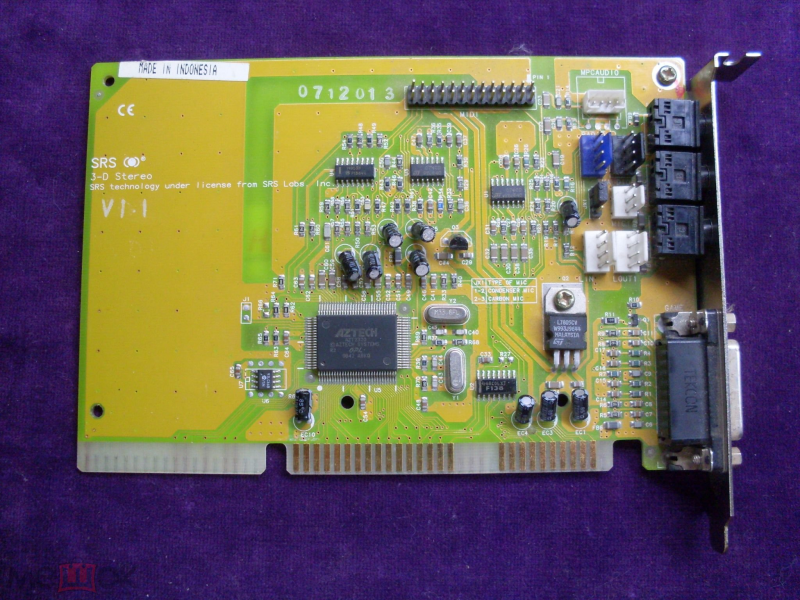

Приехала ко мне заказанная звуковая карта Aztech 2320 SRS 3-D Stereo V1.1 -



Состояние почти идеальное, никаких намёков на ржавчину, текстолит сзади аж блестит. По шумности, как мне показалась, очень хороша - примерно на уровне AWE64 Gold (во всяком случае явно тише, чем ES1868). Дочка играет без вопросов, под MS-DOS карта работает без драйверов, что считаю жирнейшим плюсом. Однако не обошлось и без нюансов:

1. При IRQ 7 и DMA 1, заданных для Legacy ISA в BIOS, карта упорно использует DMA 3, IRQ 5 и Port 300 для MIDI). Инициализатора, позволяющего выбрать ресурсы (например, как в случае с YMF718 и ES1868), я не нашёл. Он существует? Я нашёл только какой-то архив AZTPNP.ZIP с вредительским инсталлятором под Windows, который прописывает в config.sys какой-то драйвер, приводящий к незапуску ОС (ошибка защиты Windows или что-то в этом духе). На всякий случай уточню, что предыдущая ES1868 без проблем сидела на 220/7/1/330, проверена в куче игр.
2. Я нашёл на этой карте только один разъём для соединения с CD-ROM, он справа вверху. Но у меня шнурок немного другой - чёрный, с более крупным штекером меньшей толщины и с бОльшим шагом между контактами. Надо искать другой или как-то можно приспособить имеющийся?

UPD: Удалось получить 220/5/1/330, убрав резервирование IRQ 7 и DMA 1 в биосе. Почему-то опции assigned to IRQ 7 и assigned to DMA 1, установленные в значение Legacy ISA, вопреки здравому смыслу, приводят к тому, что карта игнорирует эти ресурсы и берёт следующие за ними - IRQ 10 и DMA 3. Также пробовал забивать IRQ 5 LPT-портом, однако это не помогает дать карте IRQ 7 - она в этом случае берёт IRQ 10.



Шнурок несложно переделать. У тебя шнурок с шагом 2.54мм и разводкой LGGR, распиновка Sony. На карте шаг 2.0мм и разводка скорее всего Panasonic (LGRG, или GLGR, конкретнее - нужно смотреть земли на разъёме на карте).
Можно даже сделать себе универсальный шнурок, добавив параллельно ещё один разъём с другой разводкой.

--- добавлено 1 сен 2021, предыдущее сообщение размещено: 1 сен 2021 ---

Хотя, может и 2.00мм LGGR.



их есть несколько разновидностей
я таких несколько раскурочил для переходников для программатора

https://pc-1.ru/pic/big/1246252.jpg

а с пары таких сделал кабель SB-link

https://pc-1.ru/pic/medium/1246290.jpg



@Колючий, спасибо, я разгрёб свои запасы и нашёл у себя такой шнурок - с одной стороны с распиновкой Sony (тонкий, чёрный, плоский, с хорошо заметной защёлкой), с другой стороны сразу два - и Sony, и, видимо, Panasonic.

--- добавлено 2 сен 2021, предыдущее сообщение размещено: 2 сен 2021 ---

Похоже, лучше, чем ES1868 в плане совместимости, я ничего не найду. Новая Aztech 2320 всем нравится, но в капризной Kyrandia 2 Hand of Fate при запуске сообщает "Unable to load audio driver", звука, соответственно, нет вообще - ни эффектов SB, ни MIDI. С ESS1868 работает без вопросов. В Mortal Kombat на стартовом экране с выбором бойца слышу какие-то посторонние звуки, дальше всё нормально.



Потому что карта с Plug and Play и если вы не запускаете конфигуратор, то она берёт ближайшие свободные ресурсы в том порядке, в котором конфигурации прошиты у неё в EEPROM. Резервируя ресурсы под легаси вы не даёте PnP устройствам их присваивать. И без конфигуратора будет вот так:

Вы поставили драйвера для Win3.11\DOS и часть, которая для винды, естественно, запорола Win9x. Если попадаются комбо-драйвера (DOS\Win3.11), то нельзя запускать их установку, если у вас не используется, собственно, 3.11. Для ДОСа вам нужны только файлы инициализатора ресурсов и регулировки микшера. Их, обычно, можно запускать отдельно ничего не устанавливая.



Т.е. резервировать прерывание в биосе под Legacy ISA нужно только для non-PnP карт, чтобы никакое устройство не захапало его себе?



@radical1010, слово "нужно" я бы заменил на "имеет смысл". А в остальном - да, так и есть.



@TheMadLynx, интересно, что две другие PnP карточки без проблем используют ресурсы, зарезервированные для Legacy ISA - ES1868 и YMF718.
Насчёт драйверов - я уже понял, к счастью, Windows не запоролась - достаточно было восстановить старый config.sys. Файлы инициализатора и микшера под DOS пока не удалось найти.



А какое значение при этом стоит в биосе для PnP OS Installed? Если Yes, то такого быть не должно. А при No - вполне нормально.

Большинство этих карт были частью брендовых ПК и поставлялись с готовыми системами. К ним же шёл комплект драйверов - сразу для всего, а не отдельно диск/дискета для каждого устройства. Инициализатор отдельным файлом, насколько я понял, есть и на вогонсах, и у Фила на сайте. Его как раз выковыряли из какого-то пакета для HP или что-то типа того. Отдельной утилиты для микшера не было, но можно попробовать использовать таковую для обычного SBPro. Так как карта с ним совместима - должно работать нормально. Только рекомендую попробовать не родной криативовский, а самопальный вариант от специалистов с тех же вогонсов.



@TheMadLynx, PnP OS у меня всегда в значении No. В общем, если правильно понимаю, в случае с PnP картой лучше вообще не резервировать ресурсы для Legacy ISA, потому что результаты их распределения могут быть непредсказуемыми. Инициализатор на вогонсах поищу, спасибо за наводку. С микшером проблемы нет - с этой функцией нормально справляется unisound.



Да, резервировать что-то стоит при наличии в системе не-PnP адаптеров. И именно поэтому многие не любят PnP карты - чётко определённые ресурсы им можно задать только через родной инициализатор. Хотя, если постараться, то можно освоиться и с универсальными программами типа ICU (ISA Configuration Utility).

Про Yes и No в предыдущем посте я, кстати, перепутал Но если подумать, то ваша ситуация с разными картами говорит о том, что у Aztech больше вариантов конфигураций возможных зашито в таблицы ресурсов и поэтому она свободно переходит на другие без пересечения с зарезервированными. А вот у ESS и Yamaha, по всей видимости, в родной таблице не нашлось вариантов, которые не содержат непересекающихся с зарезервированными в биосе. В этом случае биос поступает так, как решил производитель материнской платы: может заменить конфликтующие записи в своей ESCD на неконфликтные сам или же просто проигнорировать конфликт (похоже, ваш случай).



Cудя по всему, эта ICA есть в архиве AZTPNP.ZIP (789,390, 06-02-96, Aztech PnP Configuration Manager Version 1.00). Вот только все екзешники оттуда не запускаются под MS-DOS либо пишут, что работают только с nonPnP картами.

--- добавлено 2 сен 2021, предыдущее сообщение размещено: 2 сен 2021 ---

Поспешил с выводами - после запуска unisound.com вторая Кирандия звучит как надо, ошибки "Unable to load audio driver" теперь нет. Похоже, использование карты вообще без инициализации возможно только в ряде игр.

--- добавлено 2 сен 2021 ---

Если не сильно затруднит, скиньте, пожалуйста, ссылку на сайт Фила. А то мои поиски ни к чему не привели. На форуме вогонсов только обсуждения, уже полчаса ищу, никак не найду.



@Yuriy_X, https://www.philscomputerlab.com/hp-mm-pro-16v-a.html
Только там навигация странная и драйвера есть не только в категории Drivers, а ещё и на каждой отдельной странице оборудования.



Не то чтобы я усложнял себе жизнь, но для себя нашел более удобным использовать CoolSoft VirtualMIDISynth на древней машине. Потому что таким образом этот виртуальный роланд будет и в досбоксе и в виндовых играх которые могут обращаться к миди. Я проверил, сравнил, работает однаково.

И у меня сразу вопрос, вот у нас на сайте лежит Банк сэмплов (SoundFonts) Roland MT-32, весит 1 мб.

Но там формат не тот что нужен утилите выше, так что я тупо загуглил. Скачал что-то из этого Mt-32 .sf2 | Musical Artifacts и оно весит 400+мб.

Обяъсните мне глупому как такое может быть? Вот что это такое этот роланд, этож просто видак в который насовали флешек с записью инструментов? Ты их скачиваешь с этих флешек и выкладываешь. Как они могут быть разными, эти рипы и как один может весить 1мб, а другой 450?



@vorob, прежде всего сравните в играх звучание Munt и того, что Вам показалось удобным.



@vorob, тот, который для Roland MT-32 объемом 1 МБ, оригинальный, используется синтез LA (Linear Arithmetic).

Файл SF2 большого объема для устройств с поддержкой General MIDI (в первую очередь Sound Blaster) для Windows. Неофициальный и получен, как я считаю, записью работы Roland MT-32 с последующим ручным составлением банков инструментов. Большой, потому, что по теореме Котельникова-Найквиста блабла... для точного (поэтому очень большой, со значительной долей излишней информации) повторения. Вся эта точность может не иметь значения, если ручная обработка делалась неправильно (в большинстве случаев она и делается неправильно, любителем).

В результате банк инструментов в 1 МБ как минимум будет звучать не хуже, чем банк в 450 МБ. Проверить можно только своими ушами, т.к. это все субъективно.

На сколько я представляю, правильный банк инструментов объёмом 4..8 МБ достаточно хорош для аппаратуры бытового уровня. Все, что имеет больший размер, либо неправильно сделано (с большой долей избыточной информации), либо для аппаратуры профессионального уровня.
Отдельно отмечу, что проигрываются не сами сэмплы из банка, а сэмплы, над которыми выполнены операции искажения (масштабирование по амплитуде, частоте и т.п.). В большинстве случаев эти операции (кроме самых простых, например, увеличении амплитуды в два раза) вносят собственные искажения и вся "красивая" высокочастотная составляющая исходных сэмплов теряется, перекрываемая погрешностями накладываемых операций. В первую очередь это касается аппаратной обработки на старых звуковых картах (аппаратное ограничение разрядности операндов). Меньше, вплоть до полного устранения вносимых искажений, программной обработки.

Дополнительно Munt поддерживает:
- эмуляцию экрана MT-32. Некоторые игры выводят на этот экран сообщения.
- загрузку пользовательских сэмплов. Например, свои сэмплы загружает Lost Vikings, The 1992.



@TheMadLynx, спасибо, инициализатор нашёл, осталось разобраться, что нужно сделать с конфигом, чтобы звуковушка попыталась использовать IRQ7. Пробовал в секции [DEVICE_02] указывать IRQ=7, результатов это не дало - карточка продолжает сидеть на IRQ5. Пробовал также указывать IRQ=10 (и 11, и другие прерывания, которые может использовать эта Aztech) - безрезультатно.

Обнаружил ещё один интересный момент. Вместо этой Aztech поставил ES1868 с конфигом, нацеленным на ресурсы 220/7/1/330. Так вот материнка, BIOS или иные силы дают ей IRQ7, только если это прерывание зарезервировано для Legacy ISA. В противном случае оно занято каким-то неизвестным устройством, что вызывает конфликт между ним и ES1868 (выяснил, запустив креативовскую утилиту ctcu.exe). Выходит, кроме особенностей инициализатора Aztech 2320, нужно ещё разобраться, кто забирает себе IRQ7. Интересно, что COM и LPT у меня отключены.



@Yuriy_X, для освобождения, зарезервируйте седьмое прерывание и сделайте Clear ESCD из биоса (Настройка BIOS :: Опция Clear ESCD). Потом, после загрузки в ОС, разрезервируйте обратно прерывание в биосе и попробуйте дать его звуковой (любой). По идее, это (сброс ESCD) нужно делать при каждом изменении конфигурации компа.



@TheMadLynx, так всё и делаю, после этих манипуляций ES1868 успешно использует IRQ7, а Aztech при любом раскладе по умолчанию берёт прерывание 5, если же оно занято, то следующее после 7.
Впрочем, всё же решил остановить свой выбор на ES1868 - при выключенном усилителе уровень шума примерно на том же одном уровне, а с совместимостью у ES1868 всё же получше. С картой на базе Aztech 2320 в Prince of Persia 1.3 звуковые эффекты воспроизводятся посредством FM, а в Mortal Kombat на экране выбора бойца звук удара по гонгу какой-то неестественный и растянутый. Думаю, лучше этой звуковушки для компьютера, нацеленного на максимальную совместимость, может быть только более качественно сделанная ESS от какого-нибудь Diamond.

--- добавлено 3 сен 2021, предыдущее сообщение размещено: 3 сен 2021 ---

Получилось. Основной звуковой картой сделал ES1868, её сажаю на ресурсы 220/7/1/300, после запуска файлов ESS в autoexec.bat запускается unisound.com, который инициализирует Aztech MM Pro 16IIIS+ (тоже на 2320, только без WT и меньшего размера) и назначает её MPU401 адрес 330. В результате при выборе порта 300 для GM я получаю MIDI с дочки основной звуковушки (Yucatan FX), при выборе 330 играет виртуальный синтезатор (SCVA или Munt). Везде проверил, работает. Единственный минус - некоторые игры выбирают сами порт для GM. На этот случай, так понимаю, придётся временно вернуть ES1868 порт 330 и закомментировать строки инициализации Aztech в autoexec.bat.



Если для инициализации и назначения ресурсов обеим звуковухам используется Unisound, а игр таких не много, то можно просто для каждой написать батники вида:

unisound.com /[отключаем Aztech, меняем порт для ESS]
game.exe
unisound.com/[возвращаем всё, как было]

И запускать через них.
