Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Revolter, так бы и сделал, если бы unisound правильно регулировал громкость FM на ESS. Но она меняется только в параметрах unisound, а фактически остаётся всегда максимальной. Поэтому приходится использовать фирменные программы ESS.

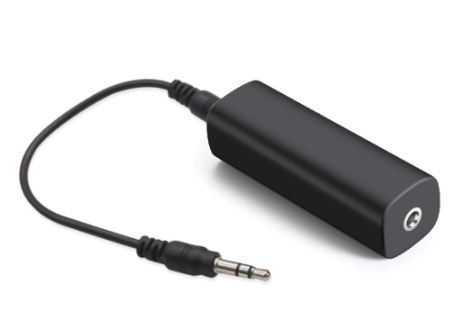

Юр, купи на али фильтр шума, если карты у тебя шумные. Я подключил к основному компу, и шума действительно меньше. Правда с тем и уровень громкости немного падает.
Цена вопрос 150+150р



@Jccwu, спасибо за наводку, обязательно закажу, в хозяйстве пригодится. Карта ESS была шумная ровно до того момента, как я выключил на ней усилитель. Теперь в целом тихая, а нормальный уровень громкости обеспечивает усилитель карты SB Live! 24bit на основном компьютере-микшере.



Все же оставил одну звуковуху - ES1868 с MPU-401, использующим порт 330. При наличии двух звуковух Prince of Persia воспроизводит звук (S через первую карту в каком-то очень низком качестве, при этом MT-32 нормально едет по 330 порту второй карты), потом секунд через 5 игра виснет. Если не инициализировать вторую карту и гнать пакеты MT-32 через первую по 330 порту, то все нормально. В общем, решил, что мне легче иметь только 330 порт и выбирать источник MIDI регулировкой ползунков громкости, чем думать, сможет ли очередная старая игра увидеть порт, отличный от 330.



Diamond Sonic Impact S90 стоящая карта?
Есть ли смысл в нем, если уже есть Diamond Monster MX300 Aureal Vortex2?



Играют они плюс-минус одинаково, ну или 300-я звучит чуточку ярче, так что смысла нет.

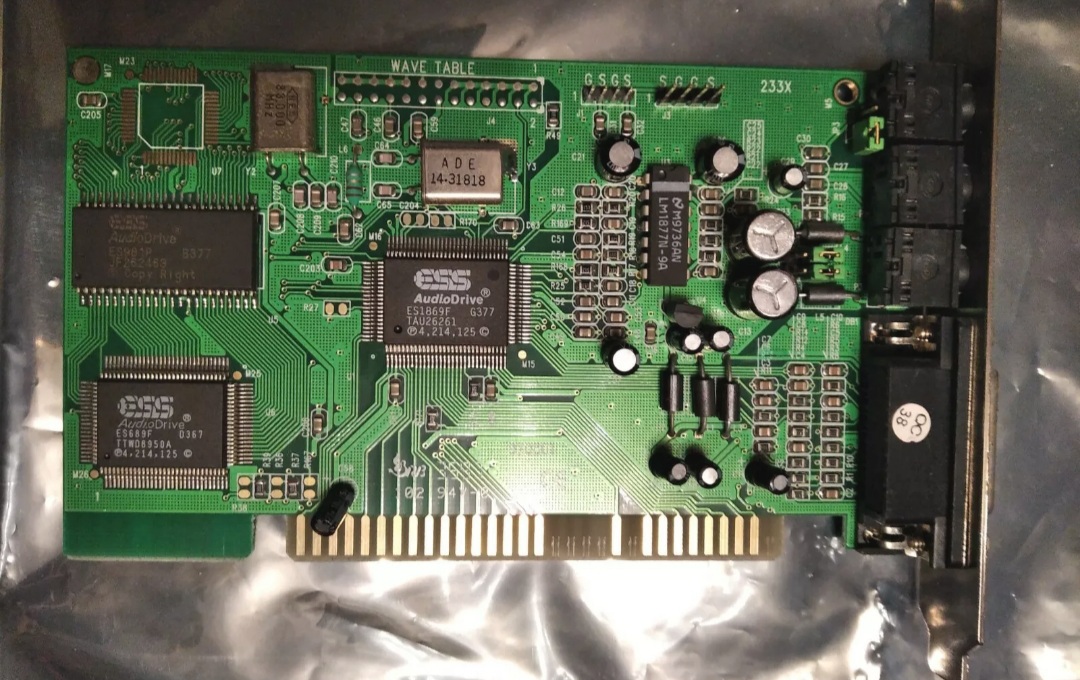

Что за карта? Почему на ней два чипа (ESS ES968F & ESS ES1688F)?



@radical1010, первый за табличный синтез отвечает (General MIDI), а второй - эффекты SB и FM-синтез.



Необычная, не встречал такие ESS. Интересно было бы послушать её General MIDI.



У меня более простая карта есть на одном 1868F, она же как-то только им обходится? Стоит ли на эту ее заменить?



@radical1010, нет, я ошибся - у табличных синтезаторов ESS с шестёрки должны номера начинаться. А es968f добавляет поддержку PnP для es1688/es688. И, самое дурацкое - обычными драйверами-утилитами такая карта не управляется. Наверное. Я сам не проверял, но здесь люди жалуются: ESS AudioDrive Volume Settings Not Working \ VOGONS



Привет.
Да все там достаточно просто.
Чтобы привычные для многих утилиты начали работать,
не нужно ES968.COM запускать как обычно нажав enter...
Так пытаются сделать многие,
нужно предварительно инициализировать звуковуху через config.sys,
просто прописав DEVICE=C:\.....\ES968.COM
Уже после этого можно запускать софт микшера и т д.



Она не умеет GM. Для GM одного чипа недостаточно, нужна память с банком.

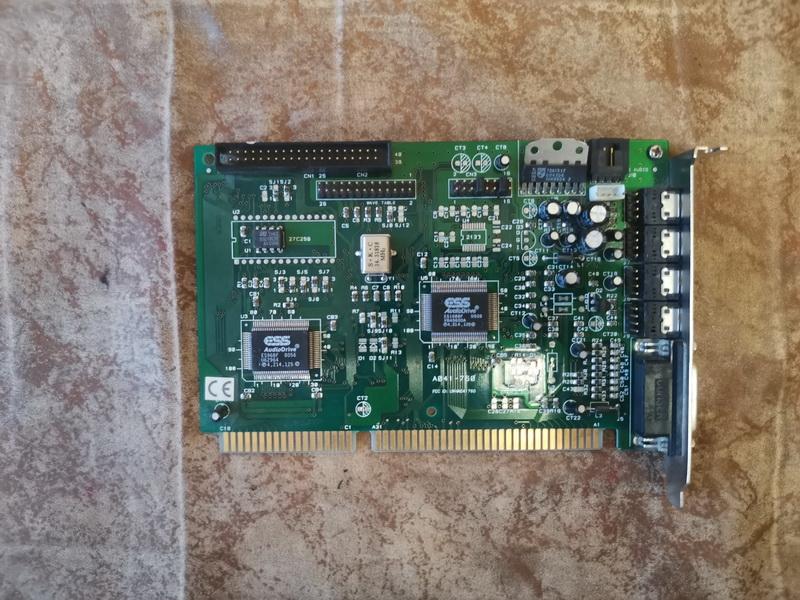

Вот такая умеет.



На том фото, которое я прицепил, на месте чипа для памяти припаян более мелкий восьминогий чип. Это что?



@radical1010, это типа биос

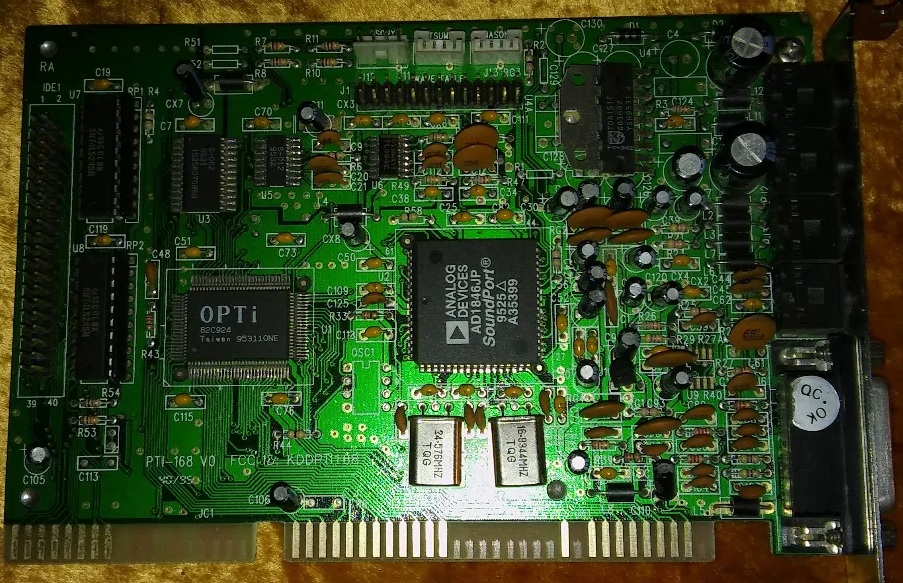

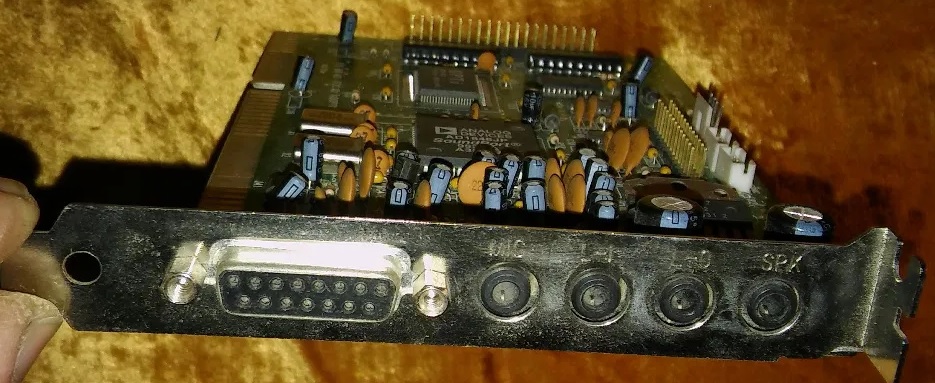

Выглядит так, как будто звуковая грибами от сырости поросла.
Это оригинальная схема или кто-то просто решил перепаять все SMD элементы на плате?



Это обычный дизайн под выводные элементы.

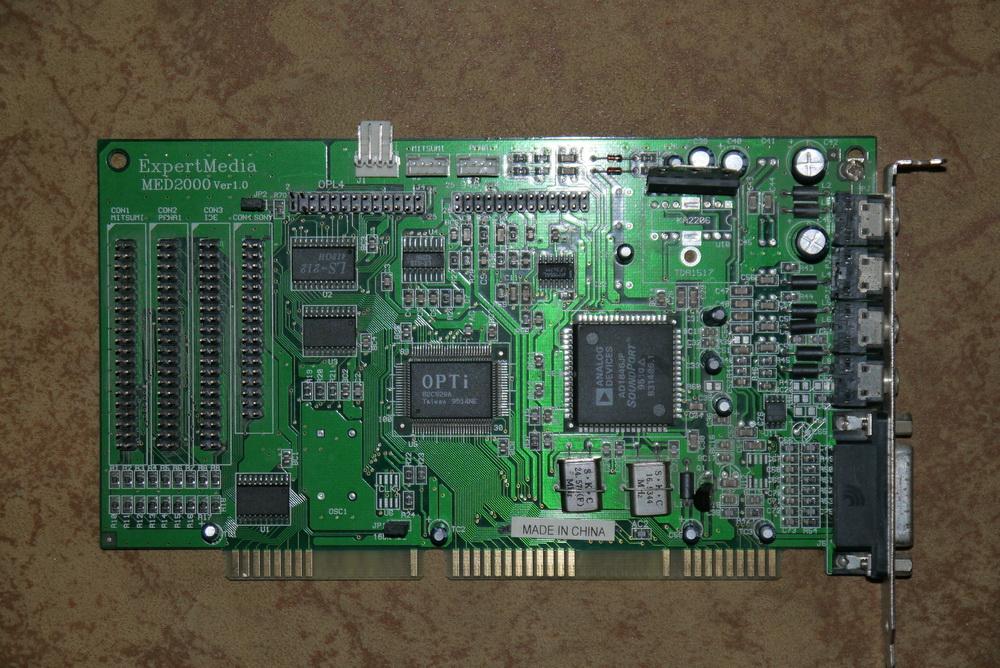

Просто интересно, вот похожая карта, но все на smd, никаких грибниц.



Просто дизайн под разные типы элементов.
Как раз где-то около первой половины 90-х начался переход к smd элементам.

--- добавлено 10 сен 2021, предыдущее сообщение размещено: 10 сен 2021 ---

Это как сейчас кто-то начнёт рассматривать материнки из второй половины нулевых и удивляться, чего это соккеты перешли на BGA монтаж и безсвинцовые припои. Просто вот так менялась вычислительная техника по различным причинам.



Китайцам в подвале так собирать было намного сподручнее. Конкурировать по уровню технологичности производства печатных плат они смогли с Тайванем и другими развитыми странами только в двухтысячных годах.
