Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@dizzydevil, спасибо, попробую. Довольно странно узнать, что такая серьёзная на вид дурища с полноценным MPU-401 не умеет стерео. У меня ещё есть PnP 2320, не огрызок, но компактнее этой и как будто попроще обвязка. Может на ней и остановлюсь. А для самых капризных игр будет конфигурация с 486 DX2 и ESS688, вообще не требующей инициализацию.

--- добавлено 31 окт 2021, предыдущее сообщение размещено: 31 окт 2021 ---

Драйвер как бы устанавливается, инсталлятор прописывает в autoexec.bat переменные BLASTER и GALAXY, создаёт директорию с поддиректориями, но почему-то совершенно пустыми.

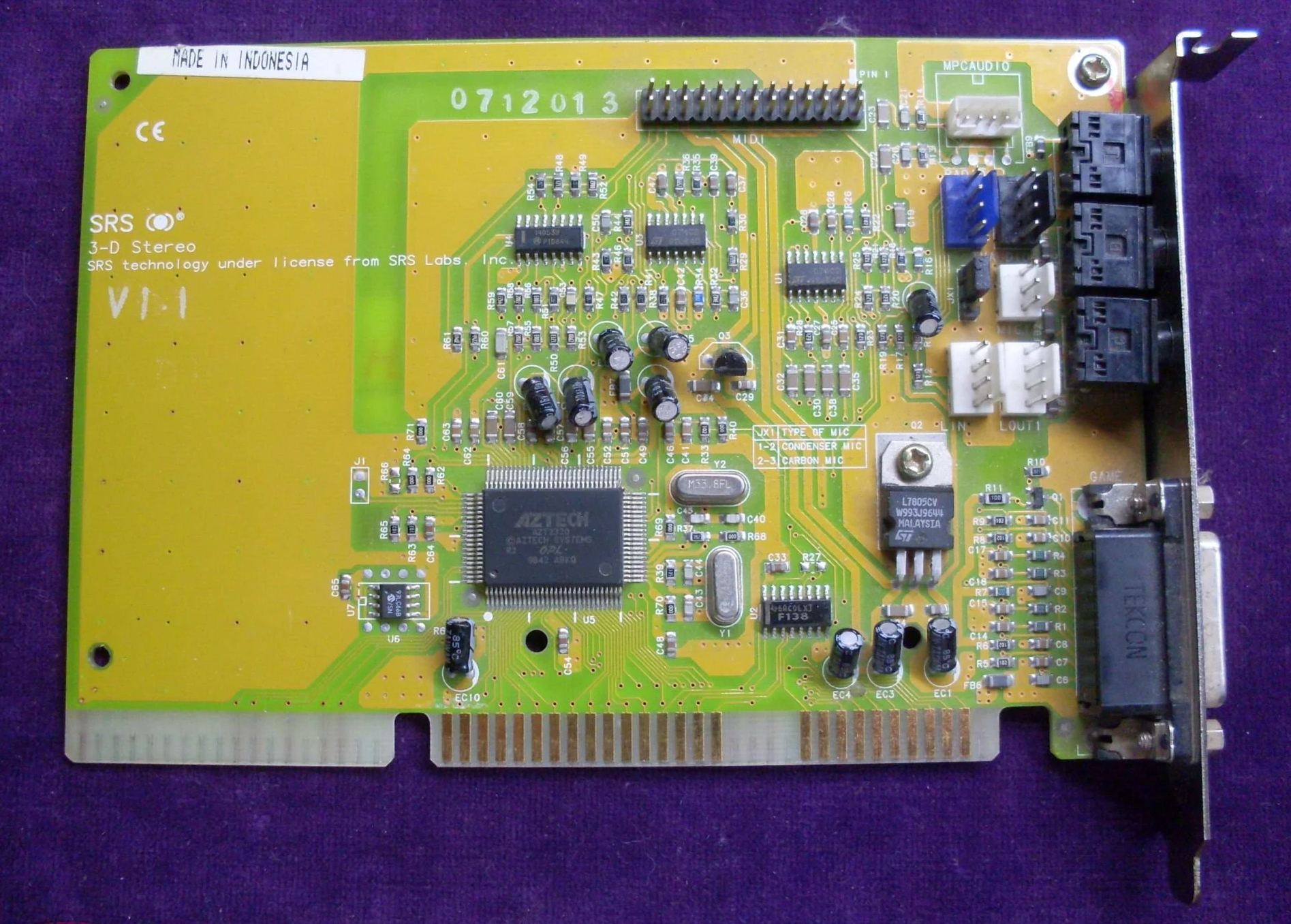

Достал из коробку эту PnP Aztech 2320, при детальном исследовании оказалась самым интересным претендентом в конфигурацию с AMD K6-2+. Выглядит не убого, но довольно простенько:



Как ни старался, не смог заставить эту карточку использовать IRQ=7, пришлось остановиться на 5. Также не удалось найти родное ПО под MS-DOS, которым бы можно было её инициализировать, не говоря уже о такой роскоши, как выбор удобных ресурсов. На этом её минусы для меня заканчиваются.

Для полноценной работы достаточно прописать в autoexec.bat переменную SET BLASTER и запустить UNISOUND. И всё. Причём даже без UNISOUND карта нормально работает в большинстве игр за исключением Duke Nukem 3D и The Legend of Kyrandia 2: Hand of Fate. Без UNISOUND Дюк почему-то воспринимает MPU-401 только на порте 300 (хотя он должен быть 330), а Кирандии-2 - тишина. После запуска UNISOUND.COM указанные проблемы отсутствуют. Кстати, в Mortal Kombat речь Шанг Цунга не пропадает, что, например, характерно для всех попадавшихся мне Ямах 718/719.

Честный OPL3 - мелочь, но приятно. Также она весьма тихая в сравнении с ESS1868, которую я использовал долгое время. Эту Aztech долго не хотел оставлять из-за невозможности использовать IRQ=7 и убрал в ящик. Теперь решил на это плюнуть, поскольку для самых старых игр, которым важно IRQ7, будет предназначаться конфигурация с 486-м процессором и не-PnP ESS688.



2320 не владел, но опять же она без фильтра низких частот,
что заметно в большинстве игр под стандарт сб про 2.0
Внимательнее сравнив обе карты, ты заметишь что ess звучит чуть лучше.
Не в плане snr, а я именно про работу фильтра.
Я в свое время в лоб сравнил почти все основные клоны сб про с оригиналом в один день.



@dizzydevil, а как заметить это отсутствие фильтра? Я пока не ощущаю.
Кстати, заказал ещё две звуковушки с WT-разъёмом. Одна на базе ESS 1688, другая - на Opti 931. Обе по размеру примерно как эта Aztech 2320. Посмотрю, как они будут звучать и настраиваться.
В идеале, конечно, Orpheus бы, но 180 евро - это перебор.



Слышно разницу много где, но довольно явная она например в квесте day of tentacle.
Я даже на простеньком тесте звука в варкрафт2 слышу.
С одной стороны фильтр чуть режет высокие частоты, с другой
убирает многие призвуки, которые порой ощущаются как легкие помехи.
Например голос в сетапе варкрафт2 более четкий и без звонких призвуков.
В квесте day of tentacle на вступительном ролике разницу еще проще уловить.
Пробуй.



@dizzydevil, если слух не режет, то и ладно. Зато совместимость в порядке. Для качества у меня есть AWE64 Gold.



У аве то самое качество в очень скромном количестве игр, когда мы говорим про sfx, а точнее стандарт SB16.
Ведь SB PRO 2.0 распространен куда больше.
Тут не полный список, но он достаточный, где раскрывается sb16
A List of DOS Games with 16-Bit Sound \ VOGONS

--- добавлено 1 ноя 2021, предыдущее сообщение размещено: 1 ноя 2021 ---

Я конечно в своих основных системах всегда стараюсь ставить сразу оба звука, awe64+sb pro.



@dizzydevil, и в каких карточках, на твой взгляд, лучше всего реализован SB PRO 2.0?



ESSы все с фильтром, yamaha 715-719 где нужен мод для фильтра (но нет поддержки adpcm).
А если необходим клон без фильтра, я скорее всего предпочел бы карту на cs4232-4237.
Говорим в данном случае только о SFX, OPL не трогаем.



Кто-нибудь знает, для Aztech AZT2320 есть нормальный оригинальный инициализатор? Всё, что попадалось - микшер и какой-то мутная программа AZTPNP.EXE, которая запускается с параметром /D:C:\DRIVERS\AZT1008 /DEFOPT и вроде как позволяет брать настройки из файла конфига, но фактически этого не делает. Возможна, она не для этого чипа.



Почитать её хелп стоит. Или хотя бы доступные параметры запуска. Запустив как-то в духе "AZTPNP.EXE /H" или "AZTPNP.EXE /?".



Поиграв с этой программой, пришёл к выводу, что параметров там много, но все бесполезные. И главное то, что AZTPNP.EXE не выполняет инициализацию. Если его запускаешь с указанием местоположения файла конфига (или по умолчанию - если он в корне диска), то всё равно Дюк видит MPU-401 на порту 300, а Кирандия-2 выдаёт при запуске "Unable to load sound driver" и молчит как рыба - то же самое, что бывает, если не запускать UNISOUND.

При запуске UNISOUND вышеперечисленные проблемы исчезают (в Кирандии-2 есть звук, а Дюк видит MPU-401 на порту 330), при этом в Mortal Kombat звуковые эффекты звучат будто с вырезанными низкими частотами. Собственно, поэтому я и задался вопросом, есть ли альтернативный инициализатор для AZT2320. Впрочем, и такой результат вполне хорош, если плюнуть на крайне капризный в части звука Mortal Kombat.

Обнаружил, что теперь запускается CD-версия Кирандии-2 с digitized samples, отвечающими за голоса. Ранее на ESS1869 я долго и безуспешно бился над этой проблемой - игра почему-то наотрез отказывалась воспроизводить digitized samples через Sound Blaster Pro, при этом нормально играла через него sound effects и MIDI через MPU-401. С этой AZT2320 всё заработало, видимо, проблема была в какой-то несовместимости ESS1869 с Кирандией-2.



Попалась незадорого плата QDI Legend PlatiniX 2-A, решил купить ее из-за SB-Link.
Пришла с процем 1.4/400/256, это, похоже, младший пень вообще под 478 сокет, заглушкой и удобным в установке кулером от Cooler Master со своей рамкой.
Попробовал SB-Link на имеющихся у меня картах.
AOpen AW320 на Crystal CS4614 работает, похоже, все рано через DDMA, плюс занимает IRQ10, из-за чего в ряде игр проблемы.
TERRATEC PROMEDIA TTSOLO1-SL VER1.2 после танцев с бубном и патча PC-PCI удалось заставить работать через PC-PCI, но часть игр крашится при запуске.
Yamaha YMF724F-V (Labway Yamaha A301-G50) тоже удалось запустить после замены пропатченого SETUPDS_ICH2 но такие же проблемы, как с ESS.



Думаешь проблема именно в es1869?
Возможно в самой системе или в настройке ПО.
Дело в том что все ess которые попадались,
очень совместимые карты, к ним крайне тяжело придраться.
У тебя вроде бы есть es688, на ней все ок в этой игре?
Es688 пробовал в этой же системе?
На всякий случай напиши сюда, как ты инициализируешь 1869 юнисаундом.
Если что я могу запустить кирандию-2, но в ближайшем компе что под рукой es688.



@dizzydevil, я не менял autoexec.bat и config.sys, так всё осталось как было. Вполне возможная причина - не полностью прямые руки. Нужно ещё раз попробовать вставить эту ES1869. У меня есть ES688, но в этой конфигурации я пока её не пробовал, не хочу её сюда вставлять из-за отсутствия MPU-401. Карточку 1869 я инициализирую родными программами, unisound мне в этой роли не понравился - не умеет регулировать какой-то из каналов (кажется, FM), и он орёт намного громче других.



У меня через юнисаунд на ess все каналы регулируются,
в любом случае могу с уверенностью сказать, что если юнисаундом правильно
поставить все переменные, то ess работает отлично.
И даже, если действительно имеет место быть проблеме с регулировкой какого либо канала,
ты можешь инициализировать карту через юнисаунд, а потом после добавить
родной ESSVOL.EXE с нужными параметрами громкости.
Часто встречал, когда пишут что юнисаунд что то инициализирует не так,
но в основном люди даже ридми не читают, просто запустили unisound и понеслась,
какие существуют ключи к данной проге, большинству пофигу, а от этого чаще всего и появляются проблемы.



@dizzydevil, понял, буду иметь в виду. Но точно помню, что громкость параметров в унисаунде прописывал правильно, всё работало нормально, кроме канала FM. Он жил своей жизнью и орал всегда одинаково громко, независимо от того какой уровень отображал unisound. Тогда я стал завышать другие параметры, чтобы выровнять их с FM, и уменьшил общий уровень громкости, но нужного мне результата это не дало. В итоге решил, что лучше буду использовать родные инструменты, с ними сразу всё стало хорошо.



@dizzydevil, с ES1869 голоса в Кирандии-2 есть, значит я тогда что-то недонастроил. Обвинения в её адрес сняты.



ok, хорошие новости, да и карта неплохая, если не заморачиваться на тру опл



Я уже не в первый раз намереваюсь её поменять на что-нибудь более серьёзное. И каждый раз возвращаю обратно, потому что "более серьёзные" карточки имеют для меня больше минусов.
