Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Да ess в свое время считались ширпотребом,
но именно в ess подошли очень тщательно к поддержке основных фишек SB PRO.
Можно придраться к тому что после 688 модели, ess начали продвигать свой ESFM,
но это действительно лучший оппонент ямаховскому OPL (я не говорю про клоны OPL от ямахи 1:1), ESFM пожалуй единственный от которого не режет уши и звучит он не менее интересно, просто иначе, да не так как ямаховский.
А ведь клонов с поддержкой adpcm и фильтром низких частот вроде бы больше и нет,
если кто-то знает другие, поправьте.

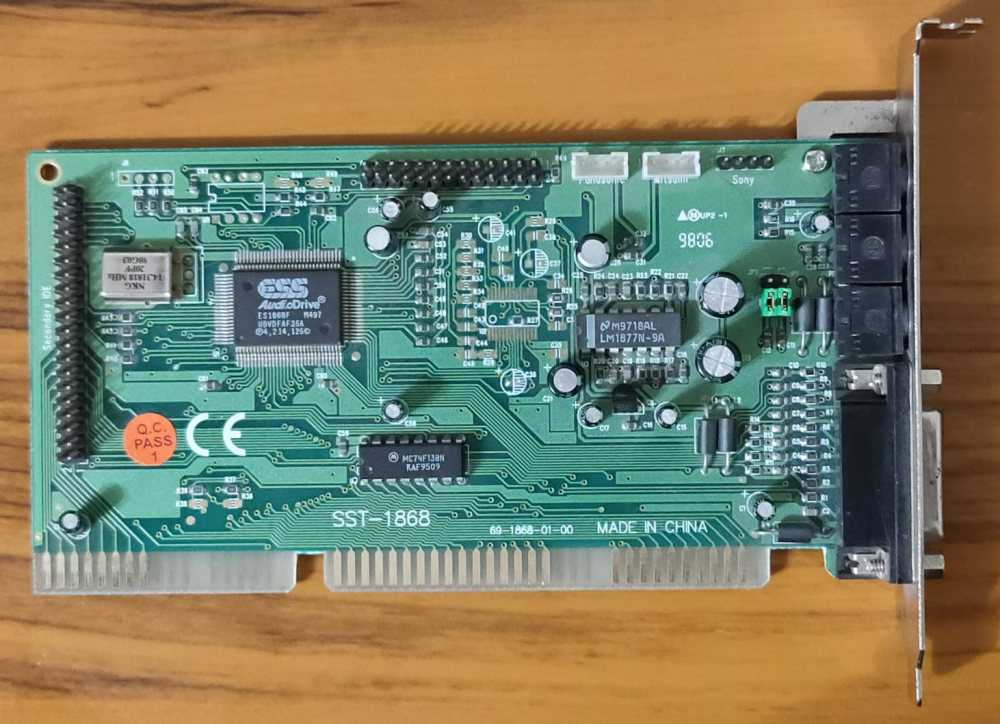

Залез в коробку со своими звуковушками, в основном купленными по 100-150 рублей про запас, нашёл там ещё пару ESS 1868/1869. Вот эта 1868 стоит у меня вместе с Yucatan FX, по шумности вполне неплоха:



Не знаю, кто её делал. Вид, конечно, бюджетный, поэтому всё время тянет её поменять на что-то другое.

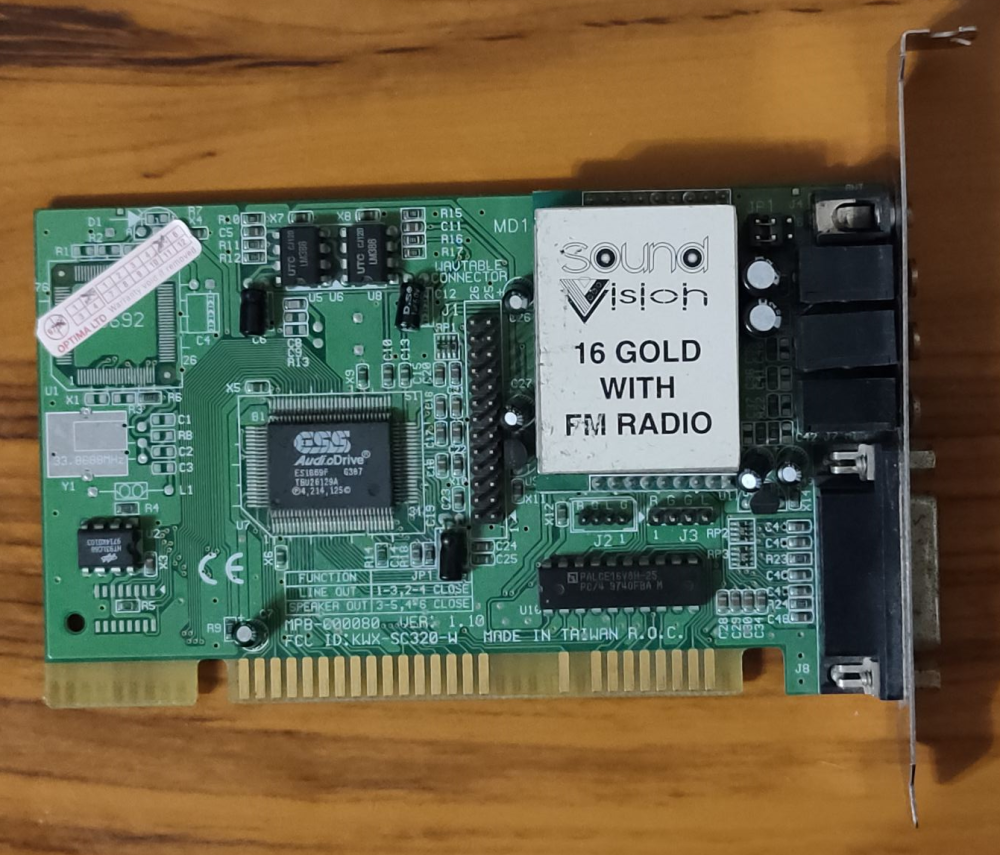

А вот такую 1869 откопал сегодня:



Удобно, что у неё разъём для дочки повёрнут на 45 градусов, в результате дочку не надо загибать в направлении платы, чтобы она не упиралась в соседний разъём ISA. В целом почти никакой разницы с верхней, только чуть шумнее.

Интересно, чипы 1868 и 1869 чем-то отличаются или между ними никакой разницы?



Действительно, насколько выяснил, 688 и 1868 - те же "яйца", только одна PNP, другая нет. SB PRO 2 (new) подменяли просто прекрасно. А вот насчет OPL, (извиняюсь, как-то толком не запомнилось), но помню, что под Win, мидяшники звучали по-другому, более приятно, что-ли (imho).



По-моему, моно/стерео, только не помню, к чему оно относилось, к бластеру или OPL

Раздобыл еще PCI ALS4000. Она чуть уже стандартной PCI звуковой карты (не низкопрофильной) и, в принципе, лезет в мой корпус. Ее получится завести, если чипсет (SIS964) не поддерживает DMA? Пока не взлетела, только FM. SOLO-1 в DDMA работает нормально.



У 1869 встроено "расширение стереобазы", которое на некоторых 1868 реализовывалось отдельно. На ST1868 на фото выше не распаяна именно эта реализация расширения стереобазы, если ничего не путаю.
По сути дополнительная хардварная обработка стереосигнала (ЕМНИП, на 1869 отключаемая).

--- добавлено 3 ноя 2021, предыдущее сообщение размещено: 3 ноя 2021 ---

688 и 1868/9 различаются по куче моментов.



Зачем гадать, когда я уже скидывал на этом форуме все отличия карт ESS
ISA Audio



Из того, что нет в этой таблице: максимальная частота дискретизации 48 кГц у 1869 против 44.1 кГц у 1868.



Откуда такая инфа? Смотрю даташит - нет этого! Единственно, что отличает - железная поддержка, (даже не ADPCM, а ESPCM!) А насчет дискретизации - цитирую: "Programmable sample rates from 4 khz to 44,1 khz for record and playback" Насколько мне помнится, единственная ISA звуковая поддерживала 48 - это GUS. Даже "Овечка" этого не могла...
Sorry!!! С 68 попутал!!! Был неправ, вспылил!!! Есть такое - 48 khz... Плюс 3D - читай расширенная стереобаза. Еще раз извиняюсь!

--- добавлено 4 ноя 2021, предыдущее сообщение размещено: 3 ноя 2021 ---

Не заморачивайся! Нужна совместимость? - AWE32 - 64. Нужна больше для музыки - GUS. Все остальное от "лукавого" (imho).



Не сказал бы, что у AWE с совместимостью идеально. Есть немало игр, которые поддерживают General MIDI, при этом не знают о существовании AWE32 (из известных - The Legend of Kyrandia 2, Lands of Lore, Dune II). Костыль AWEUTIL далеко не всегда работает правильно, тут как повезёт. На одной конфигурации с AWE64 и MS-DOS вторая Kyrandia нормально работала в General MIDI, на другой вылетала через несколько секунд с момента начала игры. Мне кажется, максимум игр, использующих MIDI, охватит ESS1868/1869 с любой дочкой, хотя бы самым дешёвым Dreamblaster.



А как насчет ESS1868/1869 vs YMF718/719?



Странно, но но у меня Дюна 2 на AWE64 (не Gold), нормально идет. Правда голоса, fx,- не придерешься, а вот музыка - OPL-овская. Ну тут ничего не сделаешь. Если выбираешь SB Compatible - соот-но получаешь OPL музыку. Выбираешь MT-32, - Неплохая музыка, но нет речи и не очень эффекты. Попробую сегодня еще Кирандию и Лоре. Потом отпишусь. У меня самого была Edison Gold 16 (ess688)+Yamaha 50 (дочка). Хорошая была связка! Потом поменял на Гуся Мах. P.S. Dune II - английская, (осталась с тех времен).



Ямаха очень хороша, я у неё нашёл только один недостаток - в первом Mortal Kombat после первого раунда пропадает голос Шанг Цунга. Причём эта проблема присутствует на всех без исключения Ямахах 718/719, которые мне попадались, включая встроенную в ATX материнку с Socket7.

Кстати, за 4 года ретролюбительства я встретил не так уж много звуковушек, которые бы вообще без проблем воспроизводили звук в Mortal Kombat. В основном есть какие-то недочёты, например:

• на ESS 1868/1869 и SB16 некоторые звуки ударов воспроизводятся то через PCM, то через FM-синтез, звук удара по плите в мини-игре между раундами (где надо разбивать сначала деревяшку, потом камень, потом металл) слышен не всегда.
• на Yamaha 718/719 пропадает голос Шанг Цунга;
• на Aztech AZT2320 неестественно растянутый звук гонга при появлении экрана выбора бойца и звуки ударов/криков с будто вырезанным низкочастотным диапазоном.

--- добавлено 4 ноя 2021, предыдущее сообщение размещено: 4 ноя 2021 ---

OPL понятно, что работает, куда же он денется. Я имел в виду, что таблично-волновой синтез недоступен. С AWEUTIL режим Sound Canvas либо не пробовал либо не заработало.

Имеете в виду DB50XG?



Нет у AWE нормальной совместимости с GM. И даже разъём для дочерних плат выпилили почти со всех вариантов AWE... Creative = рукижопы.
Как итог -- не особо их 620-й порт взлетел. Печаль-беда-огорчение... Ну, хоть драйверы под AIL и HMI родили, и то хлеб.
Про AWEUTIL /S /EM:GM без мата вспоминать не получается, так что промолчу...



Когда купил первую дочку (Dreamblaster X2), задался целью найти добротную звуковуху с разъёмом WT и низким уровнем шума. Выбор пал на распространённую ASUS I-A16C (Vibra16), которая сделана весьма качественно, работает без инициализации, сильно не шумит. Казалось бы, хороший выбор. Но почти сразу понял, что у неё всё плохо с General MIDI - в одних играх зависают ноты, в Duke3D музыка загружается секунд 20. Говорят, есть какие-то редкие SB16, которые нормально дружат с дочками, но что-то у меня нет никакого желания их искать и проверять на отсутствие глюков.



И как эта связка работает, требует SoftMPU? У меня тоже есть Gold-16 на ESS688, но я даже не пытался на неё вешать дочки Yucatan FX и Dreamblaster X2 из-за отсутствия поддержки MPU-401 у чипа 688.



Не могу точно сказать, поскольку данной связкой пользовался на 486, в основном в ДОСе. А там проще, если возможно, через установку - разделяешь карты. Т.е. звуки через SB Pro или SB16, а музыку - либо через MPU, либо через GM...



Конкретно Yamaha DB50XG работала в играх под MS-DOS в режиме General MIDI? Все или с какими-то были нюансы?



Точно не помню, (все-таки середина 90-х), но ньюансы были. Могу врать, (а проверить сейчас нет возможности), В Descent (1;2?), CyberMage, и гонки еще какие-то, плюс некоторые игры, (специально начну вспоминать - не вспомню!). Там иногда заместо Ямахи звучал OPL, а иногда музыки вообще не было! И под винду тогда нашел файлы midiset 3 штуки. Если не изменяет память: gm_on.mid, xg_on.mid, xg_reset.mid. (Последний помогал при "зависшей" ноте.) P.S. Очень понравилось звучание в Magic Carpet 2! Миди звучало просто великолепно!



А что за карта? В смысле, какой производитель? Вроде явно не терратек и не лабвей, но с гребенкой WT
