Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



ну это с ибея фоточка, VERY RARE!
просто увидел такую на барахолке, но там качество снимка плохое



У меня есть такая карточка в непроверенном железе, загнута пропеллером, часть электролитов повалена и частично выдернута, повреждены разъёмы.
Ну и тестовый стенд пока размонтирован, даже если заняться, преверять будет не на чём.



Опознать звуковую плату - Полигон призраков



Все, купил это чудо вместе с ямахой 719 от Genius (Labway). Как доберусь домой примерно через неделю, попробую запустить.
@Улахан Тойон, ага, видел эту тему.



@MAN-biker, поставлю обе Надеюсь как-то можно будет в биосе переключаться между ними (Asus P2-99).



Подскажите, у карточки CT2940 есть регулировка тембра НЧ/ВЧ? Чип CT2502. Продавец не знает, а мне она симпатична наличием ямахи на борту. И что можете сказать про CT2910?



2940 не умеет, 2910 возможно умеет, но это не точно.



Спасибо. А какие точно умеют?



Pine Schubert 3D (PT-230X) что за карта? Обычная рядовая ESS1868?

Вот тут нашел описание DOS Days - ESS



Не удается запустить, при POST она в pnp ISA устройствах не определяется, unisound тоже ее не детектит.
Карта неисправная? Она же не может быть non-pnp?

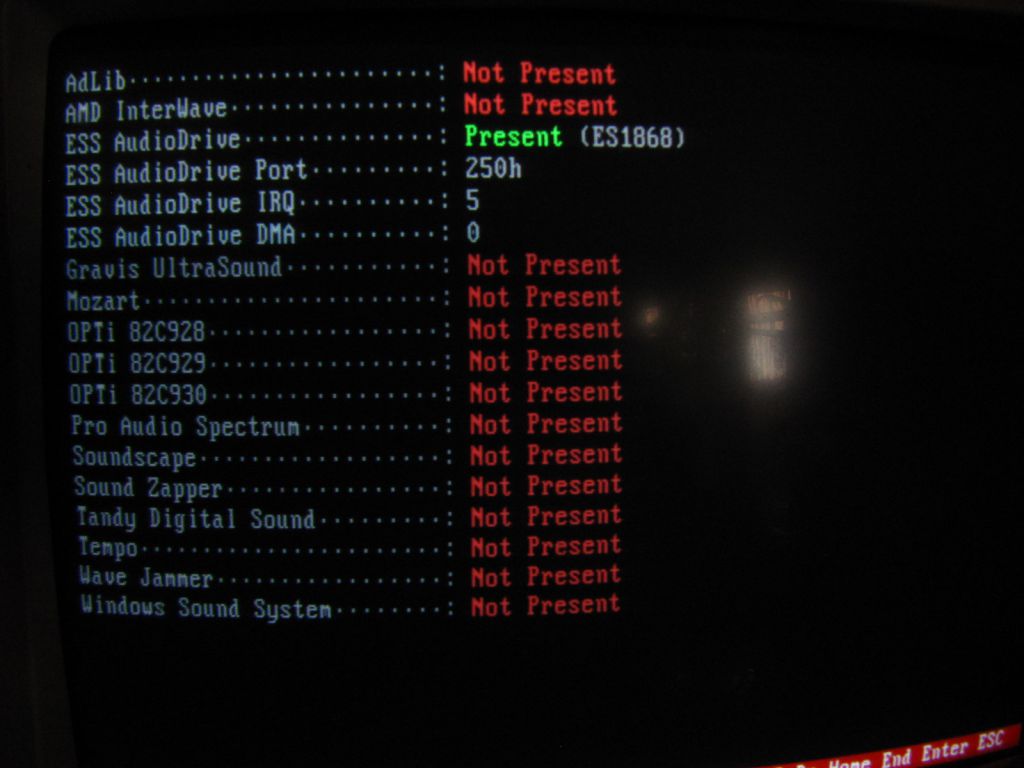

Нашел в сети скрин, она должна определяться так. Что это за софт, какая-то дос утилита?

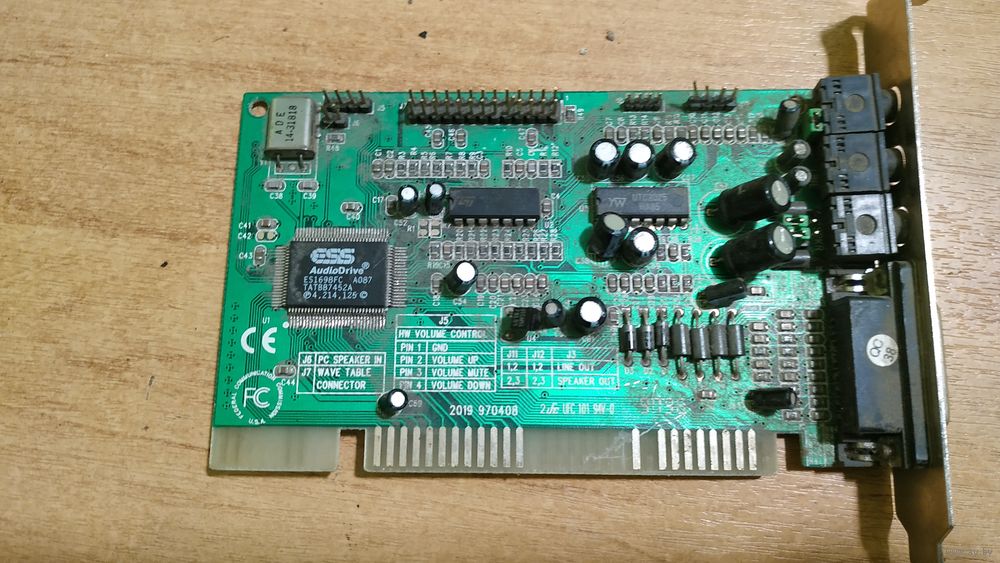

Еще одно фото нашел в сети, моя точь в точь такая, только в лучшем состоянии.



Ну 1868 явно не одно и то же что 1698
тем не менее, попробуйте добавить строчки в автоекзек

Код:

C:\AUDIODRV\ESSCFG.EXE /A:220 /I:5 /D:1 /B:300 /J:D
C:\AUDIODRV\ESSVOL.EXE /V:8 /L:8 /W:8 /M:0 /C:8 /S:8 /A:0

перед этим не забудьте скачать драйвера



Про тег "CODE" слыхал?

Код:

C:\AUDIODRV\ESSCFG.EXE /A:220 /I:5 /D:1 /B:300 /J:D
C:\AUDIODRV\ESSVOL.EXE /V:8 /L:8 /W:8 /M:0 /C:8 /S:8 /A:0



От ES1688 подошел драйвер, карта увиделась.
Только утилита ругалась на конфликт с IRQ5. Может, из-за этого она в pnp устройствах в POST не виделась. Пробовал в нижний слот карту ставить, аналогично.
Поменял в autoexec I5 на I7, заработало. Звук чистый, не шумит и не хрипит.



Есть шанс, что это перемаркированная 1688?



Но зачем, Холмс?
А 1688 она pnp или нет? Мне странно, что ее нет в pnp ISA в POST
Надо будет на другой плате еще попробовать.

Попробовал на виашке вместо ВХ, там ситуация еще хуже, пришлось все поотключать и зарезервировать в биосе IRQ7 Legacy ISA, иначе IRQ5/7 конфликтовали.

На этой плате тоже звуковой в списке pnp ISA нет.



Затем, что мало информации
Глянь у себя маркировки на чипе. Если это перемаркированная партия чего-то, то они могут совпасть с маркировками на фото.



ESS Audiodrive
ES1698FC A087
TATBB7449A



2 цифры отличаются, не могу пока найти свою 1698, где-то внизу кучи будет, надо всё непроверенное снимать и перетряхивать.



вот такая карта
Experience with "3DS801A" FM801 clone in DOS \ VOGONS
я впаял PC/PCI и пытаюсь его заюзать на 815 чипсете... получается пока не очень.

Код:

FM801/FM1000 Audio Initialization for DOS, v2.03


Syntax: CFG801 [/1, /2, /3, /4, /0] [/t]

      /1 - Set to legacy 1 mode
      /2 - Set to legacy 2 mode
      /3 - Set to DDMA mode
      /4 - Set to PC/PCI mode
      /0 - Autoscan chipset type
      /s - Manual Enable SPDIF
      /d - Manual Disable SPDIF
      /t - turn on TEST Message

Из этого всего у меня работает только Legacy 2 mode. PC/PCI режим переключается, но звука нет. Чипсет утилита определить не может (No PCI Set), может, в этом дело?



С двумя звуковухами не идёт загрузка, вытащил ESS, загрузка пошла.
