Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



1. Включи обратно COM и LPT на их дефолтные.
2. Загружаешься сразу в safe mode? Или из винды выходишь в DOS mode? (Если грузишься command prompt - карта не инится! И посмотри-вспомни на что у sb16 ругалась винда?
Похоже на несколько вариантов. Первое, - на мамке "битые" ДМА, - не лечится. Второе - На АВЕ "заклинило" PnP. Скорей всего тогда понадобится чистый DOS, (6.22, как вариант), CTCM + SB16 soft. В нем принудительно укажешь ее параметры. Потом через какой-нибудь Boot manager накатишь 98.
P.S. У меня такая "Вибра" есть. Постоянно пытается "слезть" на A240 I10 D0 H0. Мучился-мучился - пересадил на 486 и через родной софт на дефолтные - работает...
P.S.S. На "мамке" встроенная есть?



Пробовал по умолчанию сбрасывать настройки, не помогло

Не safe mode, а command prompt only. Это разные пункты. В autoexec и config, разумеется, прописана инициализация карты, все правильно отрабатывает, кроме прерывания, которое не могут игры использовать.
Эту аву я проверял на другой виашной плате, со встроенным видео, там все работало с теми же драйверами.
На солтеке я запускал и другие карты, ямахи, ESS, с ними тоже проблем не было, разве что с одной ESS тоже не было доступно IRQ5, на которое хотела влезть карта, помогло в биосе поставить Assign IRQ For VGA и Assign IRQ For USB в DISABLE. С авой не помогает этот фокус.
Встроенный звук на мамке отключен.


Перепроверил на мамке VT8601T (MS-6368), все работает на штатных ресурсах. По крайней мере, через юнисаунд. Креативовские драйверы ведут себя аналогично, лепят IRQ9, но там и сама карта это прерывание занимает сразу. pnp в биосе все на авто.

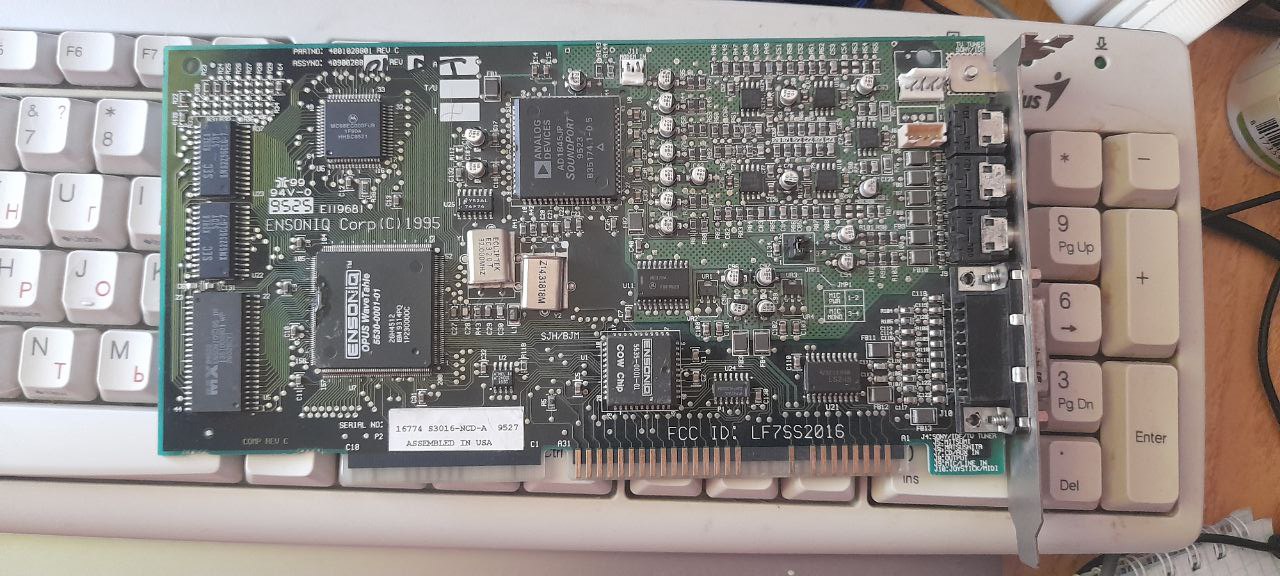

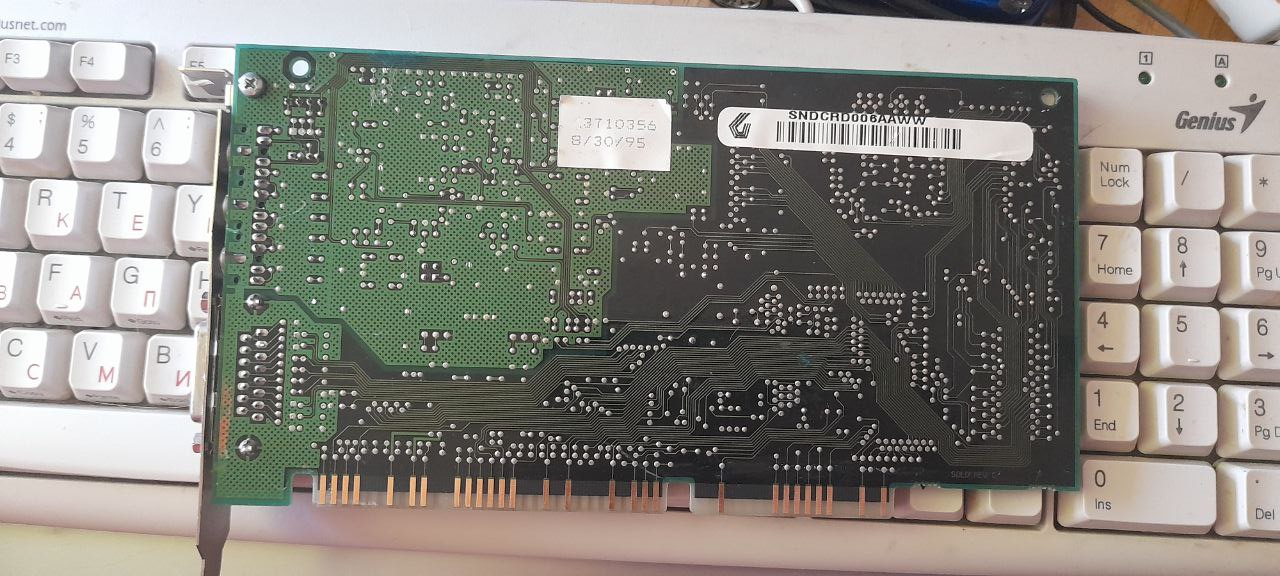

Всем привет, купил себе из любопытства Ensoniq OEM Soundscape Opus


Делюсь впечатлениями:

- для MIDI её 1MB WT банк звучит прилично и работает в чистом DOS

- некоторые игры поддерживают ее нативно для звуков, например Warcraft 2 и Duke3D

- эмулирует SB Pro в играх где нет нативной поддержки, проверял в Doom и Wolf3D

- в Prince of Persia звуков нет, в инструкции подтвердилось "Sounscape is not compatible with the few games that require ADPCM"

- DOS игры в Windows вылетают, в чистом DOS нет, в инструкции нашел, что бесполезно, не пытайтесь запускать мультимедиа DOS-приложения в Windows =)

- нет проблем в играх для Windows 95

- FM-синтез эмулируется программно, где-то хорошо звучит, где-то какофонию изображает

- есть встроенная эмуляция MT-32, включается запуском EXE файла в DOS, где не нужен intelligent mode звучит хорошо

- касательно intelligent mode MPU-401 через разъем для джойстика, ограниченная поддержка этого режима есть у этой карты,
без проблем инициализируется MT-32 в SQ3, PQ3, KQ4, Monkey Island 2 без SoftMPU и HardMPU (MT-32 у меня нет, в качестве него MT-32pi)

- звуковая PnP, для инициализации не нужен EMM или QEMM, работает без TSR программ в чистом DOS

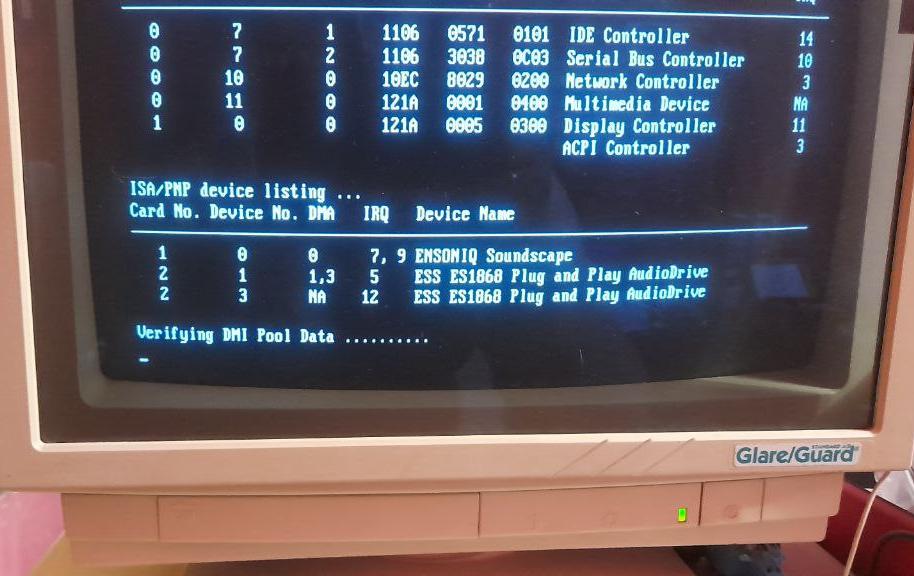

- поставил ее второй звуковой в системник с Celeron-800, где уже стояла ESS1868 PnP,
в DOS прописал в autoexec.bat пункты меню для выбора загрузки определенной звуковой карты
(конфликтов нет если инициализирую только одну карту, ресурсы обеим даю одни и те же),
в Windows 3.11 не стал драйвер на неё ставить, работает ESS
в Windows 95 отключил ESS, работает Opus

в итоге получил еще один вариант MIDI и FM, там где он не подходит просто включаю ES1868


записал пару примеров, во вложении



Вопрос возник. Насколько безопасно напрямую подключать старые джойстики и геймпады к разъёму Game/MIDI звуковых карт?
Я к тому, что, помнится, у Gameport без поддержки MIDI +5 В на контактах 1, 8, 9 и 15. То есть в джойстике у них вполне может быть общая цепь. А у звуковой карты на 15-м контакте вход MIDI.
Звуковой от +5 В на входе MIDI не поплохеет?



Я подозреваю, что пады под игровой порт делали с пониманием, что с большей вероятностью их включать будут в звуковые карты, а не в отдельные Gameport контроллеры.

--- добавлено 19 июн 2022, предыдущее сообщение размещено: 19 июн 2022 ---

Сказать что-то конкретнее - надо брать пады и прозванивать.
ЗЫ. Гляну сейчас на стенде, а что там на 12 и 15 у включённой ISA заглушки на Crystal CX4235

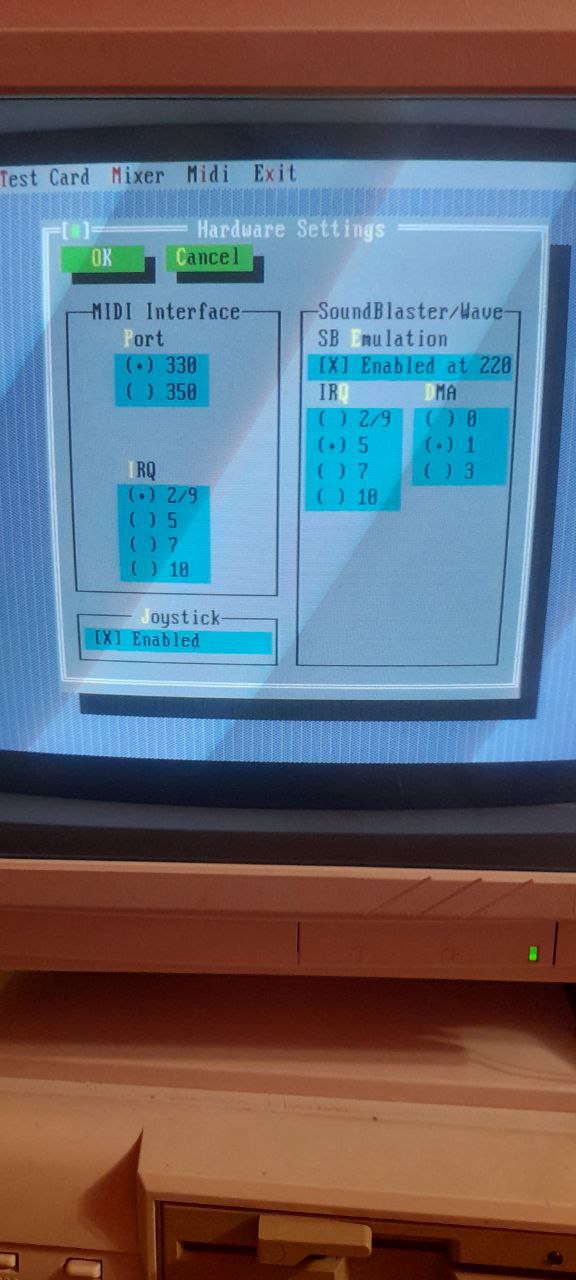

Интерфейс настроек у энсоника прикольный. Я такой видел у Turbo Pascal карт ALS



На включённой системе на 12 и 15 пинах этой карты +5В.
ХЗ, нормальный там MIDI интерфейс, или только игровой порт.



Подключал, все живы здоровы



А можно под дос организовать одновременную работу двух "креативов"? awe64 + vibra16(noname не pnp, но с opl3)? Идея соединить их "джеками" и с последней только брать midi?



в теории это умеет UNISOUND, нашел в документации:
"Example: I have a separate MPU card and I want to free the MPU IRQ of
my ADI PnP card. Solution: Set U0 in the BLASTER variable before running
Unisound and that IRQ will not be used by the card. Use with caution! Do not
set essential ports to zero, because the card could behave erraticaly."

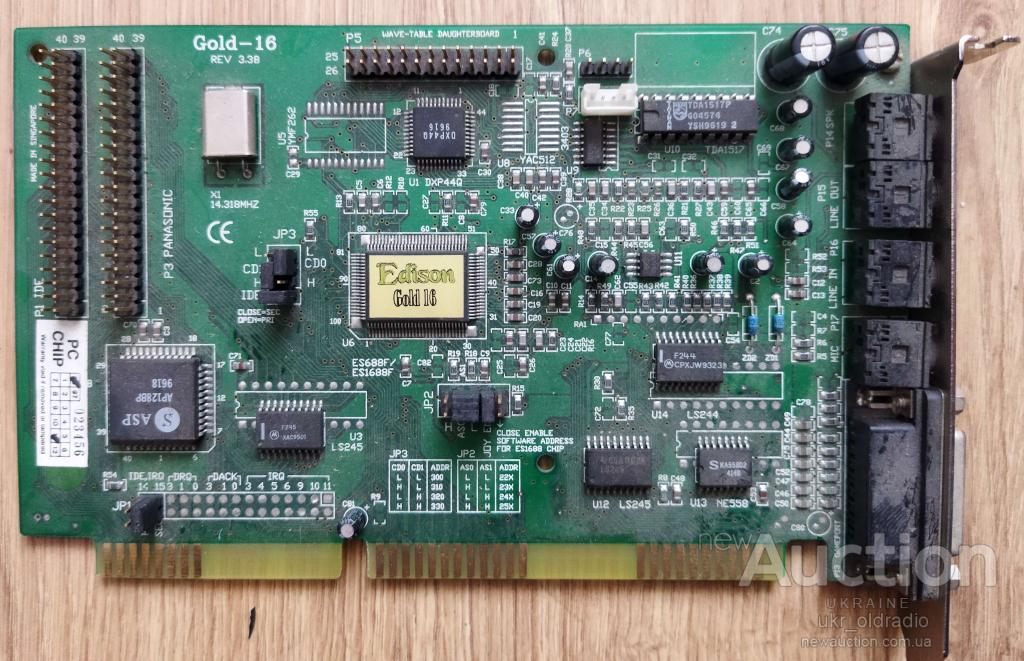

Что за карта, стоящая?



@radical1010, у меня такая стоит в конфигурации с 386DX40, в целом нравится. Использую и как звуковую карту, и как IDE-контроллер для привода. Моя шумит несильно, не требует инициализации (достаточно SET BLASTER в autoexec.bat), совместимость с SB Pro отличная.



ESS688 (судя по джамперам)
обзор
сравнение с другими ESS

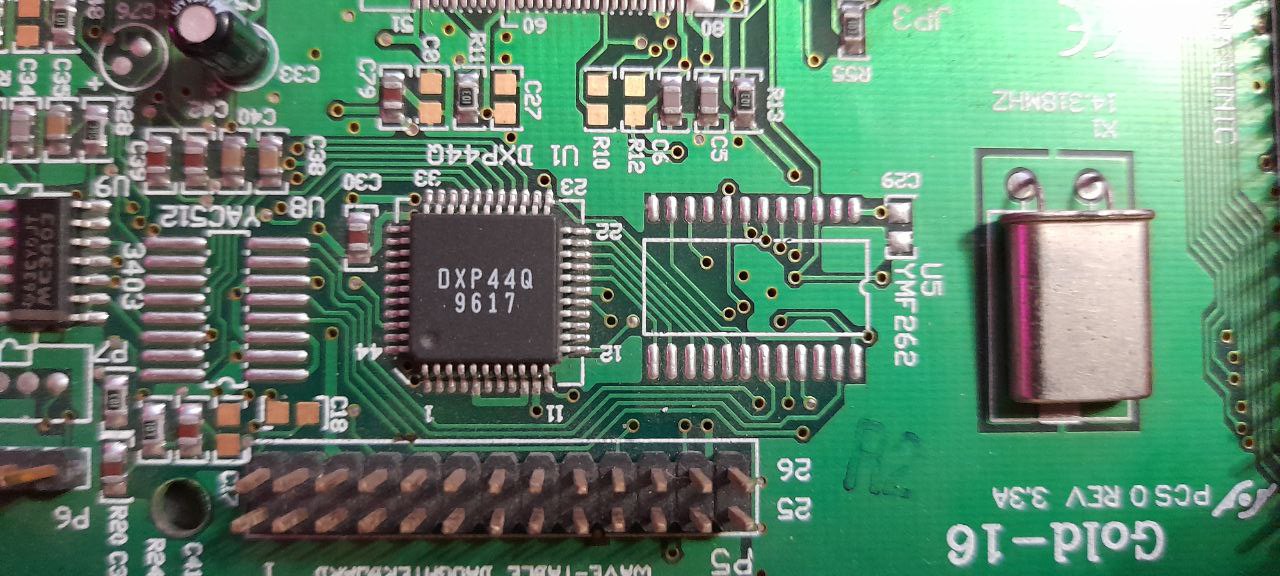

На этой плате вроде как DSP44Q, это замена не распаянного рядом YMF262?



аналог "идентичный натуральному" =)



Обычная ESS688, но в хорошем исполнении.

--- добавлено 4 июл 2022, предыдущее сообщение размещено: 4 июл 2022 ---

DSP44Q - это клон, который в себя включает не только YMF262, но и идущий с ним в комплекте ЦАП YAC512.



"более лучший мех", значит
ямаха просто дороже, надо думать, из-за лицензии, а смекалистые китайцы паяют либо DSP44Q, либо YMF262+YAC512 (под которые есть пустые места)
хитрО!

Обнаружил, кстати, такой же чип (DSP44Q) на другой своей карте с FM тюнером, на чипе Vibra



UPD по Ensoniq Soundscape:
купил себе комп на 286-12, и как известно, SoftMPU на таком не завести, а поиграть с MT32-pi охота
вообще у этой звуковой в требованиях 386, но в DOS заработало.
Вот Opus и переехал в 286, так как ему SoftMPU не нужен для инициализации MT-32 =)
забавно но в этом системнике у Prince of Persia проснулись звуки на Opus, не понял этот момент
Второй звуковой стоит Crystal CX-4235, в основном для PC Speaker в наушники и аппаратной замены AdLib (FMPLAY через Opus слушать невозможно)

На Windows 3.1 родные драйвера не ставятся, какая-то ошибка даже гуглить не стал,
зато работают драйвера SB 1.5 и Roland MPU-401 (те что в комплекте с виндой), если карту инициализировать до запуска Windows.

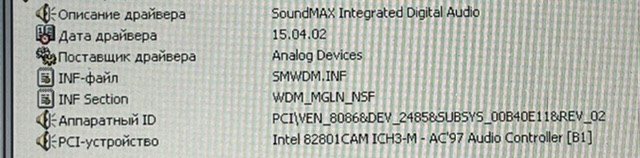

Господа, кому-нибудь знакома такая AC97 звуковуха? Поставил 98ю винду, поставил дрова, но в дос играх звука нет. Я почему-то думал что это чуть ли не на уровне винды включается эмуляция для доса. Нет?



@vorob, Драйвера на SoundMax vxd:
поновее:
aftp1g98.exe
постарее:
d63z32us.exe
