Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



К сожалению это не очень дружит с моим ноутом. Во-первых оно называется SoundMax x86 VM General MIDI Server, а во вторых после установки пишет:

3Com EuSunth: ADI/CH Hardware not present. 3Com EuSunth will be unavailable.



какая там точно стоит микросхема кодека?



Сперва я думал отложить, тк разбирать ноут планировал сильно позже. Однако в аиде нашёл такое, вдруг поможет:

Analog Devices 1886A @ Intel 82801CAM ICH3-M - AC'97 Audio Controller



Я в свое время наигрался с AD1888, но таки добился звука и музыки в дос играх под 98.
Платы Intel D201GLY/2/2A для ITX DOS/98 системы
Надо пробовать поискать драйвер AD1886A от других плат, может, даже и от 1888 подойдет (они вполне общие могут быть)
D201GLY2 audio not cooperating under win98se \ VOGONS



Попалась такая платка (ну или очень похожая, тут черт ногу сломит у этого производителя)
PCPartner AP133MS3-910C (35-C932)
Из интересного на ней встроенный чип ES1373 и не распаянный SB-Link (уже распаял).
Попробовал звук в досе, подошли энсониковские драйверы от креатива, в принципе, ничем не отличается от имеющейся у меня PCI карты с таким же чипом. Играет на выбор с одним из 2/4/8МБ банков как SoundScape/GeneralMIDI, вместо FM синтеза выдает какую-то какофонию. Интересно, что подобные чипы PCPartner по какой-то причине ставил на свои платы уже когда давно появился стандарт АС97, я встречал платы на 815 и даже ранние на 845 чипсете с таким чипом.
Я уже тут спрашивал, по-моему, но есть ли какие-нибудь альтернативные банки на эту карту?



А как включить звук с миди-дочки? А то как бластер работает, а GM молчит. Там еще что-то нужно прописать, кроме SET BLASTER?



Попробуйте SoftMPU. У этой карты нет аппаратной поддержки MPU-401.



Ага, значит, аппаратно не поддерживается. А зачем тогда на ней WT разъем?



Просто "MPU-401-совместимый" является не единственным способом, по которому можно "общаться" через этот интерфейс. В данном случае имеет место альтернатива в лице SB-MIDI.



К сожалению не подходит. Удивительное дело, когда я гуглю Analog Devices 1886A я нахожу какой-то даташит и свой пост на вогонсах



какие из них идут под Виндовс? Под каким именно?



@Gravis Ultrasound, ответом на вопрос должен быть список из десятков или даже сотен наименований, выпущенных, примерно до 2001 года. Некоторую часть рассмотрел в своих обзорах один человек, что удобно для их сравнения, знакомьтесь (ссылка на плейлист): https://www.youtube.com/playlist?list=PL5T8bmLxd_T0EaPr1jxxoBT5t14D1yhqd



Сегодня пришел к вам с философским вопросом. Я обзавелся десктопом. Воткнул туда Вуду 3, в общем делается все как в детстве. Встал вопрос со звуковухой. У меня в детстве была SB AWE64 Value. Но я не так чтоб сильно закреплен за ее звучанием. Щас у меня ряд ноутов с Yamaha XG YMF754-R и мне почему-то кажется что ее General Midi куда лучше чем то что было у Креатива. Не знаю что делать Мне бы в чистом досе GM иметь хороший, а в винде нормальный EAX 1-2.

Еще вопрос, что такое Aureal Vortex 2, чем знаменит?



В идеале - Roland SC-55, хоть в ДОСе, хоть в Винде.
А SB AWE 32 - отличный универсальный вариант.
Вариант с добавлением "изюминки" - GUS (только для МИДИ и игр, поддерживающих железяку нативно), лучше иметь ещё любой "SB-компатибл" на борту, тина ESS-ки хотя бы.

Чистотой звука, но главное крутым A3D-звуком (в приложениях поддерживающих эту технологию), для ДОСа- не нужно вообще. Про технологию читай отдельно, про поддержку допплеровского эффекта, отражения от стен и прочее.



Вариантов миллион, необязательно ограничивать себя картами с набортным WT. Выбирайте понравившуюся ISA-карту с разъёмом для дочки и PCI с EAX. У меня в конфигурации с двумя звуковушками стоит ESS1688 с Yucatan FX и SB Live! CT4760. Удобно, что первая неPnP, а значит Windows её вообще по умолчанию не видит.



Детство у всех разное.

У кого в детстве был Креатив будут рвать рубаху что Креатив - езмь эталон. Это не делает его эталоном, хотя и 80% игр на него, по понятным причинам ориентировались.

В таком варианте две карты - оптимально. В ДОСе можно и нормальную карточку, а в Винде - Винде пофиг на каких прерываниях кто висит.

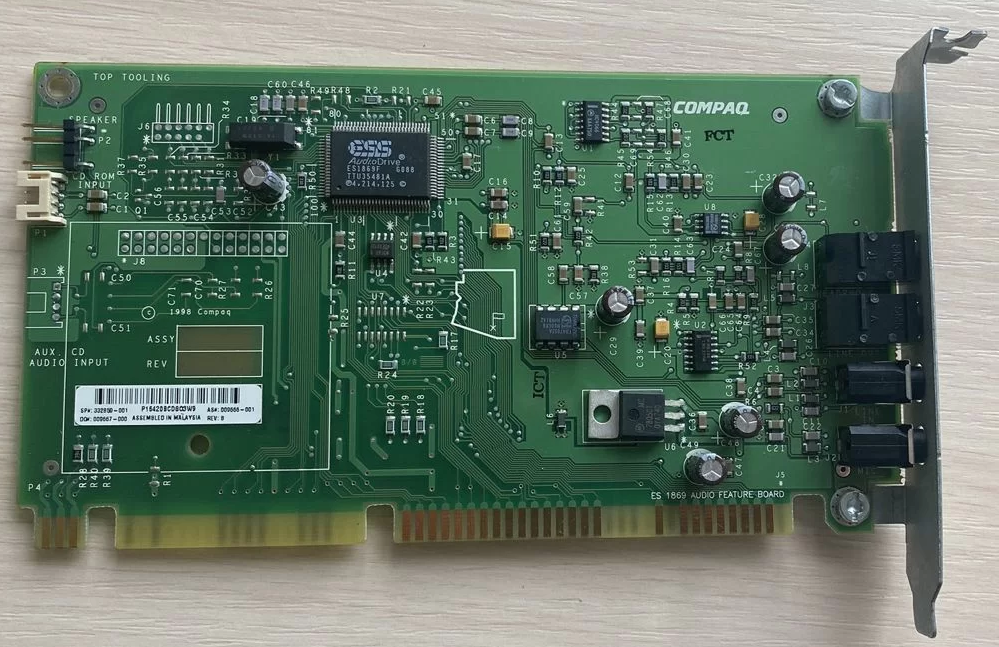

Коллеги, подскажите, на брендовых карточках типа этой реально распаять разъём Wavetable и полноценно его использовать? На фото J8 почему-то средний контакт снизу пустует, хотя на моих дочках задействованы все 26. Это не очень понятно. И вообще, стоят ли платы Compaq внимания или они ничем особо не лучше в сравнении с какой-нибудь Edison Gold-16?



Если ты под "распаять разъём" понимаешь только воткнуть туда гребёнку - то забей. Там не распаяна какая-то обвязка.
Нужно разбираться, чего и куда идёт, лазить по даташитам. В принципе, не выглядит нереалистично, её там не много. Но это уже работа в разы сложнее.



@Колючий, спасибо, понял, что игра не стоит свеч.



Там штук шесть SMD конденсаторов и резисторов всего-то надо впаять. Можно по подобной карте глянуть и прикинуть номиналы. А может, они там даже не все и нужны. Найти бы фото похожей карты с распаянной гребенкой или схему...
