Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@radical1010, ради цели получить породистый экземпляр на базе ESS 1688/1868/1869 оно того не стоит. Тем более, карта кастрирована не только в этом - у неё ещё и отсутствует Gameport.



Сам никак не соберусь добавить WT гребенку на соло-1. Есть, правда, другая, уже с гребенкой, но без sb-link.
А какие карты вообще можно считать "породистыми"?



@radical1010, например, Terratec и Turtle Beach.



Turtle Beach в наших краях редкость сама по себе, хотя я Santa Cruz как-то прикупил ихний.
А Terratec мне почему-то одни Solo-1 попадались.
А Labway хорошая контора? Ямахи есть ихние.



В те времена, когда было всё это актуально, их было у нас тут полно.
В Мультимедиа Клабе на Ленинградке частенько бывал, там у них этим добром было завалено всё.

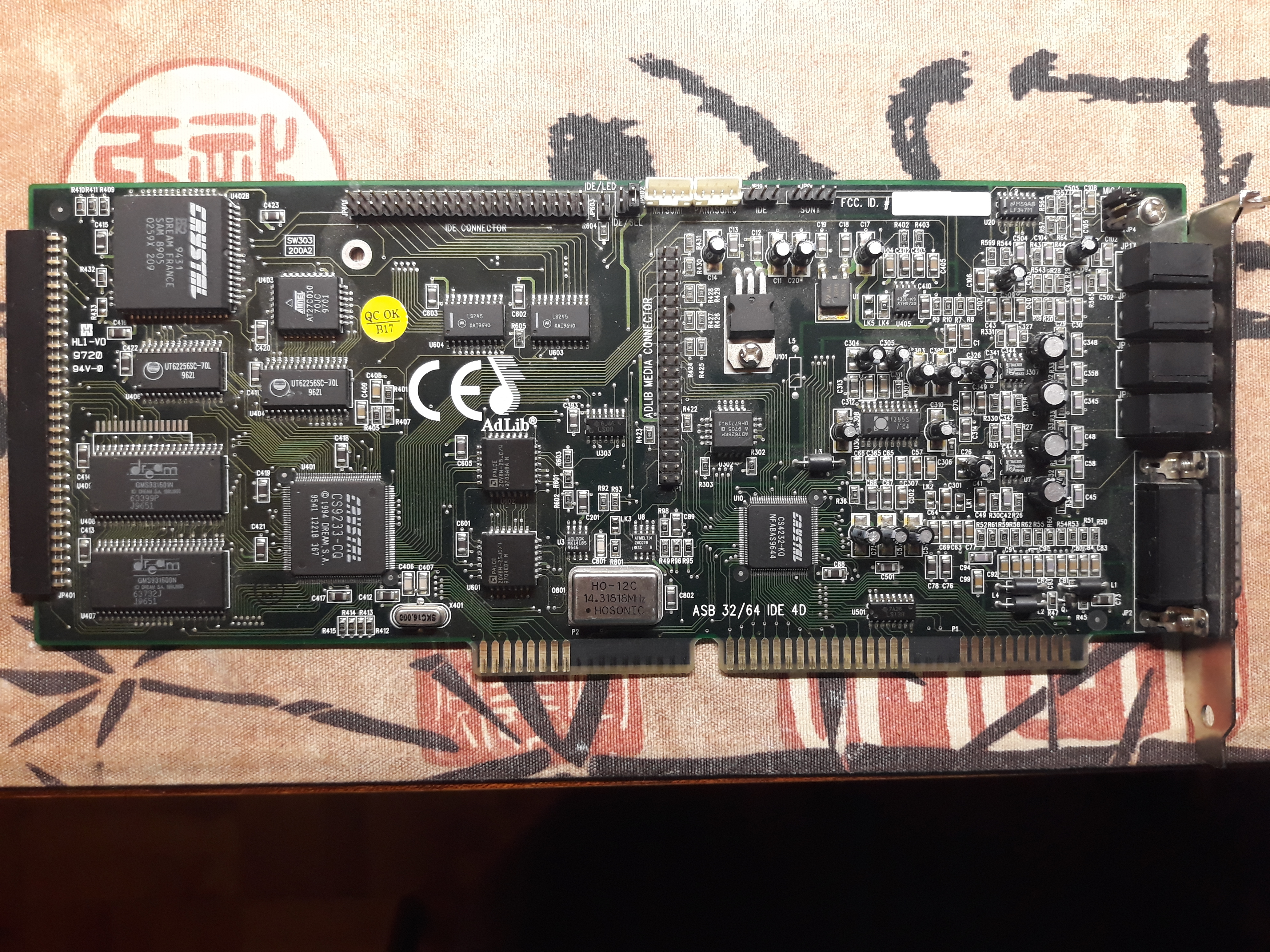

Привет всем! Попался мне вот такой экземпляр. Порылся в Инете, нашел и диск и мануал, воткнул в комп - работает! Проблема в том, что миди музыку она выводит как Adlib. А в мануале написано: "The Ad Lib Wave Table General MIDI’s Background GM was originally intended to expand the market for MIDI “song files” distributed on floppy disk or CD-ROM. These files consist of MIDI data instead of audio, and usually play back through MIDI-compatible sound modules. These generators receive data over MIDI that tells them what notes to play, and which timbres to use. Typical sound generators contain at least 128 different instrument sounds (called “patches” or “sound programs”), and often more. Although MIDI data can address up to 128 different instrument sounds over 16 different software channels, prior to GM sound assignments were not standardized." То есть она может работать и как WT? (Плюс слева внизу две микросхемы похожие на ПЗУ). В спецификации написано:
Features:
- Crystal™ Chip set CS4232-KQ
- Dream™ Chip set SAM9233 Wave Table Synthesizer
- Dream™ Chip set SAM8905 Effects Processor (PRO series only)
- Dream™ Chip set GMS9332 - 32 Mbit Sample Set (ASB 64 Wave PRO only)
- Dream™ Chip set GMS9308 - 8 Mbit Sample Set (ASB 32 series only)
- Playback MIDI files with wavetable and FM synthesis simultaneously (это как?)
- 64X oversampling combined Delta Sigma DAC/ADC
- 16-bit and 8-bit digital sound in stereo and mono
- Record and Playback 5.5KHz-48KHz in stereo or mono (для 96 года - не хуже GUS!)
- ADPCM (m-law/µ-law hardware compression/decompression)
- Ultra high quality CODEC for ultimate sound performance
- CODEC capable of signal to noise ratio exceeding 85db
- Single and Dual DMA support for simultaneous recording and playback
- Multi-output (line and headphones output)
- Stereo Microphone (standard or line powered)
- AMC Ad Lib Media Connector (for CyberComm or CyberISDN)
- Enhanced IDE Interface - 4D & Surround Sound for 4 Speakers (PRO and 4D series only)
Может я что-то недопонял, (с английским у меня плоховато), либо тут еще что-то надо...



@Oleg Krylov, в играх в setup ставьте General Midi в устройстве воспроизведения музыки.



Почему бы и нет? Если у неё имеется и FM-чип, и WT-синт, то что мешает ей гнать МИДИ-команды на оба?



Обычно либо-либо или я что-то путаю?



Ну, дык у тебя ж карточка "необычная". Я не знаю, просто подумал, что нет особох проблем отправлять поток одинаковыех данных (коим является набор миди-команд) на несколько устройств.



Спасибо! Даже честно говоря не ожидал! Она те только по GM работает, но и по всем Roland-ам, (на Roland LAPC иногда спотыкается), и по MT32. Тему можно считать закрытой. Лишь небольшой вопрос вдогонку, сзади гребенка под специализированный модуль памяти. Это что, если его добавить, то еще в него можно звучки как на GUS или AWE загружать?



Товарищи, кто имел дело с Aztech третьего поколения? Если верить этой таблице, речь идёт об Aztech Multimedia Pro 16 ABI/ABO (MMSN850/1996/AZT 2316-S/YMF262-M). Интересует качество звука, как у неё с совместимостью с играми под чистым MS-DOS, нет ли проблем с дочками (зависание нот и т. п.), инициализацией и т. д.?



А как оно узнает что синт нужно переключить с GM на MT-32 (если вообще это возможно в твоём случае)?!
Или тебе всё равно, что MT-32 будет пытаться играть на GM-синте?



Вот тут мне видится проблема. DOS игры сами разбираются, чего и куда они отправляют. Для разных синтезаторов у них могут быть совсем разные композиции заготовлены. Плохо понимаю, как их можно заставить одновременно использовать и FM и WT, если их разработчик об этом не подумал заранее.
Может быть речь о спецсофте каком?



Я имел в виду, к примеру на уровне драйвера винды, как это будут делать игры - без понятия, скорее всего никак. А в винде миди-поток идёт на один порт (стандартный 330, к примеру), а карта гонит их сразу на оба встроенных в неё синтезатора и FM, и WT (т.е. AdLib команды для FM-синтезатор на 388 порту это одно, а GM MIDI на 330 - другое).
Это всё теоретический бред от меня, я без понятия что и как в этой карте сделано, но в описании выше написано же про ОДНОВРЕМЕННЫЙ вывод. Я просто пытаюсь объяснить как это может быть реализовано и в целом не вижу проблем (со своей делитантской точки зрения).
В общем, тоже интересно узнать как это на практике реализуется(ли) и где.

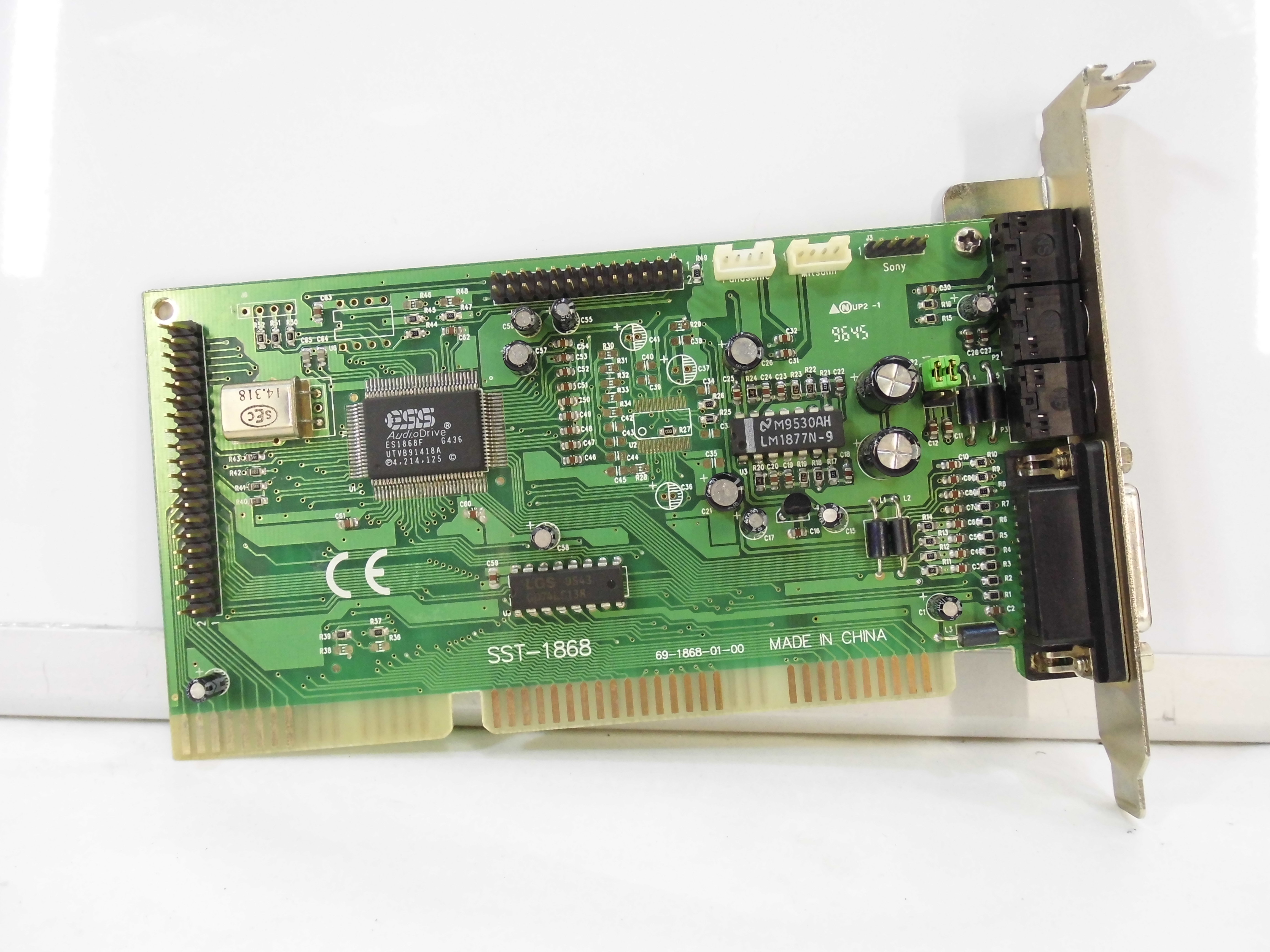

Подскажите, ESS1868 = SST1868?

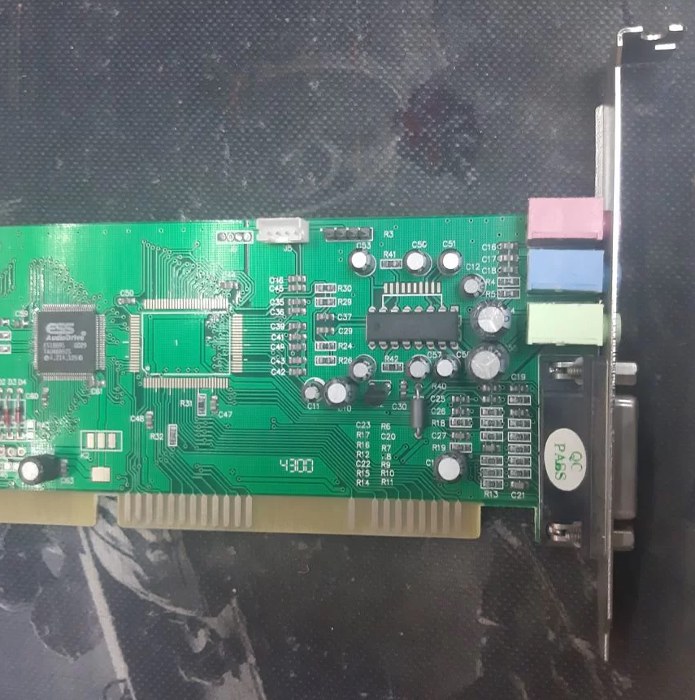

Чип 1868. Блок расширения стереобазы не распаян. Если карта не окажется шумной - то очень хороший и удобный SB Pro II клон, умеющий ESFM

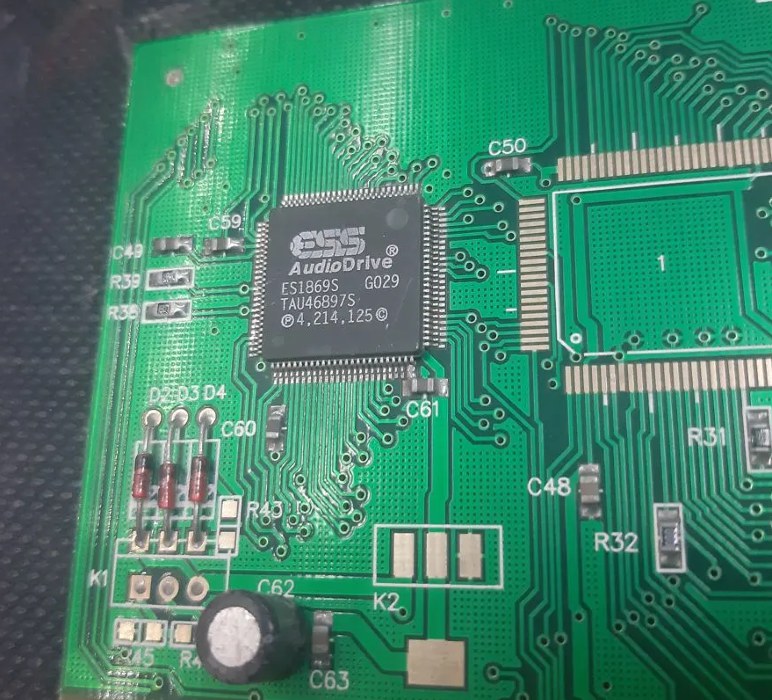

Подскажите, что за 1869s, что s означает? Смущает большая и не распаянная контактная площадка.



Тип упаковки F- прямоугольник, s -квадрат.



"гребенка", что это?
