Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Подскажите, ЦАП в фулл дуплексе и халф дуплексе - в чем разница с точки зрения потребительских свойств? В Edison Gold 16 пишут, что не полный дуплекс, чем это грозит?



Кстати, в некоторых играх помогало вместо бластера выбрать адлиб, с которым звук был нормальный



По идее, если звуковая карта используется только для воспроизведения звука/музыки, то разницы никакой. Не смогут работать всякие Скайпы с Вайберами, потому что им нужна возможность одновременной записи и воспроизведения звука.

--- добавлено 14 сен 2022, предыдущее сообщение размещено: 14 сен 2022 ---

Кстати, у меня в системнике с SS7 установлена Edison Gold-16 5.0. В отличие от версии 3.3 на базе ES688, она сделана на чипе ES1868 и использует два канала DMA (1 и 3). Кажется, у неё есть полный дуплекс, но в каком-то ограниченном моно-режиме.



"По идее, если звуковая карта используется только для воспроизведения звука/музыки, то разницы никакой. Не смогут работать всякие Скайпы с Вайберами, потому что им нужна возможность одновременной записи и воспроизведения звука." + про монопольное использование устройств приложениями не забывать в до-nt эру (я так понимаю, касалось всех ISA аудиокарт). Для меня так большим сюрпризом стало когда я первый раз не смог одновременно получить звук в двух программах, правда потом успокоили что под 2000 и выше тоже не бесконечное количество доступно, при n-ом запуске копии аудиоприложения вместо звука будет так же тихо, как и под win9x.



Юра, а этой карте под дос действительно никакие драйвера не нужны, только пропись set blaster переменной в autoexec?



Если речь про Gold-16 v3.3, то она на чипе ES688. Для поддержки Sound Blaster Pro для звука и музыки нужно прописать только SET BLASTER. Больше ничего не нужно.



Понял. А дрова от ESS стандартные, если, к примеру миди нужно?



На ESS 688 дочки ни разу не проверял. Скорее всего, понадобится дополнительно запустить SoftMPU. От ESS, по идее нужна только программа ESSVOL, позволяющая регулировать громкость каналов.



Я пробовал, не работает.



Дочка не работает? Нигде?



для ESS688 нужен атрибут SBMIDI, вроде



В досе не работает. Сегодня могу еще раз попробовать.



Учитывая требование SoftMPU "EMM386 4.46+ (MS-DOS 6.2) or QEMM 7.03+", могу предположить, что возможны проблемы с поздними DOS-играми, использующими защищённый режим памяти. Надо будет тоже попробовать, как доберусь до системы с 386-м процессором, где у меня как раз стоит ESS 688. Пока использовал SoftMPU только на системе SS7 с ESS 1868, чтобы включился Intellegent Mode для CM32L в игре Gods.

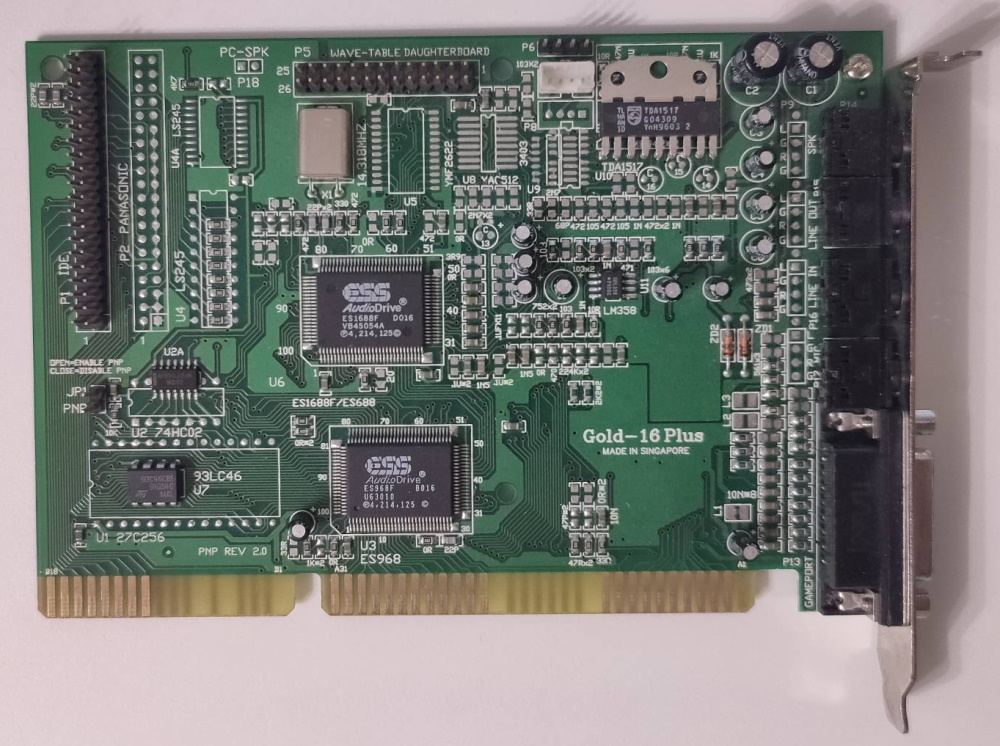

Попала ко мне в руки звуковушка на базе ES1688, вот такая:



Сразу выяснилось, что у неё сломано гнездо LINE OUT, поэтому пришлось его перепаять. После этого смог полноценно её проверить. Сначала протестировал её в режиме ENABLE PNP (джампер НЕ установлен). В этом случае по умолчанию карта занимает ресурсы 220/5/3/300, но с помощью ESSCFG можно выставить 222/7/1/330. В большинстве игр звук воспроизводится без проблем, исключение - Doom, где звук слышен буквально пару секунд, потом вырубается

Потом я воткнул джампер, установив таким образом режим DISABLE PNP. В результате карта по умолчанию ломится на 220/7/1/330 (что, по сути, и надо), при этом ESSCFG не даёт возможности выбрать порт, IRQ и DMA. В Duke3D, Doom и старых играх, использующих только FM, всё в норме, дочку слышно. Одна замеченная проблема - вторая Кирандия, которая при запуске почему-то сообщает "Unable to find sound driver" и в игре не выдаёт ни звука, ни музыки. С полностью PnP-шной ESS 1868 такой проблемы нет. Пока не разобрался с причиной этой проблемы.



Имелось в виду 220?

И вообще, тесты в чистом DOS проводятся или в винде?

В смысле? GM-дочка на WAVEBLASTER-коннекторе?
При чём тут FM тогда?
И вообще, не велика заслуга - заставить работать FM на 388 ума не надо, вернее, вообще ничего не надо, оно ДОЛЖНО РАБОТАТЬ по любому.
А вот чтоб у тебя "DIGITAL SOUND" везе без проблем заработал (без обрывов, кваканий и прочего) - вот это и есть первоочередная задача.

Для второй Кирандии это нормально, было там что-то из этой серии.
Опять же, ты запускаешь под виндой в ДОС-окне или чистый ДОС?
Там для винды нужно было файл драйвера кидать в папку системную винды (когда он в папке игры - не помогало). Я про это уже тут писал где-то по памяти, но хрень такая была точно.

А карточка эта вроде должна быть отличная и беспроблемная.



Да, 220, только чистый MS-DOS 6.22.

Да, GM-дочка на WAVEBLASTER коннекторе. Имел в виду, что протестировал несколько разных игр, воспроизводящих звук средствами и FM, и PCM, и General MIDI.

Про Windows помню, хотя мне это тогда не помогло - сообщение с ошибкой драйвера исчезло, но звук не появился. Вторая Кирандия (CD-версия) весьма привередлива к звуковым картам - у меня это уже второй случай, когда она отказывается под чистым MS-DOS воспроизводить звук. Раньше у меня было то же самое с какой-то ESS, но касалось только оцифрованного звука (в сетапе он называется digitized sounds), музыка воспроизводилась нормально. А сейчас unable to find audio driver и полная тишина.

Да, она рабочая, в этом я не сомневаюсь, в большинстве игр всё отлично. Думаю, какие-то нюансы, связанные с драйверами. В частности, у неё есть отдельный чип ES968F. Возможно, нужен другой драйвер или же одного ESSCFG недостаточно.



Комрады помогите. Есть звуковуха SB 128 PCI (CT4810), все работало под досом через SBINIT. Обновил биос материнки (№1 в подписи) с модом (патчер AWD64GB, исходный биос на год новее моего) для поддержки винтов до 128 гб (штатно не видит более 32гб). Все норм, но внезапно отвалилась звуковуха. Сначала под win98 не было звука (хотя все ставилось), под дос в играх какой-то дробный мусор (как буд-то конфликтует что), sbtest вешалась вообще. Ковырял настройки биос в части прерываний, переставил дрова под вин98, по итогу звук в вин98 есть, а под досом ни в какую. Сейчас под дос звука нет вообще, sbinit все грузится, sbcfg все показывает, но при запуске sbtest пишет, что не может инициализировать SB16. Я так подозреваю, что-то в настройках биоса надо крутить. Что надо сделать, чтобы звук под досом появился?



самое простое - clear CMOS для начала, не помогло - попробовать карту в другой слот переставить, поотключать в биосе резервирование прерываний для USB и VGA



Помогло перестановка pci звучка в другой слот (не понятно почему). Без этого один раз заработало под досом, ctrl+alt+del нажал, все снова не работает, не понятно, ничего же не делал. А как переставил, все вопросы снялись. Не подскажешь почему?



конфликт прерываний, сама карта и эмулируемый ею бластер должны занимать разные прерывания и, желательно, не конфликтовать при этом с другими устройствами
