Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Cifra, ты можешь в диспетчере устройств Windows 98 посмотреть ресурсы, используемые звуковой картой. И, соответственно, понять, в чём суть конфликта.



В досе стало работать все стабильно, а вот в вин98 нет, нет, да какие-то проблемы, сейчас звук есть, но нет уверенности, что при следующем включении и перезагрузке не отвалится. Причем никаких конфликтов нет, все драйвера стоят, работают нормально, тока звука нет. Не нравится мне эта конструкция PCI звук - Legacy ISA эмуляция. Заказал на Авито ESS1868F, через пару дней приедет, оно как-то надежнее, я теперь понимаю почему за isa звук все топят.



Нет, не поэтому =)

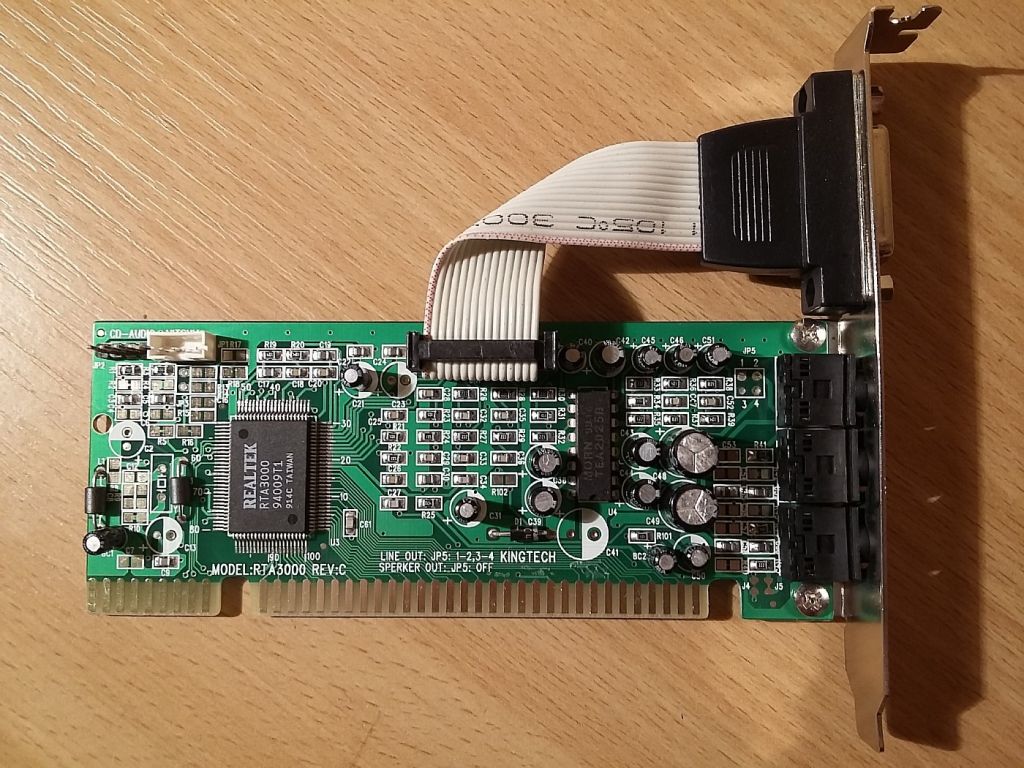

Что за карточка, чем-то примечательна?



@radical1010, судя по положению входов для осциллятора, это перемаркировка Avance Logic ALS200. Теоретически умеет в SB16, но не везде хорошо - в этом плане похожа на печально известную Vibra 16XV. ФМ пишут тоже, что "свой" и не очень.



Ищу просто низкопрофильную карточку для слим корпуса, у которой гейм порт на шлейфе отдельно.
Нашел знакомые мне карты такого вида вроде
YAMAHA ymf719e-s
ESS1869

видел также
Crystal ASONIC-PRO/4235
OPTi 82C931
AvanceLogic ALS120

Что из этого предпочтительней?
Пока смотрю на ESS1869, у нее есть WT (как и у ямахи и опти)



@radical1010, я бы поискал ALS100 (не 100+) - у него клон OPL3 и нормальная поддержка SB16. На второе место поставил бы упомянутые ESS и Yamaha, но там стоит смотреть на важные для кого-то моменты: у Yamaha каноничный OPL, который имеет сложности с инициализацией в некоторых играх в случае слишком быстрого проца. Те же самые проблемы, но в меньшей степени и с инициализацией SB. А ещё у ямахи отсутствует ADPCM малой битности. Ну и небольшой баг микшера SB есть, но он легко решается.
У ESS по всем этим параметрам дела получше, но сами карты, к сожалению, часто попадаются дерьмовые из-за желания сэкономить копеечку. Ямаховские почти всегда сделаны по референсному дизайну.

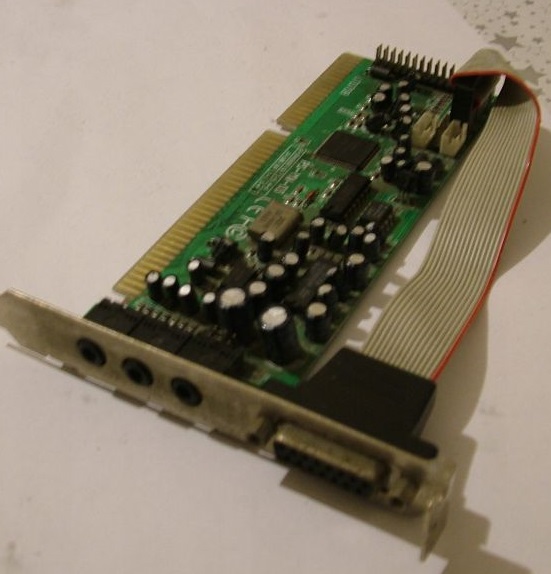

ESS такая
Коллекция ретро ноутбуков и прочих РС - SC-ESS1869

ямаха тоже не сильно фирменная



На ямахе не вижу возможности отключить встроенный усилок. Это не значит, что её там нет - просто фото получше нужно.

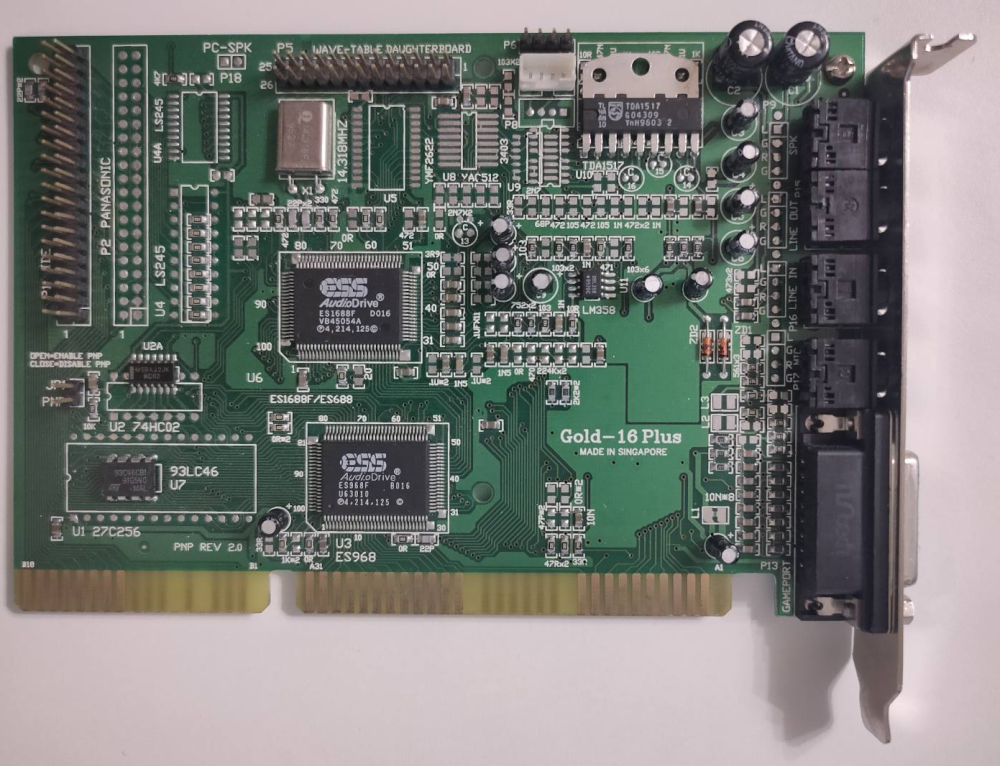

Более-менее изучил эту Gold-16 Plus. Оказалось, с Кирандией 2 всё в порядке - я по ошибке недоделанную сборку пытался запустить (забыл её удалить), в которой игра от диска отучена, а файлы в папку с игрой не скопированы. Вот игра и ругалась на это таким неожиданным образом - Unable to find sound driver. Как только запустил правильную версию размером ~300 Мб - сразу всё запустилось без вопросов.

ESS ES1688+ES968

Узнал, что эта карта умеет работать и как PnP, и как nonPnP (есть ещё карта на чипе ES1688, но без ES968, так она умеет только nonPnP). За выбор режима отвечает джампер слева внизу. Особенности:

1. В nonPnP режиме выбрать порт/IRQ/DMA невозможно, потому что на плате не распаяны отвечающие за это перемычки. При любом раскладе она будет ломиться на 220/7/1/330. ESSCFG запускать надо.
2. Если включить PnP, то карту начинает видеть Windows. В этом режиме ESSCFG позволяет выбирать занимаемые картой ресурсы. В остальном разницы никакой.
3. При использовании ESSVOL уровни громкости живут своей жизнью - могут сохраниться, а могут сброситься после запуска очередной игры. С SETVOL такой проблемы нет.
4. Драйвер ES968.COM или его улучшенный аналог от фидошника (кажется, ESS_INIT.COM) запускать не нужно, без него всё работает. Кстати, этот драйвер запускается, только если карта в режиме PnP.

С Edison Gold 5.0 (ES 1868) по звучанию разницу не почувствовал, обе достаточно хорошо сделаны. Фоновый шум в наушниках вообще не слышу, если на компьютере-микшере стоит громкость 40 из 100, а на компе с ES1688 все уровни выкручены на максимум (15). Громкость при этом вполне достаточная.



А что, если не включить, то не видит?



@MAN-biker, просто если без PnP, то винда обнаружит карту только через специальную процедуру обнаружения для не-PnP, которая запускается из управления оборудованием. Второй вариант - установить драйвера руками, прописав в них нужные ресурсы.



Да, нужно запускать мастер установки оборудования, соглашаться с предложением поискать не PnP оборудование. Мастер ничего не находит, далее соглашаюсь на предложение указать параметры вручную. Выбираю "Звуковые и игровые устройства" (кажется, так) -> ESS Technology -> ESS 1688 (ещё был вариант ESS 1688 WDM, но его не пробовал). После этого мастер сообщает, что драйвер на оборудование успешно установлен. Интересно, что если все программные ползунки громкости выкручены на максимум (микрофон и линейный вход - 0), то под Windows 98 слышен едва уловимый фоновый шум, а под MS-DOS его вообще нет.

--- добавлено 21 сен 2022, предыдущее сообщение размещено: 21 сен 2022 ---

Кто в курсе, зачем нужны драйвера es968.com (ESS 1688) или es1868.com (ESS 1868)? Для ESS 1868 я отключил эту строку в config.sys и у меня вообще ничего не изменилось. Вроде как этот драйвер должен выполнять инициализацию звуковушки, но с этим прекрасно справляется ESSCFG. Я сначала предполагал, что они взаимозаменяемые, но запуска только es1868.com (без ESSCFG) недостаточно - звука не будет. На dosdays в инструкции к ESS 1868 предлагается использовать обе программы вместе.



По-моему, если у звуковухи есть IDE-разъём на плате, то .com файл включает поддержку IDE разъёма (к нему, например, тогда можно подключить CD-ROM).

У меня когда-то давно была какая-то ESS, так там вот так вроде работало.



Для подключения встроенного IDE CD-ROM контроллера.



@Grue13, @Uka, это касается именно 1688 и 1868 или всех ESS для ISA? А то у меня на системе с 386-м процессором CD-ROM, подключенный к ESS 688 (Edison Gold-16 v3.3), прекрасно пашет безо всяких драйверов на звуковуху (только SET BLASTER). Естественно, драйвер CD-ROM в конфиге присутствует (какой-то стандартный типа oak).



@Yuriy_X, это было так давно, что я даже не помню, какой именно вариант ESS у меня был (вроде 1688, или 688, или 1868 - уже забыл) и какой был конкретный клон-производитель.

Но без этого файла .com в config.sys CD-ROM (подключённый через звуковую карту) не работал.

Процессор тогда у меня был 486DX4-100 (100 MHz), шина ISA.



Ещё интересует момент: на этой карте вверху есть нераспаянная площадка с обозначением PC-SPK. Если туда впаять разъём для подключения PC SPEAKER, то он будет работать? Как это можно сделать красиво?

--- добавлено 21 сен 2022, предыдущее сообщение размещено: 21 сен 2022 ---

Есть смутная догадка, что этот драйвер нужен только для PnP. Потому как ess_init.com у меня запустился только в этом режиме.



А если не включать, карту в виндовс нельзя использовать?



@Cifra, можно, конечно. Просто драйвера ставятся чуть по-другому (сообщение #7133).
