Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



В целом тебе как лучше с вкл pnp или выкл? Вклю в биосе аналогичной опции как то влияет?



Мне больше нравится вариант без PnP, потому что карта сразу занимает правильные ресурсы (220/7/1/330). С PnP бывают сюрпризы, например, в целом хорошую карточку Aztech 2320 мне не удалось заставить использовать IRQ 7 (она занимала любое другое, только не 7). Но выбирая nonPnP, нужно иметь представление, как освобождать эти ресурсы от других устройств, если они тоже туда ломятся. Вариант с PnP в некотором плане легче в настройке под Windows. Под MS-DOS в случае с PnP тоже достаточно просто - нужно лишь запустить ESSCFG, он сам найдёт свободные ресурсы.



У меня вроде карта была только PnP, для неё в DOS была необходима ESSCFG.

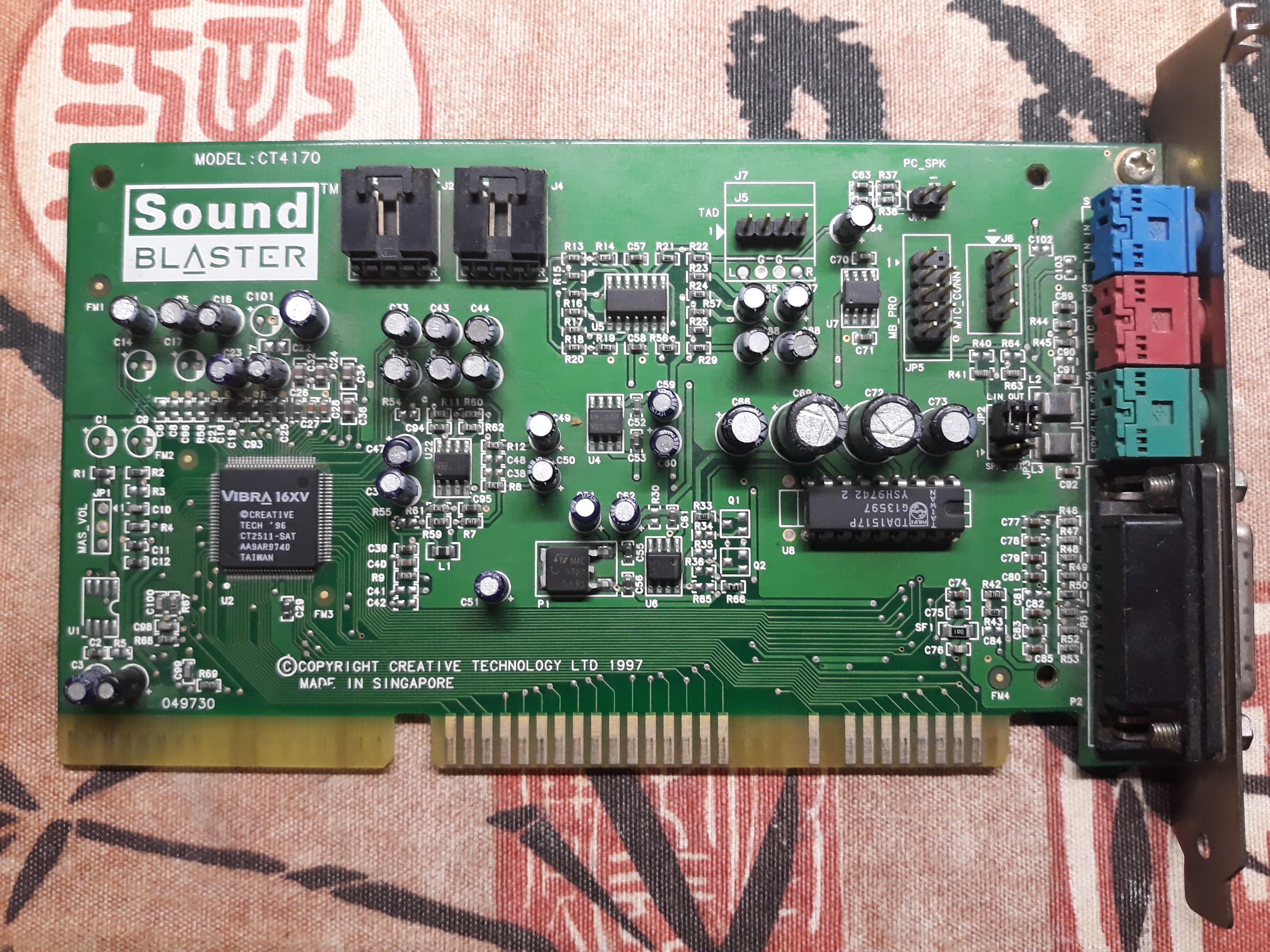

Всем доброго времени суток! Подарили вот такую карту. Все работает, можно сказать даже хорошо, (для нее), если бы не одно но... При загрузке, (перезагрузке), устанавливается на 220/10/300/0/1, что в DOS-е не всегда удобно. Инициализирую CTCM-ом, и приходится каждый раз запускать его утилиту и ставить на 220/5/330/1/1. (С 3 DMA не работает категорически, на разных "матерях" тест не проходит). Кто знает, как и чем ее заставить сидеть хотя бы на этих адресах? Сейчас конфиг такой: AMD K6-2 300/Asus TX-97-E/64Mb/Trio64V+/7.6Gb Samsung. В Win98Se, в ресурсах, поставил адреса принудительно - все работает без вопросов. P.S. Контакты чистил, поврежденных, сколотых элементов нет, электролитов непропаянных нет.



@Oleg Krylov, у меня эта карта по умолчанию использовала порт 220, IRQ 5 и два DMA - 1 и 3. Соответственно, переменная SET BLASTER имела значение A220 I5 D1 H3 T6. Я бы попробовал в биосе отключить всё неиспользуемое (COM, LPT), потом обновить ESCD и посмотреть, куда она встанет.



Чего неудобно? ОДИН РАЗ прописать в автоэкзеке одну строку?



To Yuriy_X Пробовал, (написал же, что и на разных материнках). И на этой отключал и LPT, и Com, (кроме первого, и меня на нем "мышь"). В PnP сетапе 10 IRQ биндил... - бесполезно. Такое впечатление, что у карты собственный CMOS съехал на эти значения и приходится каждый раз ее переинитить.
To MAN-biker Многие, (особенно старые DOS игры), не воспринимают такие настройки. Им нужно 220-240, 5-7, 1. В autoexec-е у меня нормально прописано - A220 I5 D1 H1 P330 H6. Старые игры, особенно без настроек звука, ориентируются именно на эти настройки. При 0 DMA и 10 Irq либо виснут, либо уходят на перезагрузку, либо идут без звука.

--- добавлено 21 сен 2022, предыдущее сообщение размещено: 21 сен 2022 ---

Поскольку материнка Intel, может попробовать ICU ?



@Oleg Krylov, Вы писали "Инициализирую CTCM-ом, и приходится каждый раз запускать его утилиту и ставить на 220/5/330/1/1." То есть после иницициализации CTCM-ом карта занимает правильные ресурсы и работает без проблем?

--- добавлено 22 сен 2022, предыдущее сообщение размещено: 22 сен 2022 ---

Кто подскажет, почему при использовании EMM386 с любым ключом (NOEMS, RAM) отключается оцифрованный звук в Doom и Duke3D (MIDI есть). Как только отключаю эту строку в конфиге, проблема исчезает. При этом есть игры, также использующие защищённый режим (н-р, Little Big Adventure 2), которые издают оцифрованные звуки вне зависимости от EMM386. Проблема в самих играх или где-то глубже? Звуковая - ESS 1868, 1688, инициализируется стандартной утилитой ESSCFG.



а разве ей нужен вообще EMM386?

У меня такой вопрос, кто-нибудь пробовал использовать платы SIS с южником SIS 965 и новее под DOS?
Я пробовал на 964/964L, карта SOLO-1 работала превосходно.



Нет, ей не нужен EMM386. Просто интересно, почему наличие EMM386 в конфиге приводит к отключению оцифрованного звука в некоторых играх.



@Yuriy_X, включать EMM386 и перебирать все загружаемые драйвера/TSR и прочее.
Если звуковая не PnP, то убедиться что подразумеваемый конфиг (в т.ч. в SET BLASTER) соотвествует тому, что реально выставлено джамперами.



@TBAPb, "перебирать все загружаемые драйвера/TSR и прочее" - имеется в виду пробовать другие? То есть цифровой звук в Doom и Duke3D может не воспроизводиться из-за какого-то конфликта EMM386 с драйверами?



У меня Duke3D не запускался в лучшем качестве, чем 800х600, из-за EMM386



Правильно делают.
Я имел в виду прописать в автоэкзеке значения
220/7/330/1/1
которые будет работать всегда и везде.



Всем! Проблема решена. Правда немного через ж... Мучился, мучился с установкой на разные матери, в конце концов достал 486 машину, поставил на нее, (Asus 486sp3). Первые несколько запусков все было нормально, потом снова адреса съехали! В конце концов убрал CTCM и проинитил эту карту через дрова SB16, (т.е. как не PnP) - заработала! (на A220 I5 D1 H1 P330 и пока держится, с 3 DMA так и не дружит). Подумал, от добра - добра не ищут и оставил так как есть. Мое мнение - "накрылся" EEPROM, ну не совсем, а так...



Установил в пк ESS1868F. Есть вопрос. Под вин98 все пашет. ДОС приложения под виндой тоже полный спектр, а вот под чистый ДОС не могу запустить general midi, т.е. если выбирать на эффекты и музыку SB, все норм, а если на эффекты Sb, музыка midi, то пушки бахают, а музыки нет (330 порт). В чем может быть дело?



Музыка пошла на внешний порт, на MPU. Так что если у тебя нет синтезатора подключенного к этому порту, (обычно Game Port), музыки не будет.



Эмуляцию как-то можно вкл? Не знаю, гейм порт выключить? CT4810 PCI под досом это умел.



Нет. Насколько знаю ESS этого не умеет...



У меня CT4170 настраивалась на DMA 1 (Low DMA) и 3 (High DMA). При этом High DMA=3 приходилось вручную прописывать в ini игр, иначе они ругались, что High DMA не может принимать значение 3. Такая вот кривая карта, с этим ничего не поделаешь.
