Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@radical1010, я бы предпочел nonPnP. Ей железно даётся 220/7/1/330, а AWE - что останется. Под Windows такой вариант также предпочтительнее, потому что AWE64 не будет бодаться за ресурсы со второй звуковухой (её по умолчанию вообще не видно).



У меня ава становится на
A220 I5 D1 H5 P330 E620

Из nonPnP есть ESS Gold (но на ней дочка не работает без софт MPU, как я понял)
Opti 82C929A
ES1698FC



В паре с nonPnP картой её можно назначить, например, 230/5/3/6/620.

Я с такими ESS не сталкивался, не могу ничего сказать. Могу порекомендовать ES1688, именно nonPnP версию или с возможностью переключения между PnP/nonPnP (бывают только PnP).



Я настроил звук в DK на карте ES1373 встроенной в материнскую плату.
Звук инициализируется через APINIT, в меню звукового устройства выбрал SOUNDSCAPE
Долго не играл, но на заставке, в меню и на первом уровне вылетов не было.



Попробовал проверить это на еще одной встроенной в материнскую плату подобной карте. Чип маркирован CT5880 в отличие от ES1373 на предыдущей плате.
Чип действительно оказался другой, через APINIT инициализация не заработала вообще. Сработали только драйверы SBINIT. На ES1373 работали оба варианта.
Действительно, на этой плате DK вылетает сразу же при заходе в sound setup.



Разрулил AWE64+ES1698FC для работы на одной системе.
AWE64 заняла A220 I7 H7 D0 B330
ES1698 заняла A240 I5 H7 D1 B320

Плата такая
ECS P6BX-Me
встроенная звуковуха выключена, отрублены также порты COM/LPT

Колонки подключил к ESS, соединил выход AWE64 c входом ESS.
AWE64 инициализировал через unisound, ES 1698 (она non-pnp) драйвером от 1688.
Карты работают обе, если выбрать в игре соответствующие ресурсы.



Доброго всем времени суток! Подскажите, пожалуйста, есть какой-то приемлемый вариант сделать звук, включая midi, на стареньком 486-ом ноутбуке для работы в ДОС и WIN95 (dx4-75 мгц)? Звуковую карту pcmcia найти достаточно сложно, либо ее цена будет не совсем адекватной.



Субьективно, PCMCIA возможно проще и дешевле выйдет (либо же более современный ноутбук присмотреть)...
Иначе только DAC, только covox.



S2P - Serdashop

TNDLPT: Tandy sound on parallel port - Serdashop

https://www.serdashop.com/OPL2LPT



Спасибо за инфу, но как я понимаю, это уж очень компромиссные варианты. Может ли быть реализован вариант выноса наружу слота ISA или PCI посредством присоединения через PCMCIA? По аналогии так, как предлагают китайцы на ALI (по запросу внешняя видеокарта для ноутбука), вместо модуля wifi втыкается mini-pci разъемчик и слот PCI выводится наружу, подал питание и вуаля - у тебя полноценный PCI разъем снаружи ноутбука.



Для понимания - сейчас PCI-to-PCMCIA (т.е. с обычного "десктопного" PCI) стоит от $150.

Есть в продаже и вот такое:
https://www.avito.ru/podolsk/tovary...ka_echo_indigo_dj_2541036427?slocation=637640
https://www.avito.ru/stavropol/tova...rty_dlya_noutbuka_2601153090?slocation=637640
Но дров под DOS нет, да и официально только для WinME+



спасибо за инфу, но задача подключить к 486-dx2, на котором шины PCI нет, да и чтобы карта в DOS работала. Видел и USB адаптер для слота ISO, и эти avito-лоты с этими картами Echo indigo DJ, но опять совместимости ни с 95й виндой, ни с ДОСом не будет. Видел тему человек хотел сделать адаптер PCMCIА to ISA слот, но дальше исследований дело не пошло. Может быть как то можно подпаяться проводками непосредственно к шине ISA, вывести только нужные провода с мат.платы и вывести на отдельный разъемчик? понимаю что колхоз жуткий будет...



@pegas777, что-то сомнительно, что можно припаять шину ISA к ноутбуку...
Я в своё время с ноутбуком 386 мог пользоваться только Covox'ом + драйвер на симуляцию Sound Blaster через оный Covox. Работало плоховато и не везде. Зато просто и дёшево



PCMCIA, кстати, разные были. Ранние вполне могли иметь совместимость с 16bit ISA
На четверке вообще PCI никакого могло и не быть

по-моему, LPT вариант с готовыми решениями более перспективен.
есть даже радиолюбительский вариант

--- добавлено 14 ноя 2022, предыдущее сообщение размещено: 14 ноя 2022 ---

S2 дримбластер на LPT порту на каком-то древнем наладоннике



Кроме подпаиваний, скорее всего ещё придётся объяснятся с биосом, что у него есть расширяемая шина ISA, на которую может быть подключено что-то, что не планировал производитель.
ИМХО, я бы сюда не лез...

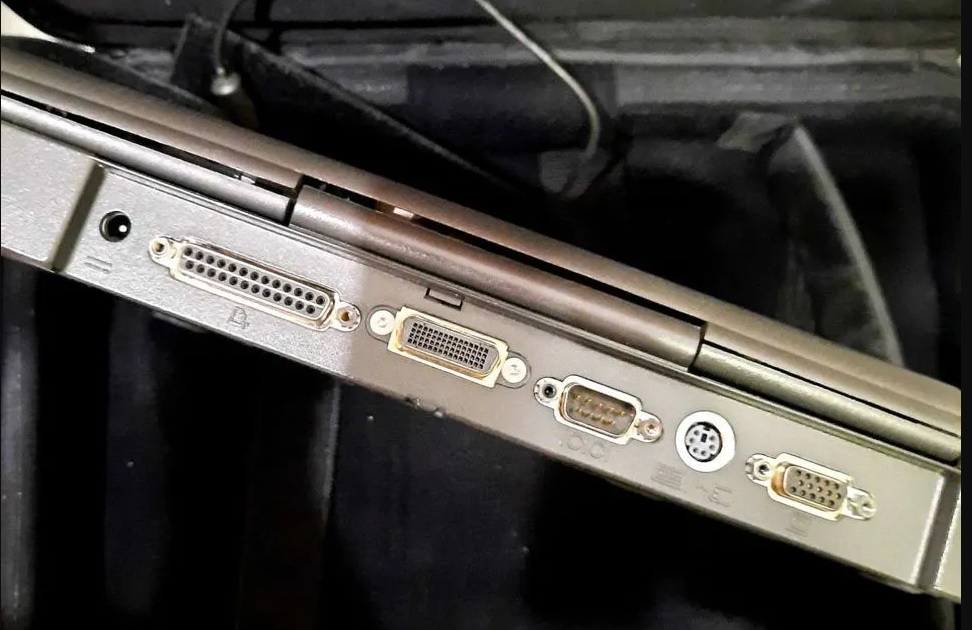

ну почему же? есть ведь ноутбуки с док-станциями в которых такие слоты даже наружу выведены? на моем тоже есть проприетарный разъем, правда наличие в нем именно шины ISA или PCI сомнительно, судя по фоткам с ebay эта dock base unit предназначалась для подключения клавиатуры, мыши, принтера и выносного дисплея, суть вопроса не меняется. Просто остались очень приятные воспоминания от SB AWE 32/64, после которой covox немного "не то пальто"



Та докстанция, она размером с системный блок и стоит, как чугунный мост на ибеях всяких.
Плюс не факт, что вообще существует для данной модели лаптопа

дримбластер S2 вполне уверенно заруливает AWE под досом, нюанс только в том, что это именно миди-синтезатор и какой-нибудь бластер к нему все равно нужен
кстати, пищалка-динамик у вашего ноута есть?

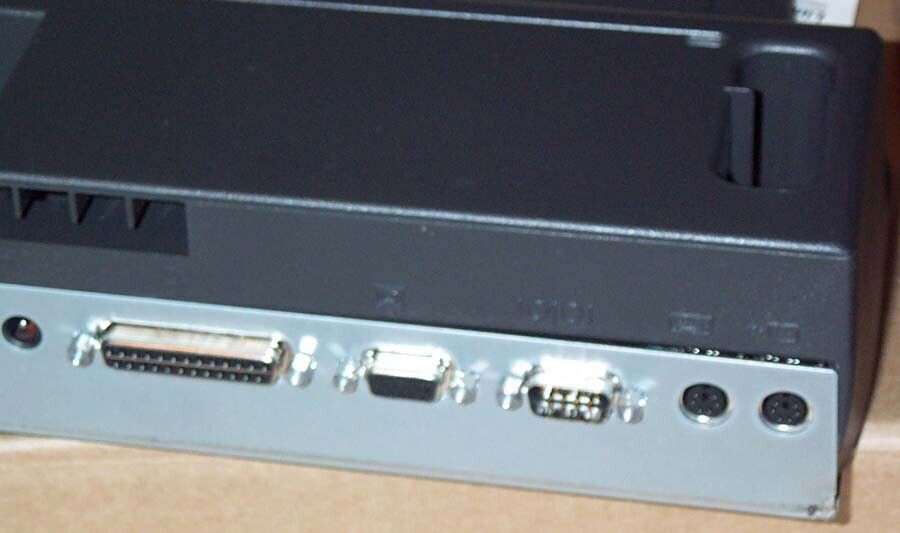

Для моей модели док-станция есть, фото сверху выложил, но там походу ничего дополнительно кроме монитора, клавиатуры, мыши и принтера не подключить.
Видимо пока придется посмотреть в эту сторону lpt "эмуляторов", так как найти DOS-совместимую pcmcia звуковуху почти не реально, равно как и простого "железного" решения тоже нет. Писчалка вроде есть, а в чем вопрос?



А есть и компы(как раз 486-е я встречал), которым для инита любого нового устройства биосом нужно подсовывать спецдискеты с заранее сконфигурированными записями, на каждом старте.
Производители были разные и делали в те времена железо по-разному, иногда весьма извращённо. И чем менее предполагал производитель расширять свою модель, тем больше вероятность встретить там самые странные грабли. У обычных ПК такое встречается редко. У всяких ПК "белой сборки" в виде моделей с нестандартными корпусами и серверов - чаще. У ноутов того времени - ещё чаще.
Потому, ИМХО, лучше ограничиться решениями на базе имеющихся портов, а не лезть с паяльником в материнку. Разве посмотреть, как там дела с батарейкой и не гацкий ли там электролит.



да я понял всю бесперспективность сего дела, хотя конечно хочется попробовать
