Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



У 98 (и, наверняка, у более древних виндов) есть звуковой драйвер под PC спикер

Выше я давал ссылку
OPL2LPT - ямаховский саунбластер с OPL синтезатором
S2P - LPT вариант dreamblaster S2
Минус - нужна резидентная программа типа SOFT MPU или патч экзешника игры, чтобы команды с MPU 401 шли на LPT



Вообще, у PC-Card 16-битный вариант под шину ISA заточен. Но полноценной поддержки точно нет, тот же DMA появился только в спецификации 5.0 и только для 32-битных устройств (CardBus)...



честно говоря мне не совсем понятно, чем шина isa на ноутбуке отличается от таковой на обычной деск-топной материнской плате. Она (шина) на ноутбуке закрытая что ли? т.е. если к шине подключил какое либо устройство, например, звуковую плату, то автоматически она не добавится в список видимых устройств, и использовать ее не получится, не смотря на установленные драйвера? можно было собрать эмулятор: контроллер pcmcia <---> пользовательский контроллер <---> внешний isa slot. Но моих познаний в этой области к сожалению не хватит, ни на железо, ни на софт, чтобы собрать такое самостоятельно. Удивительно, что такое устройство не разработали ранее для лэптопов, когда устройства на шине isa были еще в ходу



Потому как PCMCIA - это не шина ISA. Это отдельный интерфейс изначально разработанный для всяких расширений памяти, картриджей с SRAM и тому подобного. И потом его уже начали допиливать до чего-то более универсального. "Контроллер PCMCIA" на первых спецификациях этого слота врядли окажется работоспособным. А более поздние спецификации с Cardbus как бы не оказались уже на ноутах с третьепнями... Во всяком случае у меня IBM Thinkpad 560E ещё 16-битные слоты, откуда до DMA не достучаться.



Какой-то необычный глюк, никогда такого не видел.
Настроил на слотовой системе инициализацию ESS non-pnp карточки, все работало. Потом боролся с шумящим кулером, решил на время подсунуть туалатин в переходнике. Переходник переделан, биос пропатчен, все было ранее уже проверено. И тут вылезает ошибка, не удается присвоить карточке IRQ5 из-за конфликта прерываний. Пробовал присваивать 7 вместо 5, резервировать 5 в биосе, ничего не помогло. Потом вернул катмай, и ошибка волшебным образом исчезла. Все работает, как раньше. Глюк воспроизводится со 100% вероятностью. Что это было?!



Ты пробовал его юзать?!
Всё колом встаёт, когда через него что-то играет.
То же самое и с ковоксом, насколько помню (хоят и получше) и опять же, с ковоксом "полторы" игры с грехом поподам только работают нативно и через "костыли".
Так что без SB-совместимой звуковухи (ОЧЕНЬ желательно ISA), нефиг делать в ДОС-гейминге, тем более сейчас.



Хватит толочь воду.
Название/модель ноута, желательно - скрины AIDA\Everest.
То, что там не CardBus - 100%, но вот конкретную версию нужно знать точно.

У 486 ISA есть и так.

@pegas777
ISA to PCMCIA adapter with a free 16-bit ISA slot from Cole-Parmer
Но удачи найти его в продаже.



Да, помню, постоянно его ставили на компы без звуковух в компьютерных классах. Просто для озвучивания виндовых звуков.
Именно чтобы для досовских игр под виндой юзать не приходилось.
Кстати, некоторые игры умеют нативно на PC-Speaker звук выводить прямо из DOS. Замена тоже так себе, но лучше, чем ничего.

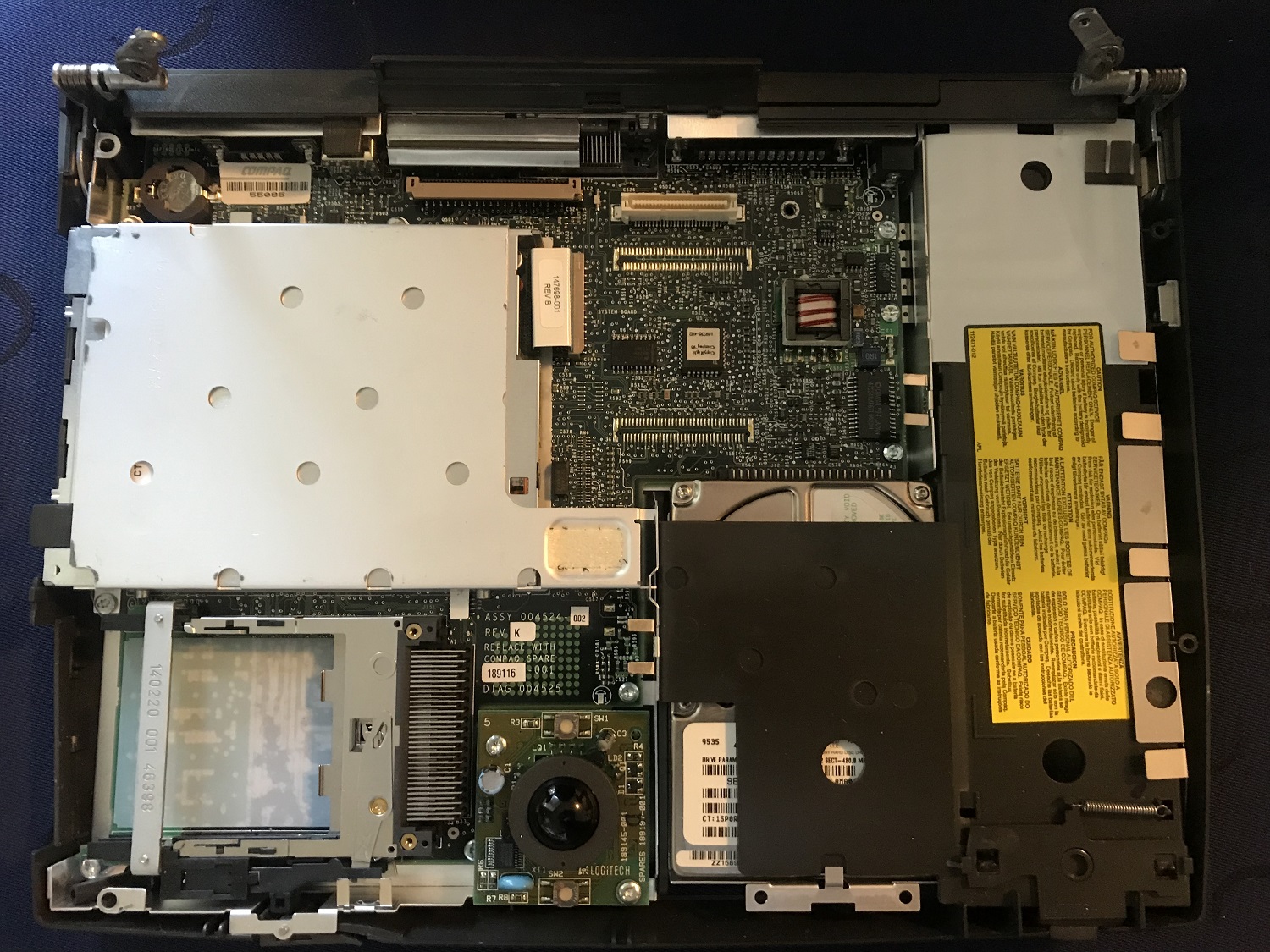

compaq contura 420C; 8 Мб; intel 80486 dx 4 75 МГц; Слоты расширения Тип-2X2; графический контроллер Western Digital 1 Мб, 32-битная Локальная шина PCI (вот тут не уверен). К сожалению, запустить аиду пока нет возможности, чуть позже.

Искал подобное устройство, думаю найти его также невероятно как и звуковуху под ДОС. Интересно, действительно ли такое устройство существовало или это фейк? не смог найти по нему какого-либо описания и характеристик, драйверов. Тут даже LPT порт в PCMCIA не получается найти, что уж говорить о таких редкостях

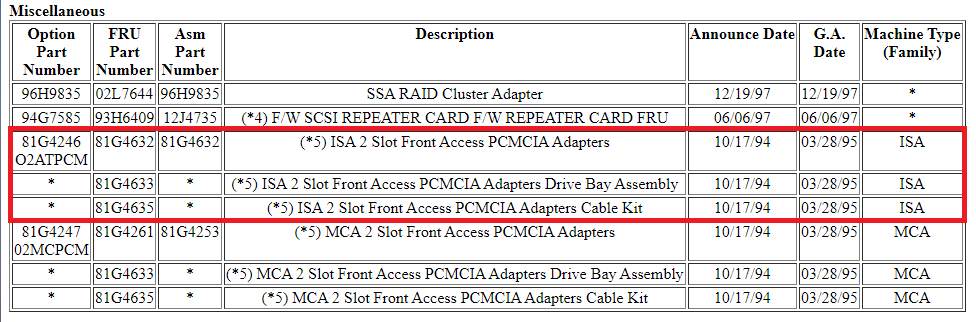

PS ^ кстати IBM тоже выпускала такую шнягу:
EMEA FRU to PN Cross Reference - Various Products



И с ней очень много костылей и странностей случается на всякой проприетарщине, с чем я уже столкнулся неоднократно.
Если возьмётся кто-то и сделает, продравшись через все костыли (даже если в конкретном случае их не окажется) - мой такому человеку поклон. Подпаять несколько десятков проводов к материнке ноута, вывести это как-то вменяемо наружу на слот - само по себе не тривиально.



Перепроверил на трех процессорах, на мендосино-466, катмае-550 и целероне коппермайне 1000 . Нигде ошибки с невозможностью присвоить карте IRQ нет. Только при втыкании туалерона 1200 она стабильно появляется.
Чем может отличаться этот камень от остальных? В чем тут причина?



Микрокод у камней будет разный.
Возможно, особенности взаимодействия конкретного биоса с этими ядрами.
Я бы потусовал разные ревизии биоса, применяя или нет биоспатчер.



Без биоспатчера там даже копперы не запустятся.
@Колючий, проверил еще на других туалатиновых платах, на всех виашках эта ошибка есть, причем на коппермайнах тоже.
На ВХ (другой плате) с теми же копперами все ок. Завтра попробую биос пропатчить и туалатин переделанный туда сунуть.



Не запустятся, или не запускаются? В смысле, а проверял ли? Иногда забавные результаты случаются там, где был абсолютно уверен и не перепроверил.



Не запускаются. Проверял.
Слотовая плата понимает официально до катмаев включительно, копперы висли при старте на ней до патча.
Вторая плата на ВХ сокетная (GA6BX7), с поддержкой копперов. Туалатины виснут при старте, я забыл, что на ней биос не патчен.



@radical1010, честно говоря не помню уже - частота работы слотов isa/pci при разных процессорах одна и та же? Если что то при этом меняется, то может ещё в этом "привет" совместимости?



Не, это наоборот из ISA в PCMCIA
Two Slot PCMCIA Adapter for ISA or MCA

В докстанции есть ISA (а может и PCI?), потому что есть док с эзернетом. Но для того чтобы узнать распиновку.. надо найти док станцию.

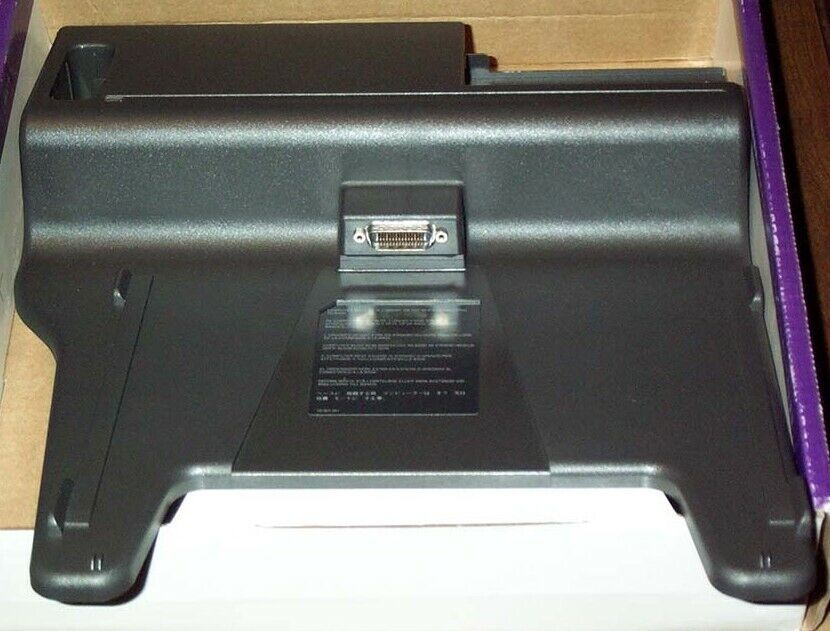

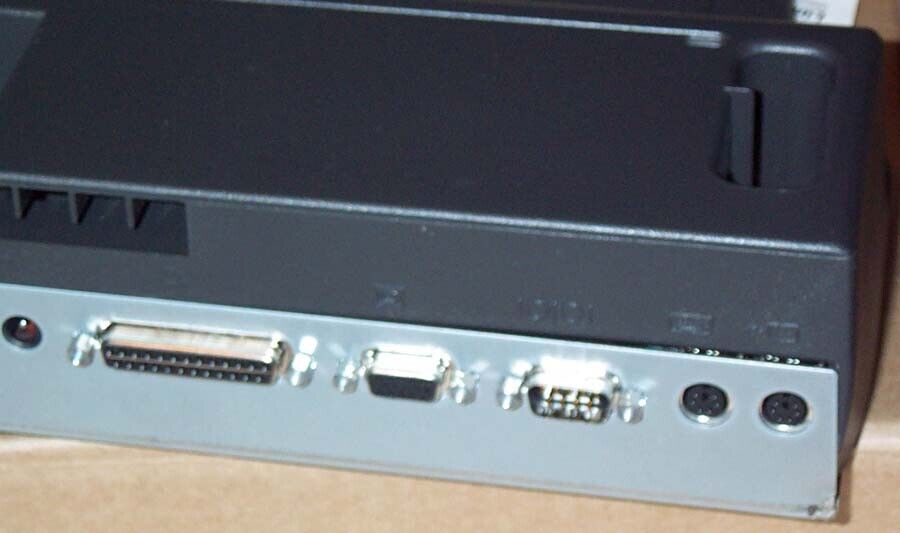

судя по фото на док станции для compaq-ов этой серии был только дубляж тех разъемов, которые имеются с тыльной стороны ноута и все.
Винтаж Compaq Contura Aero 4/25 4/33 C стыковочная система/удобство база док | eBay
никак не могу найти описание на материнскую плату этого лаптопа, кстати под разъемом клавиатуры есть два нераспаянных разъемы JP8 и JP13, узнать бы что это за нереализованные разъемы



Есть две низкопрофильных карточки для тонкого корпуса
Какую лучше использовать?

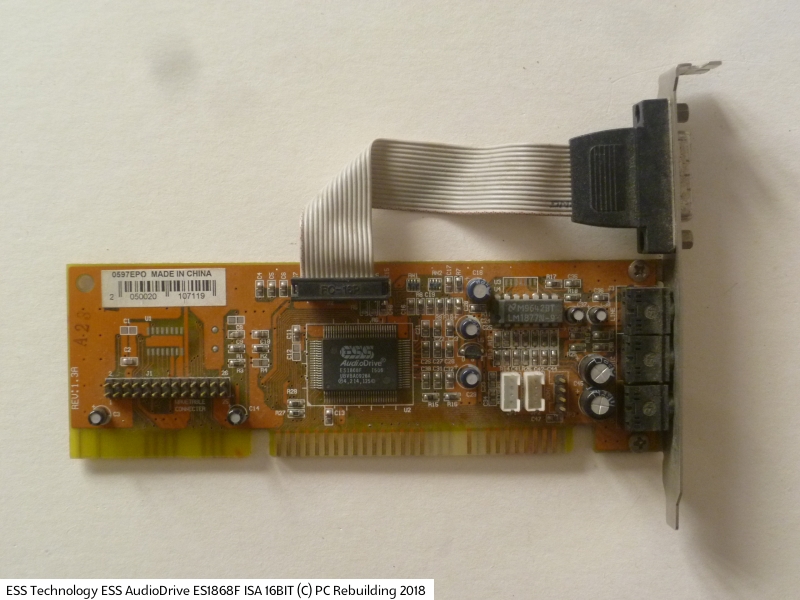

ES1868F

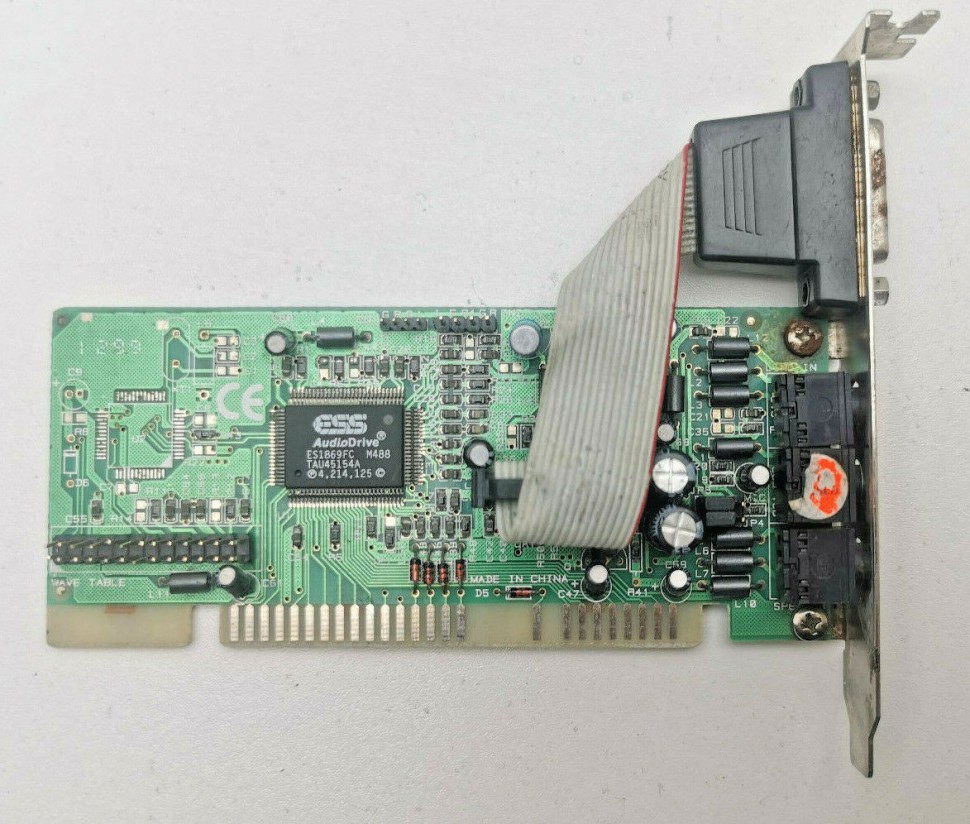

ES1869FC
1868 что-то типа немного фирменное
1869 noname китай
Они обе с усилком, но на 1869 он заметно шипит (если джамперами отключить, но норм), а на 1868 не шипит, но он не отключаемый.
1869 у меня с комплектом (планка и шлейф), 1868 одна плата и от 1869 планка не подходит





по чипу, я так понял, различие в поддержке 1869 чипом 48кГц, против 44кГц у 1868, не знаю, насколько это актуально для старых игр эпохи до P3 включительно



Откуда про 48кГц у 1869?
ЕМНИП, там из основного - интегрировали в чип эффект расширения стереобазы, который на 1868 до этого реализовывали дополнительным блоком, который то распаивали, то не распаивали. Для моих ушей бесполезная вещь.

--- добавлено 3 дек 2022, предыдущее сообщение размещено: 3 дек 2022 ---

https://diamondsystems.com/files/binaries/ES1869techmanual.pdf
Да. Чип умеет в частоту дискретизации 6-48кГц.
