Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Попробовал подменить двухмегабайтным ECW банком файл synthgm.sbk. К сожалению, попытка загрузить его через AWEUTIL /EM:GM не дала результата - ошибка чтения файла.



@Yuriy_X, ясно. Посмотрю, что ещё есть.

--- добавлено 20 фев 2023, предыдущее сообщение размещено: 20 фев 2023 ---

Тут есть несколько (два?) файлов SBK
VOGONS Vintage Driver Library

--- добавлено 20 фев 2023 ---

SBK и SF2 вперемешку
Index of /pub/awe32/soundfonts/



По первой ссылке проверил два банка размером 2 и 5,7 Мб. Убедился, что они загружаются и работают. Правда, это явное народное творчество со всеми вытекающими из этого косяками, поэтому использовать их по назначению неинтересно. Была надежда, что есть оригинальные креативовские банки для AWE64 на 2, 3.5, 4 и 8 Мб в исполнении SBK. Эти банки в формате SF2 под Windows 98 звучат очень недурно.



А в ДОСе AWE32 играет банками из ROM? Или у неё набортная RAM есть для подгрузки этих "кстарат-банков"? Какой объём памяти? Для этого SIMMы вообще не нужны?
Я просто всё забыл давно что там и как, про ГУСя только помню.

Вообще, в своё время мне нравилось как звучит и АВЕ-шка, и ГУСь, но после того, как услышишь МТ-32 и SC-55, всё это кажется просто лютой какахой.
Вот притащил из гаража старый слотовый комп, воткнул туда Pentium III, памяти 512 мегов, воткнул свои старые полноразмерные GUS-MAX (1Mb) и AWE32, в авешку СИММы засунул, запустил... И думаю, а нахрена мне этот звук, если у меня SC-55MkII вот он лежит и звучит божественно.
Да ещё этот геморрой с эмуляцией GM, а тем более MT-32 на АВЕ и ГУСе.

Единственное, что интересно это послушать вспомнить как звучат на ГУСе SBOS и MegaEm в режиме Адлиба (OPL) - вот это тот ещё изврат, но ностальгично. Но там не всё просто, как помню со всеми этими NMI и прочими плясками с бубном, чтоб запустилось и работало.



Если используется режим AWE32, то, я так понимаю, всегда играет банк из ROM. Если включаем эмуляцию General MIDI (AWEUTIL /EM:GM), то в этом режиме используется банк SYNTHGM.SBK, загружаемый в память звуковухи. В моём случае память максимально возможная - 28 Мб. SIMMы в AWE64 не ставятся - только специальная память, которую трудно найти. Или новодел (например, такую память делает @Rio444).

--- добавлено 21 фев 2023, предыдущее сообщение размещено: 21 фев 2023 ---

Кто подскажет, как дела у SB Live! с поддержкой DOS-игр в Windows 9x? Нет ли проблем с совместимостью (естественно, речь про DOS-игры, которые работают под Windows)? Можно ли, подобно AWE32/64, загружать в память (видимо, в оперативную) SF2-банки для использования в режиме General MIDI?

Рассматриваю возможность в конфигурацию с PIII-S поставить вместо AWE64 две звуковухи - SB Live! Platinum (CT4760) и ESS 1688 nonPnP, чтобы первую использовать под Windows, а вторую - исключительно под DOS.

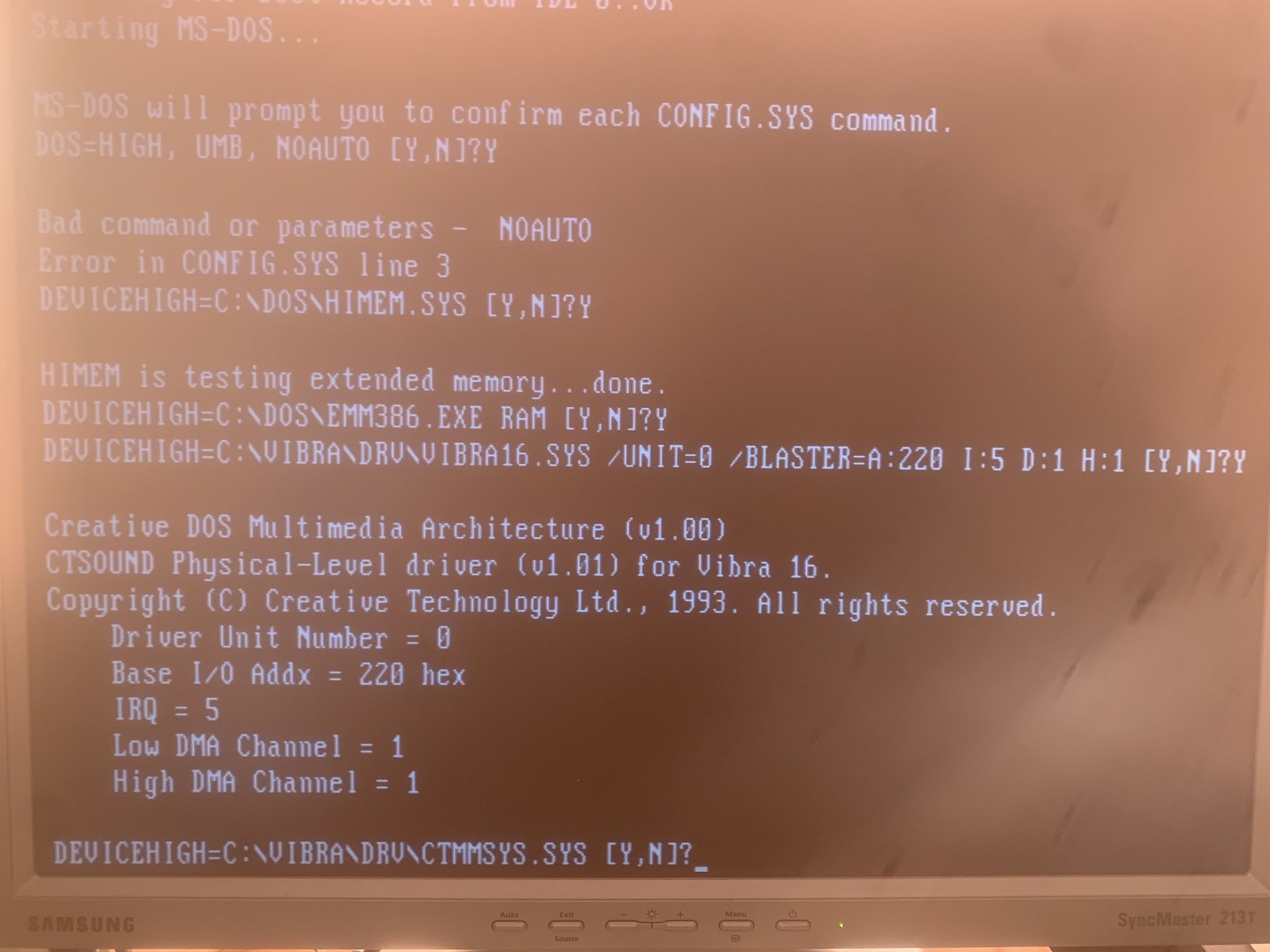

Привет всем! Помогите завести встроенку Vibra 16XV в досе. Звуки в играх есть, музыки нет ни в играх ни в родной тестовой проге. Скриншоты настроек прилагаю. Вообще автоматом верхнее DMA поставилось 5, но тестовая прога ругалась что оно занято, поставил на 1. Дрова ставтл родные от вибры.



ИМХО, о какой "несовместимости" идёт речь, если ты говоришь про ДОС-сессию из вЕнды? Там любая звуковуха должна вести себя одинаково, ибо это делается на уровне драйверов винды и отношения к ДОСу как такового не имеет. Если какая-либо игра делает мозг в таком режиме, то делать она будет это с (условно) любой звуковухой.
Поправьте, если не прав.

Что подразумевается под "музыкой"? FM-синтез? Если да, то это OPL на порту 388. Он вообще есть в этой карте (я не в курсе)?
Если же там MIDI, то обещал ли кто-то его под ДОСом и не делается ли это вообще через soft-синтезатор в Винде?

Ну и вообще, ты в BIOS SETUP компа выделил 220\5\1 для "Lagacy ISA"? Ну и принтер\ком-порты отруби для освобождения дополнительных ресурсов, елси не нужны.
Да и IRQ=7 я бы использовал вместо 5 (некоторые старые игры жестко завязаны на 7, хотя их по пальцам одной руки пересчитать).

Тут ещё глянь. Особенно про утилиту CT4170.EXE

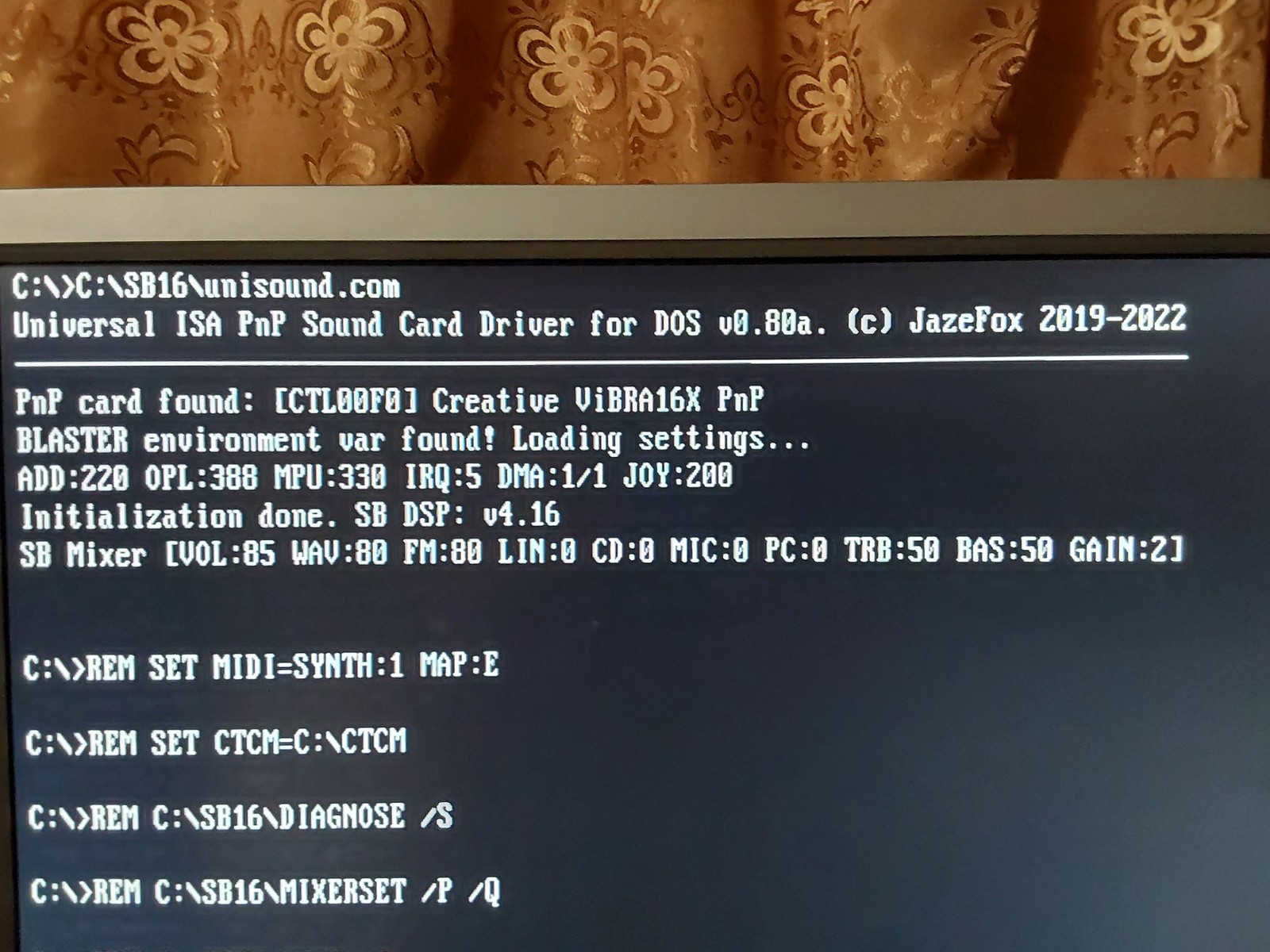

Я бы unisound попробовал бы для начала, если все норм, тогда уже разбираться с родными драйверами.



Под музыкой подразумевается музыка. В дум 2 например одни крики монстров и выстрелы, фоновой музыки нет. В Diagnose Креативовском все находится автоматом, 8 и 16 bit digitized sound играет норм, synthesed music - тишина. Карта видится как isa pnp. Чип - creative ct2511. Все настройки установщик поставил как в статье про 4170. Есть ли смысл использовать эту утилиту если карта видится не знаю. Компорты и лпт в биосе отключил, все ресурсы для карточки выделил для isa, ничего не поменялось. Фигня какая-то.



Ну вот, к примеру, Ямаха 724 у меня идеально работает в чистом DOS через SB-Link, а под Windows отправляет систему в перезагрузку при попытке воспроизвести звук в некоторых DOS-играх (Duke3D, RoTT) и не воспроизводит музыку посредством FM-синтеза. При этом с Windows-играми всё отлично.



Поставил unisound, не поменялось ничего

Может оно и не должно музыку играть, но это же бред какой-то.



@SerCoss, у вас в самих играх, в настройках, что стоит в качестве музыки? Sound Blaster16, Sound Blaster Pro или General MIDI?
По-моему, вибра только SB16 умеет



Я уж все перепробовал, никакого толку. В том-же втором думе только SB и AWE32 выбор. В лотусе вообще только SB



Попробуй вот эти вот штуки - это инсталляторы драйверов от игр двух типов - DIGPAK\MIDPAK и AIL (Audio Interface Library) от Miles Design, которые имеют практически вообще все какие есть звуковухи под ДОС.
Если ничего не заиграет, возможно, у тебя чип дохлый или карта (ну, или громкость FM\MIDI канала на нуле).



Насколько помню, в Vibra16VX засунули CQM, так что пищать "типа как Adlib" оно должно...

З.Ы. На кой загружать VIBRA16.SYS и CTMMSYS.SYS? Их используют полтора землекопа несколько игр всего. Искать по CT-VOICE.DRV.
Стандартная цепочка -- инициализация PnP (тот же UNISOUND, но вообще стандартом у поздних SB был CTCM), DIAGNOSE /S и MIXERSET /P /Q.

З.Ы.Ы. Ну ладно, несколько игр -- порядка 140. Но опять же -- попадаются они редко, а память драйверы жрут всегда. Из того, что попадалось -- Prehistorik и Innocent until Caught.



В том и дело, что FM-синт должен бы работать, если исправен.

Если именно "на него играть" пытаются, а не в MPU-401 на 330-м, где нет ничего.
Через MIXERSET громкость на максимум на всех каналах?



И да, DIAGNOSE как бЭ предназначен для интерактивной проверки Sound Blaster'ов, если запускать его без ключей командной строки. Проверка FM там есть.

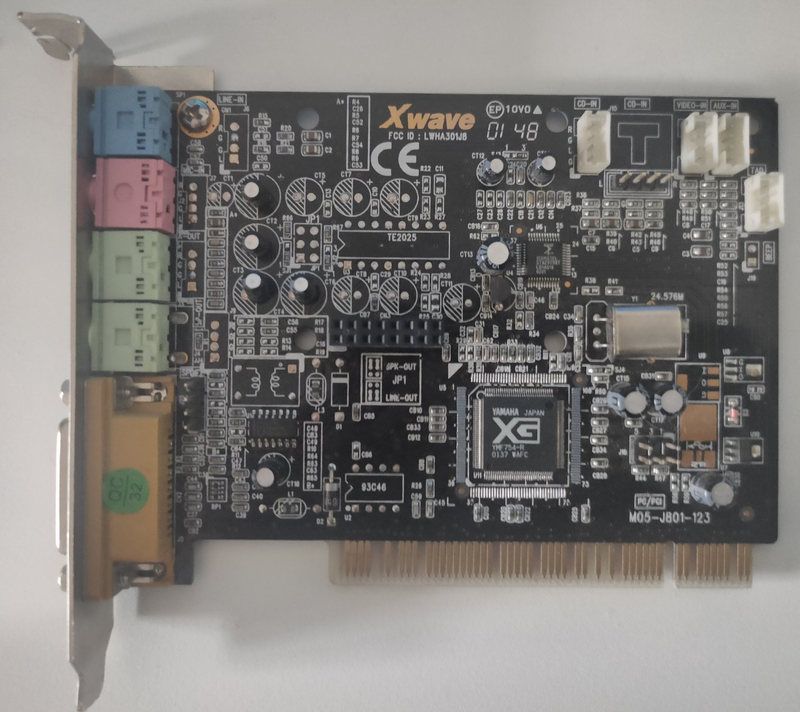

Для экспериментов с D850MV добыл ещё одну Ямаху, на этот раз 754-ю:



Сразу обнаружился интересный нюанс: в MS-DOS при использовании шнурка SB-Link (и, соответственно, выборе режима S-IRQ в SETUPDS) карта занимает те же ресурсы, что и YMF 724, при этом на тесте 16-битного звука в SETUPDS виснет с зацикливанием звука (с FM и 8 бит аудио - всё ОК). Это обстоятельство не мешает карте нормально звучать в Doom и Duke 3D в режиме SB Pro. Чтобы удостовериться, что дело именно в карте, переставляю обратно YMF 724 - с ней все тесты в SETUPDS проходят без проблем.



Может экземпляр с придурью. В программе типа Impulse Tracker попробуйте разные режимы, разница будет видна лучше, там SB Pro и WSS - небо и земля были ) Режим SB Pro в играх, нередко 8 bit 11-22kz stereo и было на самом деле, для максимальной совместимости с зоопарком клонов.

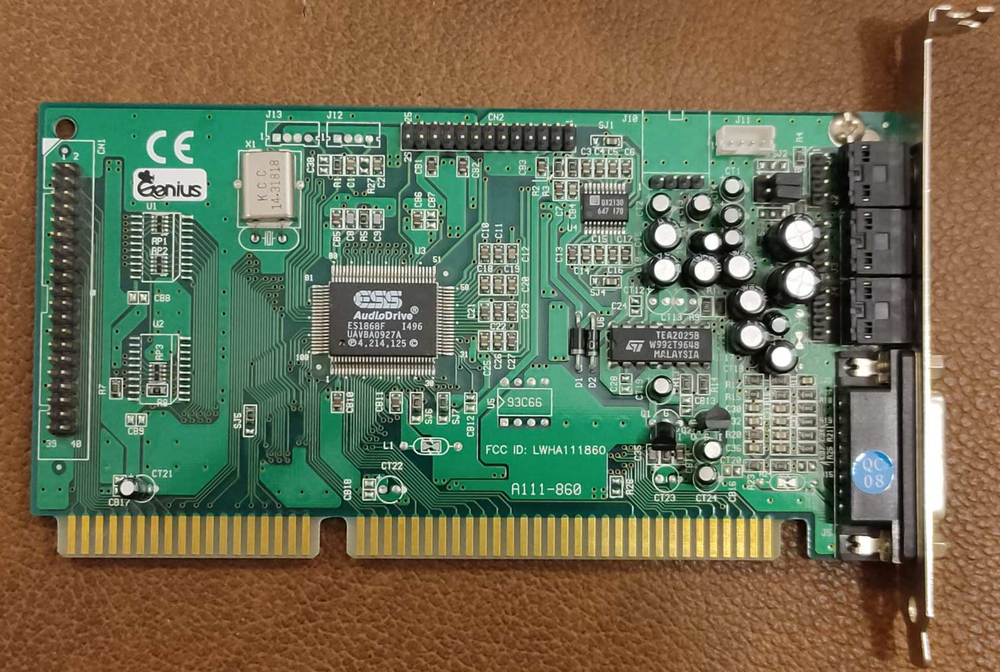

Добыл в коллекцию ещё одну ESS 1868, на этом раз относительно брендовую (Genius/Labway). Разумеется, только в сравнении с Acorp/Aska и т. п. карточками, которыми у нас комплектовалось большинство компьютеров 1990-х. Выглядит бюджетненько, но сделана вполне аккуратно и качественно:



Расположение джамперов для переключения между LINE OUT/SPK OUT чуть отличается - здесь группы контактов расположены горизонтально, в то время как на более массовых клонах типа SST-1868, SC-1868 и т. п. - вертикально. Интересно, что ко всем трём разъёмам можно подключиться изнутри системника, это, наверное, плюс, если есть необходимость соединить платы между собой без проводов снаружи.

Минус стандартный - слишком узкая для серьёзных дочек. Например, Yucatan FX в неё ставить уже неудобно (но возможно), не говоря уже о топчиках типа Yamaha DB50XG. К качеству звука никаких нареканий - шумов не ощущаю (само собой, при подключении через LINE OUT), все частоты отыгрываются как надо, низкие без клиппинга.

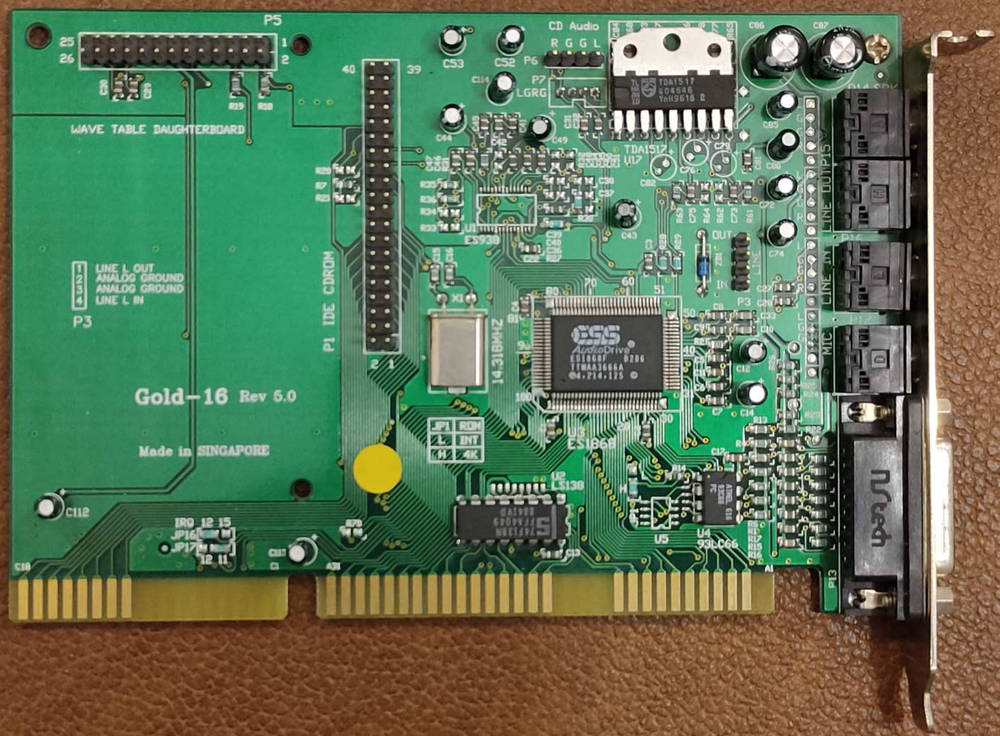

Сравнивал с такой Gold-16 Rev 5.0, пока она лучшая из тех, которые у меня есть из PnP ESS для ISA:
