Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Это хтой-та такое сказал?!
Читаем чёрным по белому в родном AWE32FAQ от КрИВАтива:

Впрочем, я перепробовал кучу своих SIMMов и все за исключением одной пары, подошли и работают на AWE32.
Проблема в том, что они все у меня маленького объёма оказались, лишь одной парой я смог сделать 8 мегов, остальные по 1 мегу все.



@MAN-biker, AWE32FAQ - это AWE32FAQ. В AWE32 действительно используются стандартные SIMM.
А @Yuriy_X говорит об AWE64 - там модули уже проприетарные, Creative свою оплошность в плане возможности лишний раз подзаработать исправили.



но есть новодел от бельгийцев, адаптер для 64/64 голд под 1xSIMM 72



@radical1010, дело вкуса, но мне кажется, что аналог проприетарной памяти от Rio444 гораздо удобнее бельгийского переходника. И модули не надо искать, и смотрится намного лучше.



А, мой косяк... Просто я-то разговор начал про AWE32, которая у меня на руках и спрашивал про неё изначально.



28мб в аве64 даёт некий плюс в загрузке банков из под винды, в досбоксе от вин98 игры которые запускаются играют в 330h как ни в чём не бывало))) сгреб банков и меняй звук как душе угодно в пределах возможностей карты) правда пришлось немного аналоговый тракт переделать чтоб не сильно шумело , но в целом сносно, считаю оптимальным вариантом для погружения в ретрогейминг)



@loveburn, у меня практически все ISA карты перестали шуметь, когда я перестал подключать к ним напрямую наушники или колонки. Звук с них теперь вывожу на микшер - основной ПК со звуковушкой SB1270. Кручу громкость как угодно - никакого шума ни с колонками, ни в наушниках. При этом громкость звуковой карты ретрокомпа - около 80 %, на компе-микшере - 40-60 %. Больше не требуется.



80% это хорошо, во всяком случае вы нивилируете косяки и просчёты ретро железа при их создании, как известно что шумы появляются в основном после 90% Я сделал так же, но без микшера) на 80% громкости шумы будут , но слишны они только на осциллографе ) мне просто изначально не нравилась окраска в стоковой 64валью , потому и полез, на данное время всё типтоп без проблем) но осадлочек остался)))) (как же инженеры в те года так косячили да ещё и за оверпрайс) хоть и говорили конечно что шина isa сама по себе шумная, но это скорее зависло от качества БП в те годы, которые оставляли желать лучшего) и бедные беременные капы на мат платах тому подтверждение самое интересное что титаниум не самая лучшая карта) но т.к она подключается по шине писиайэкспресс которая не сильно и шумит , а точнее почти не шумит , то вот и результат) но таки звук красит ЦАП от титана, т.е фактически вы слушаете не саму есс или Аве , а их+ЦАП титана да и ОУ у титана тоже так не хило звук меняют ) хотя я не помню при подключении через линейку тракт идёт АЦП-ЦАП-ОУ или прямо на ОУ .....



Даже не знаю, как там тракт идёт. Надо разок ретрозвук напрямую к колонкам/наушникам подрубить, тогда будет более-менее понятно. Понимаю, что эта карта не может быть самой лучшей, но сейчас она меня вполне устраивает. Особенно в ней ценю усилитель, который подарил свободу по части регулировки громкости)

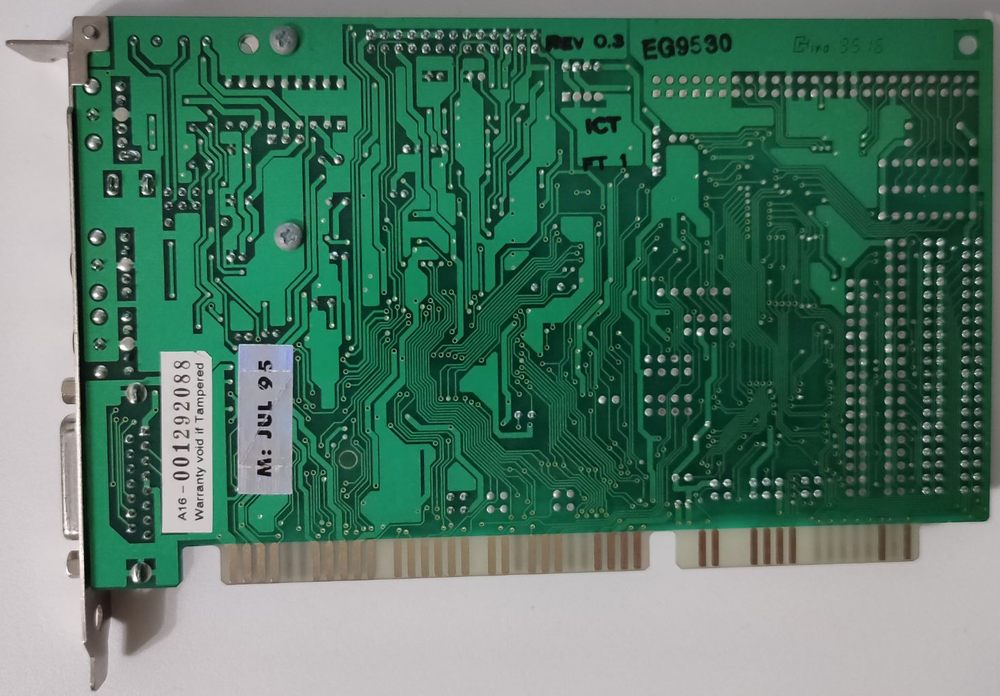

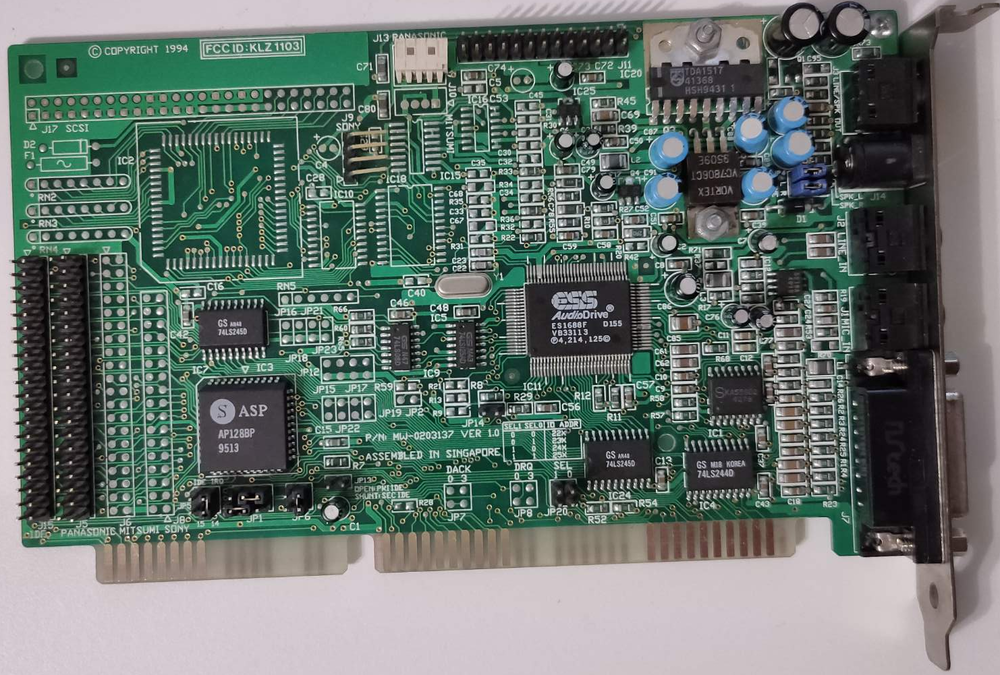

Есть у меня необычная ESS 1688 без поддержки PnP. По умолчанию она занимает ресурсы 220/7/1, работает без проблем. Ранее мне похожие платы не попадались - все остальные экземпляры ISA на базе ESS другие. Хотелось бы понять, кто её делает, найти какое-то подобие мануала. Сейчас непонятно, зачем нужно JP14 и что это за разъём между SPEAKER OUT/LINE OUT и LINE IN. Может кто-нибудь подскажет, куда копать. Пытался загуглить FCC ID (вверху) и P/N (внизу) - никаких результатов.

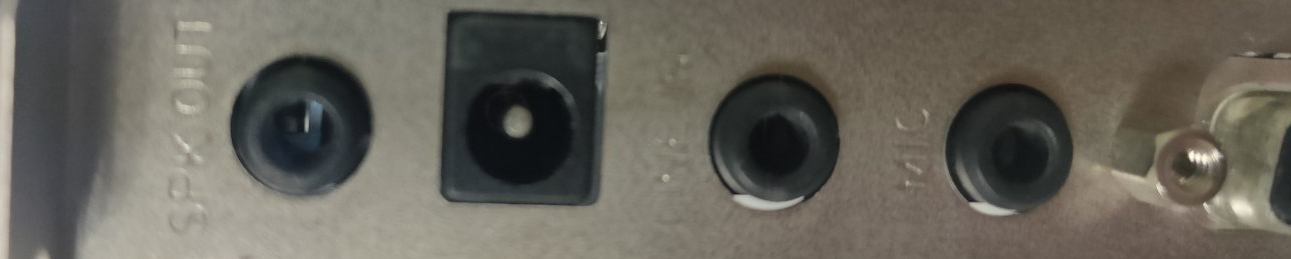

Про разъём - выглядит как питание... Один из контактов на земле. Брать мультиметр и смотреть, куда идёт 2-й.
Выглядит как что-то очень странное. Может быть для спецшнурка, от которого запитывались какие небольше колонки из комплекта карты? Скажем, выгребая питание от +5В или +12В через карту прямо со слота?
Это был полёт фантазии, для конкретики нужно пощупать мультиметром.

Про JP14 - тоже нужно щупать мультиметром. Разобраться без мануала реально, но нужно немного посидеть и позвонить.



Там на схеме более-менее передан дизайн карты и он не совпадает с этой. Я бы не стал по ней конфигурировать.



MW расшифровывается как Media Wave у меня как-то давно была похожая

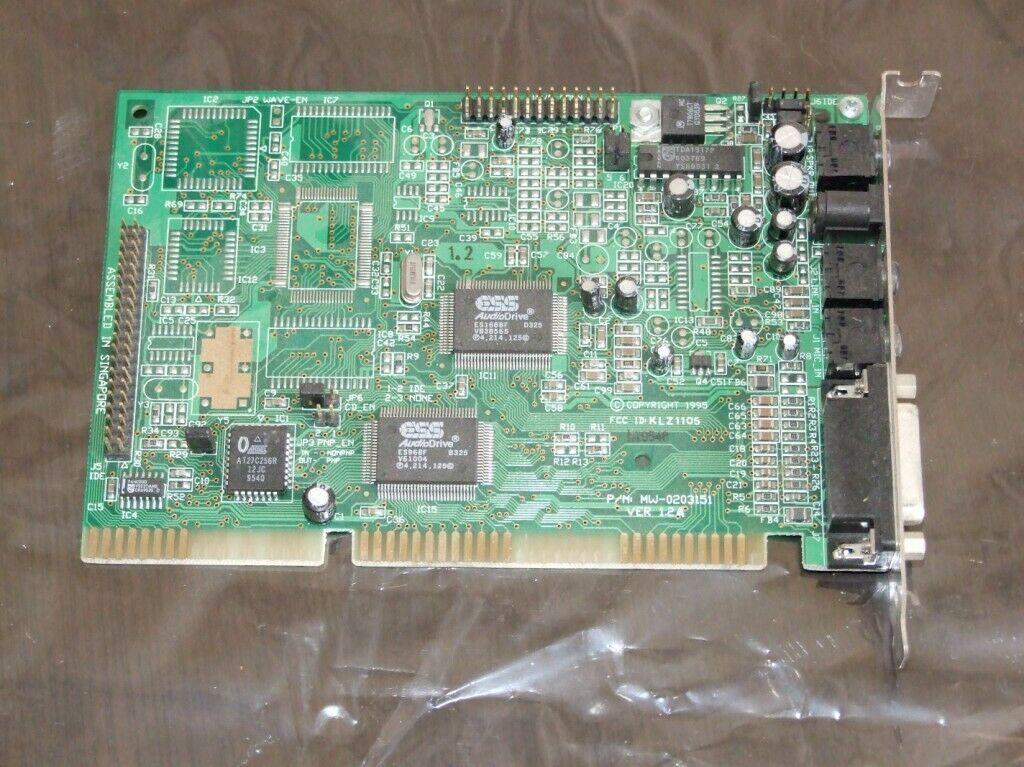

MediaWave MW-0203151

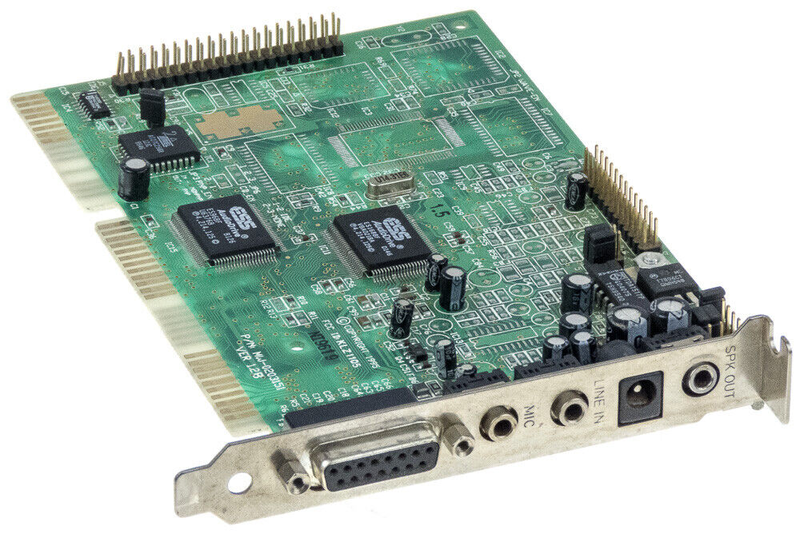

Попробую. У меня очень похожий разъём был на обрезанной Aztech AZT2320. Вроде бы это было какое-то питание для микрофона. Кстати, на ebay представлена карта этого же MW с таким же разъёмом, на том же чипе ES1688, но уже PnP.



http://www.multiwave.com/support/aw_essaudio_support.htm



Во похожа на мою, не для микрофона питание а для активных колонок, там ещё жампером менялся 6/9 вольт, если мне память не изменяет, и да я не видел 1688 не пнп, там вроде жампером можно вкл/выкл пнп делать... Ну во всяком случае на моей было именно так.... Что-то мне подсказывает, что JP14 это как раз на вкл/выкл



По разъёму понятно. Насчет PnP. У меня была карточка с таким переключателем, но она в отличие от этой имела чип ES968, который обеспечивает поддержку PnP. Попробую воткнуть туда джампер и увидеть разницу, но пока предполагаю, что PNP у нее нет.



@Yuriy_X, 1688f вроде сам по себе pnp....

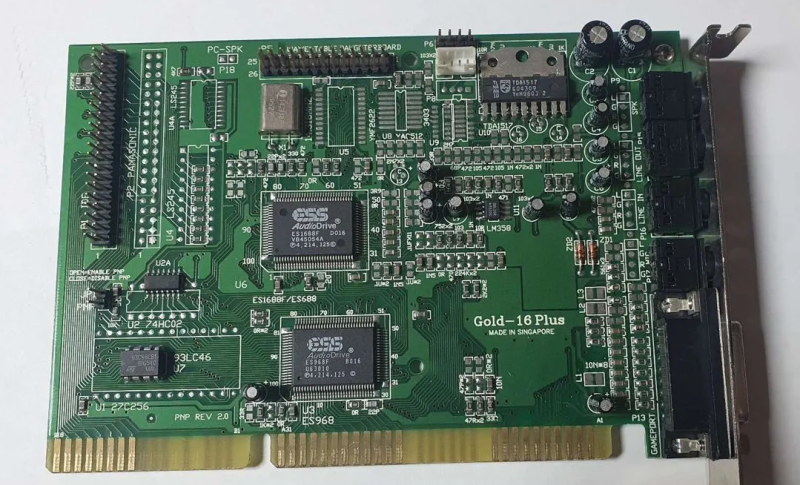

На чипе ES1688 бывают разные карты, в том числе без поддержки PnP. Вот, например, экземпляр с поддержкой PnP (для этого здесь есть чип ES968). Джампер слева внизу позволяет включать или выключать PnP, это работает, я проверял.



На карте от MediaWave никаких упоминаний о PnP нет, равно как и чипа ES968. Но джампер проверю, вдруг там как иначе реализуется PnP (если он есть).



@Yuriy_X, возможно, спорить не буду, скорее всего так и есть, вот такая у меня была...
