Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



На её PnP-шную сущность намекает чип ES968 и отсутствие перемычек для выбора ресурсов. Скорее всего, в режиме nonPnP она будет ломиться на 220/7/1 без вариантов. На моей MW-0203137 можно выбрать порт (220/230/240), насчёт возможности выбора IRQ и DMA не уверен. Скорее всего, это невозможно, по крайней мере, джамперов таких пока не нашёл.



Полярность DC Out.



DC OUT - это выход постоянного тока? А зачем он там?



@TBAPb, теперь понял, вчера бегло просмотрел тот текст и не обратил внимание на упоминание джампера JP5. Выходит, переключателя PnP/nonPnp у этой карты нет, чего и следовало ожидать.



@Yuriy_X, ЗЫ это мануал от PnP версии, MW-0203151, НЯП, а не от MW-0203137.

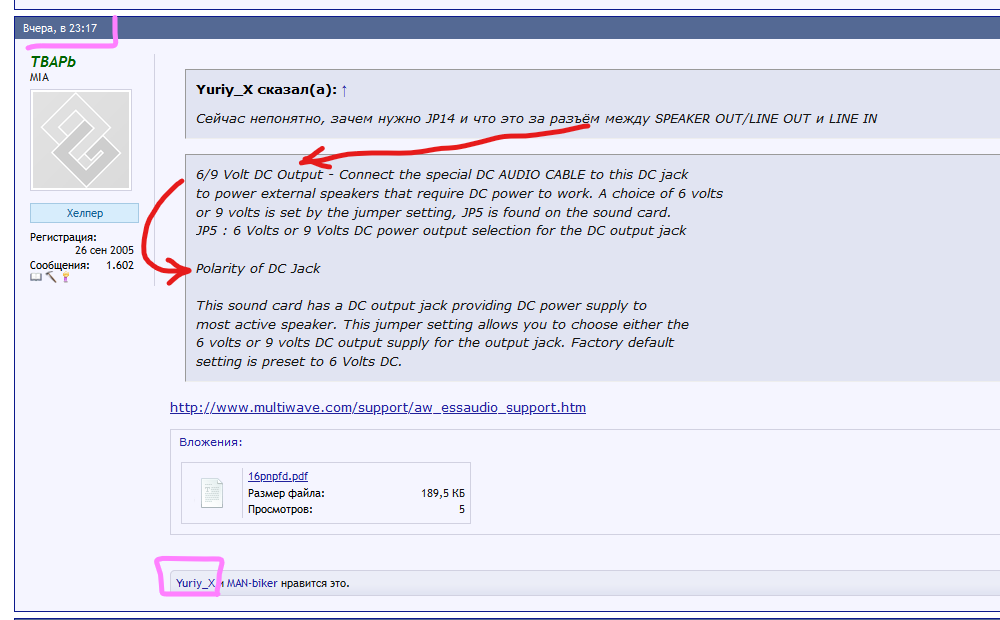

И я сам ещё раз перечитал - похоже полярность была нарисована, но в PDF не прорисовалась, а вот JP5 отвечает только за выбор 6/9 В.
В общем мутное это дело.



Что может бвть проще, чем просто воткнуть карту и мультиметром в разъём потыкать при разных положениях джампера?! Чо вы гадаете-то?



@MAN-biker,

а) нет мультяхи
б) есть, но ручки из одного места
в) не спортивно



@TBAPb, правильный ответ - б). Вопрос, как и куда тыкать.



ну там два контакта всего, мультиметр покажет либо положительное, либо отрицательное значение, в зависимости от того, насколько вы угадаете с полярностью



Полярность не переключается. На обратной стороне видно, что одна из ног на земле.
Берёшь мультиметр, режим прозвонки. И смотришь, какой контакт разъёма звонится на планку - это земля.
Второй прозвонится до выхода линейного стабилизатора напряжения. Это будет плюс.

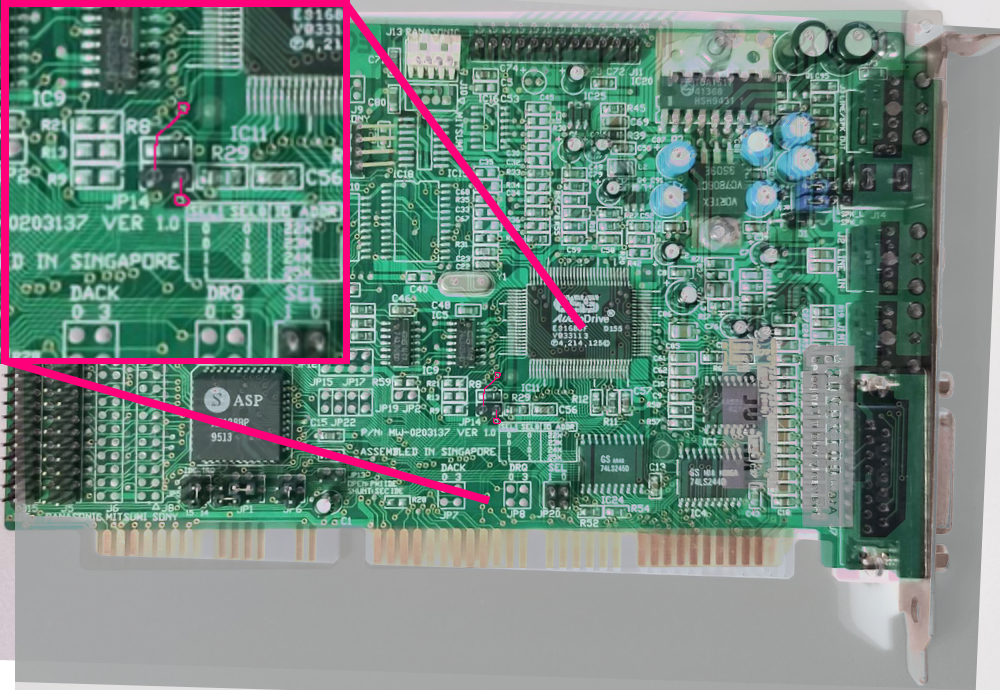

Вопрос по 14-му джамперу остаётся открытым тогда. Нужно вызвонить, куда идут его дороги (смотрим глазами, если дорога пошла внутрь, или под какой чип - звоним, применяя логику).



Страшное колдунство:

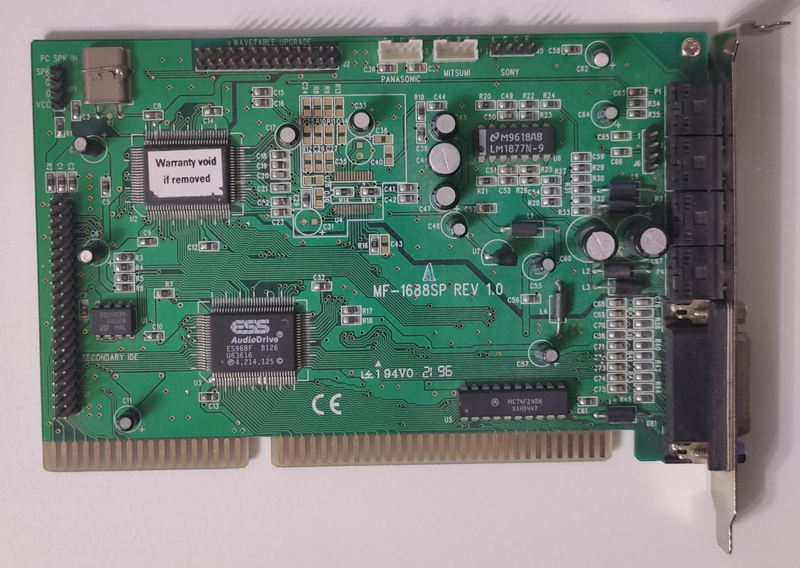

Установка джампера JP14 не привела к включению режима PnP, далее разбираться, что это такое, не хочу. Прошу понять и простить по причине пункта б). Ради интереса проверил вот такую ESS 1688 (Techmakers MF-1688SP) с чипом ES968:



Отличная карточка, менее шумная в сравнении с MediaWave, но только PnP. В отличие от nonPnP версий, её опознаёт драйвер ES968.COM или альтернативный INIT_ESS.COM от Алексея Танкеева. Я её купил несколько месяцев назад ради входа PC SPEAKER, но этот разъём оказался ненастоящим.

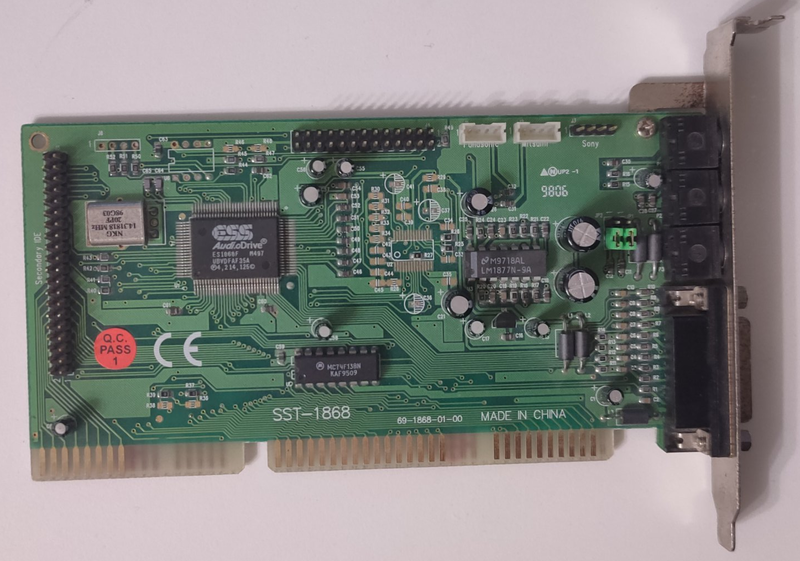

Попутно проверил бюджетную ESS 1868 от Acorp/Aska, вот такую:



Разницы с Edison Gold-16 5.0 и Genius/Labway никакой - уровень шума такой же низкий. В общем, вполне себе годнота, зря я ей брезговал)



на вогонсах пилят экспериментальный OPL3 драйвер для защищенного режима на всяких AC97/Intel HD/VIA, лишенных встроенной поддержки SB
Possibility to write OPL3 sound driver for protected mode games - Page 20 \ VOGONS
пока просто наблюдаю за развитием событий, сам не пробовал



Сюда переехали



Попробовал запустить на тонком клиенте (VT8237). Не заработало, тишина.
Именно поддержку этого южника автор и не обещал, но VIA VT8233 был заявлен.
Использовал DOS от W98SE, command prompt only.
Все бывшее там из config.sys/autoexec.bat удалил и прописал команды, как описано в readme.
Все загрузилось успешно, "найден VIA VT82хх", не было никаких сообщений об ошибках. Но вместо звука тишина, как с встроенного динамика, так и через выход наушников.



Интересно, чем отличается Dreamblaster X16GS от X2GS? Про обе сказано:

• Full GM/GS implementation
• 128 GM instruments
• 180 variation instruments
• More than 200 drum sounds in 15 drum sets + 1 SFX set
• All samples are in 16bit quality
• Official Dream/Roland License

В обе зашиты лицензионные банки Roland, при этом первая - "High end waveblaster board", а вторая просто "Waveblaster compatible soundcard". Разница в цене серьёзная - 60 евро. То, что X16GS выглядит серьёзнее, понятно. Интересно, будет ли разница в звучании при использовании на приличной звуковой карте уровня какого-нибудь Terratec/Diamond.

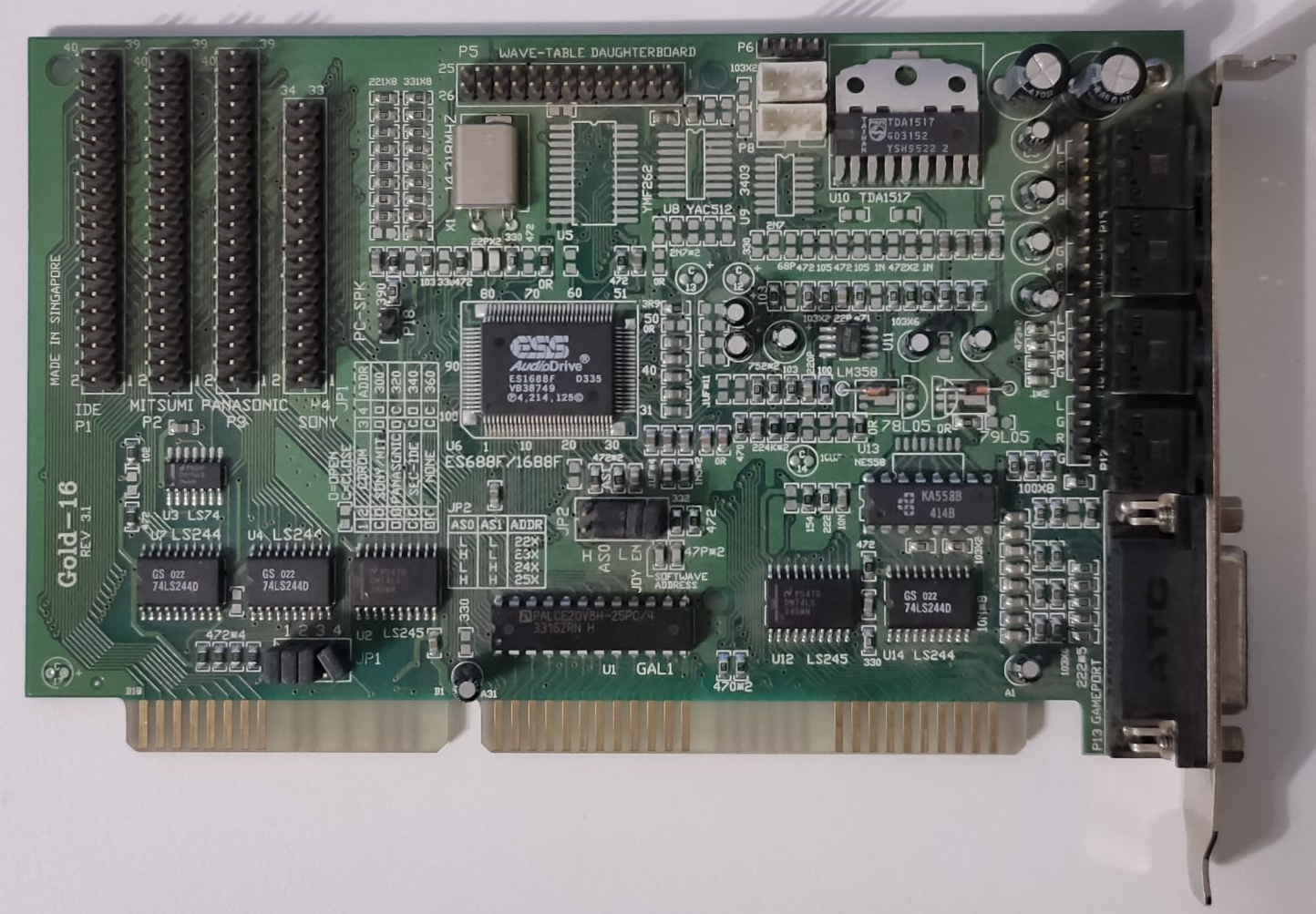

Добыл необычную ESS 1688 - Gold-16 Rev 3.1 (nonPnP). Это первая попавшаяся мне карточка на чипе ESS с тремя отверстиями для фиксации полноразмерных дочерних карт. К сожалению, система её не видит. Пытался несколько раз вынимать-вставлять - никаких изменений. К ISA-разъёму претензий нет - другие звуковухи сразу без проблем определяются. Попробую ещё контакты на ней почистить.



чот дофига на ней джамперов, может она в non-pnp режиме?
попробуйте просто сет бластер прописать, может, так заработает?



@radical1010, её не видит фирменная утилита ESSCFG.EXE, которая видит любые ESS 1688: и PnP, и nonPnp, и переключаемые в обоих режимах.
