Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Товарищи, помогите разобраться с джамперами ESS 1688. Я всё ещё надеюсь, что система не видит карту из-за них.

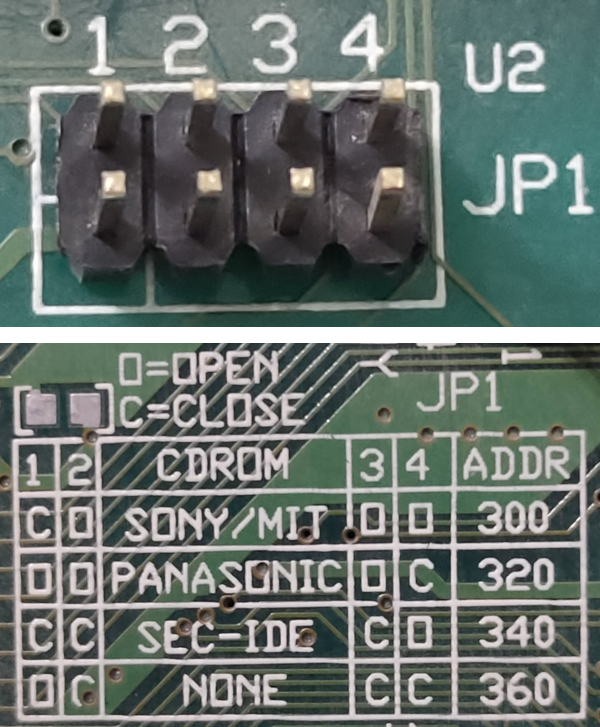

1) Первая группа JP1 - подключение приводов. Что здесь нужно выставить и на что это влияет?

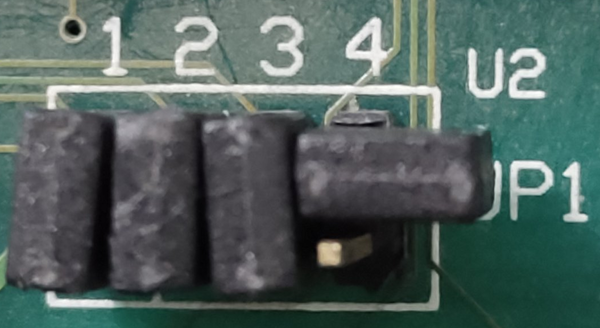

На моей карточке джамперы стояли в таком положении:

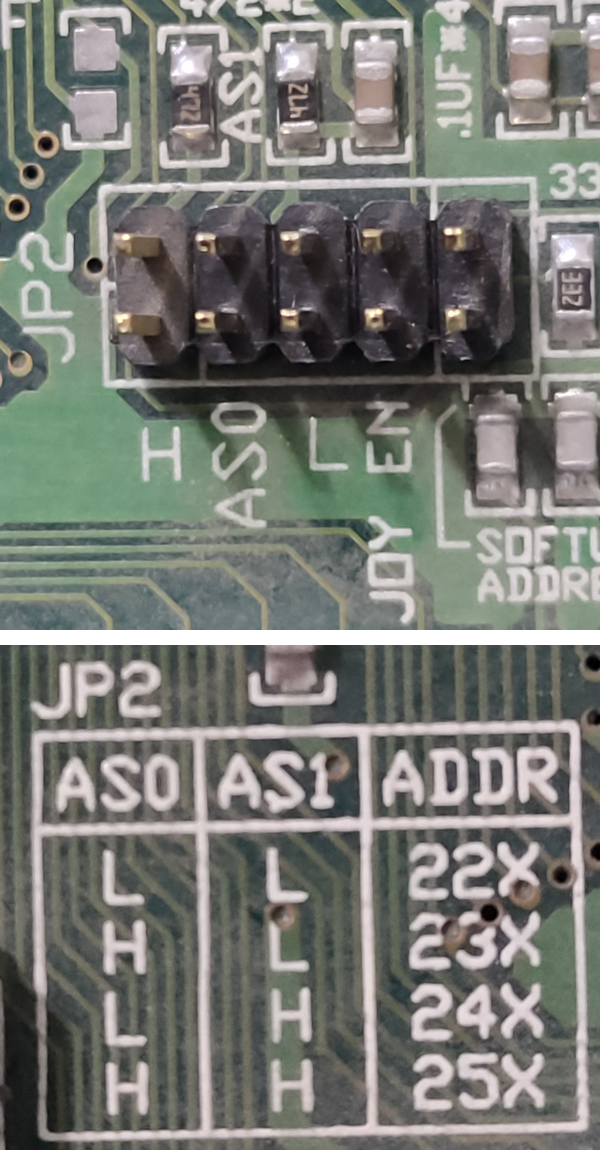

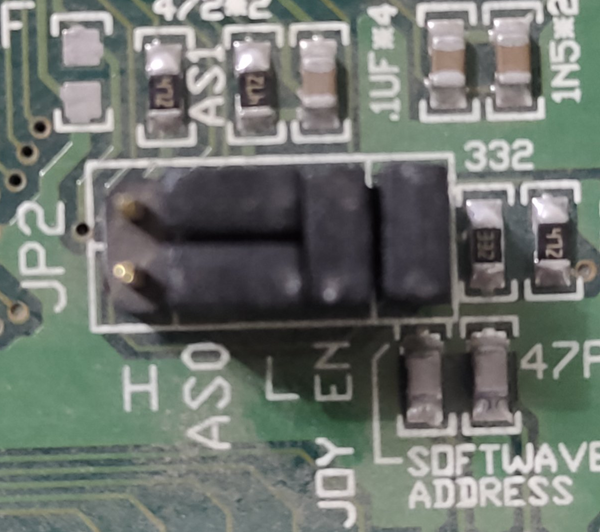

2) Вторая группа JP2 - адрес. Вот так она выглядит:



Что такое L, H, AS0, AS1, как правильно выставить джамперы, чтобы получить значение 22x? Что такое Softwave address (крайний правый джампер)? Так они стояли на моей карточке:



Ну тут-то всё очевидно, что может быть не понятно?
Пример: если тебе нужно контроллер Сони на порту 340, значит замыкаешь перемычками 1 и 3, а 2 и 4 открыты.
У тебя же стояло Secondary IDE на порту 340.

Со второй группой тоже вроде ясно, там буквами подписаны перемычки.
Верхний ряд - AS1, нижний - AS0.
В твоём случае выставлено:
AS1-L
AS0-L
т.е. и соответствует 22х

Что такое Softwave - без понятия.



А при формуле 0C00 никакому из приводов не выделяются никакие ресурсы?

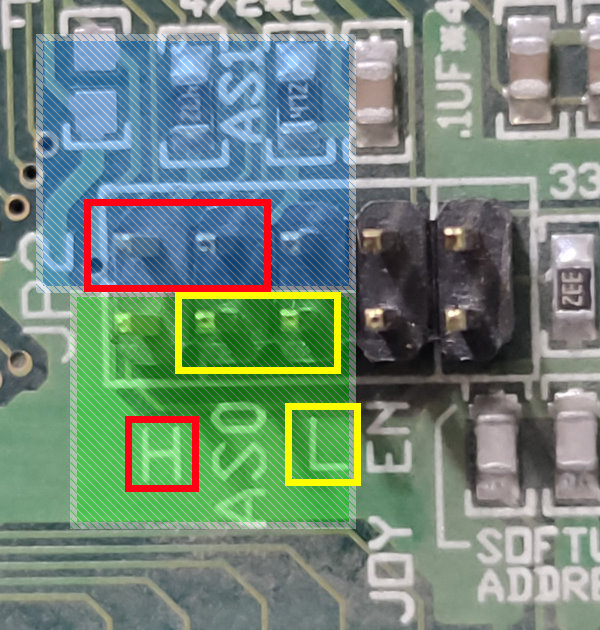

Исходя из обозначений, вижу, что: H - первый слева вертикальный ряд из двух контактов, L - средний, JOY EN - четвёртый слева, SOFTWAVE ADDRESS - пятый слева. Как по этой табличке догадаться, что джамперы, отвечающие за адрес, нужно расположить горизонтально, а остальные вертикально, я пока не понял.



В квесты и логические\паззл игры играть побольше =)
По мне,так всё очевидно там, уровень игрушки жанра Hidden Objects для детей дошкольного возраста.

Но вообще, к карте, очеаидно, шёл мануал (с высокой долей вероятности ~99,9%), где всё это было расписано подробнее.



Воткнуть примерно правильно несложно - в сети куча фотографий подобных звуковушек. Хотелось понять саму суть этих обозначений. К сожалению, звуковуха так и не завелась. Как-то не вяжется состояние "как из магазина" с тем, что она полный труп.



Чего понимать-то? Выбор базового порта, зачем ещё что-то понимать?
А что такое Softwave - ищи дальше.

Ну и то, что она убитая - вполне возможно, дурное дело не хитрое вообще-то. И внешне будет как из упаковки. Так что внешний вид никак не связан с работоспособностью так-то.



--- добавлено 12 мар 2023, предыдущее сообщение размещено: 12 мар 2023 ---

@Yuriy_X, если это не поможет, вот тут абсолютно тот же самый метод, просто маркирован попроще: ESS 1688F sound card \ VOGONS

--- добавлено 12 мар 2023 ---

И самое смешное, что рядом предполагают что "SOFTWAVE" это "управлять адрес мягковолна", т.е как раз отвечает за включение PnP: No-name ES688F card: Time to ditch it? - Page 3 \ VOGONS

--- добавлено 12 мар 2023 ---

Дохлый кварц, битые резюки, что угодно.
Кроме ESSCFG были попытки тупо заставить играть?



@TBAPb, теперь понял, спасибо за пояснение. Видимо, просто такая масштабная опечатка - SOFTWA ̶V̶RE. Попытки были, но её никакой софт/игры не видят, даже Wolf3D сразу на PC SPEAKER переключает. Ясно, значит не повезло.



Есть ли смысл отдать в ремонт и дать в качестве донора менее интересный экземпляр ESS 1688 или это неоправданно сложная затея? Как в этом случае правильно сформулировать ТЗ мастеру?



Китайцы до сих пор не очень в этих ваших "буквах".

Пардон, но это стандартный огрызок на 1688, даже без YMF. Целесообразность - это когда стоимость ремонта меньше стоимости покупки замены, в основном - сильно меньше.
Интереса ради я аж на Авито зашёл, посмотреть, что там за очередное безумие:

https://www.avito.ru/krasnodar/tova...on_gold_16-_es688_2428098356?slocation=637640 2000 рублей, тот же Gold-16, аж 3.3. С исправленой опечаткой, бгг.
https://www.avito.ru/voronezh/tovar...d_16_isa_2721276985?slocation=637640#extended 1700 рублей, из той же серии, с чем-то на месте YMF.
https://www.avito.ru/malahovka/tovary_dlya_kompyutera/zvukovye_karty_isa_2786521354?slocation=637640 500 рублей.
https://www.avito.ru/chelyabinsk/to...vye_karty_isa_pci_2843069937?slocation=637640 9500 / 14 = 678 рублей за штуку. НА ЭТОМ ДАЖЕ МОЖНО ЗАРАБОТАТЬ!

Я не знаю кто бы взялся починить (при этом продиагностировав сначала) это за 500 рублей, да ещё и имеет ISA совместимый ПК для проверки. Это не считая логистических расходов.



А что у него вместо Ямахи?

Есть знакомый хороший мастер, цены сильно не ломит. Он мне отремонтировал несколько материнок и видюх, но там были более явные проблемы. Сам проверить результат вряд ли сможет. Поэтому и говорю, что если ему отдавать, то надо дать подробное ТЗ - что конкретно проверить и каким оно должно быть.

Эта опечатка свойственна для Rev 3.1, на 3.3 обычно всё правильно написано)
Gold-16 3.3 - это ES688, в целом хороший чип, прекрасно работает вообще без драйверов. Но он не умеет MPU-401 в защищённом режиме, в этом его главный минус.
По объявлению за 1700 ₽ карточка, скорее всего, тоже представляет собой 688, хоть и сделана на той же PCB, что и мой трупик. Надпись с ревизией заклеена (слева внизу), а продавец до момента оплаты отказывается отдирать эту наклейку. На видео, которое она записал для демонстрации работоспособности карты, в Windows она установлена как ES688. Мне, в свою очередь, нет никакого интереса платить 1700 ₽, пока не удостоверюсь, что это 1688, а не 688.
Ищу именно полноразмерную 1688 (НЕ обрезок с тремя разъёмами), с PC SPEAKER и возможностью работы без PnP.



У кого?
Тут дырка, соответственно - встроенный ESFM.
В лоте за 1700 - вестимо, что клон YMF262.

Дык чтобы дать ТЗ, надо знать что сломано, чтобы знать - надо хотя бы воткнуть и потыкаться. Он не может, т.к. нет ISA совместимого компа, а самому - лапки.
В любом случае, не вижу целесообразности ремонта этого экземпляра. Ну разве что совсем девать деньги некуда.

Ну так нет никакого смысла париться, это ESS688.

Это надо было делать десять лет назад, пока живы были владельцы, бгг.



Кликбейтное название, но штука вроде интересная



Про SBEMU уже тут было



С такими симптомами я бы шёл в следующем порядке:
1) проверить рабочие напряжения на основных микросхемах платы (желательно осциллографом - хоть даже самым дешёвым);
2) проверить работоспособность кварца;
3) перепрошить заново конфигурацию в микросхему U1 (PALCE20V8) или, если нет такой возможности, поменять микросхему программируемой логики на такую же с заведомо рабочей платы (правда, в чём тогда смысл? =)). Дело в том, что данная микруха отвечает здесь именно за реакцию подсистем платы на нужный адрес, выставляемый шиной. Она программируемая и если запорется прошивка (бросок напряжения по питанию при неудачной комбинации состояния входов, например), то плата просто не ответит ни по одному из разумных адресов.



@TheMadLynx, спасибо, план действий понятен. На каких ещё звуковушках может быть эта PALCE20V8? У меня на двух других ESS 1688 (одна PnP, другая nonPnP) вообще нет такой микрухи.



У разных карт там может быть зашито разное. Это же просто программируемая логика. Сливать дамп (если его вообще можно слить) нужно с такого же чипа с такой же карты.



Совершенно верно, не на всех платах используют программируемую логику. Поэтому, если задаться целью, то вполне можно "костылями" (соплями) "переделать" данную конкретную аудиокарту. Например, в вариант с жестко заданными ресурсами и без PALCE20V8.



На dosdays.co.uk нашёл интересную цитату анонса ES1688:
"The ES1688 comes in a 100-pin PQFP and is in production now. The ES1688 is an extension of ESS Technology, Inc.'s AudioDrive family of audio chips, which includes the ES488, ES1488, and ES688. The ES1688 is socket-compatible to the ES688".
Возникла мысль: а если на живой карте ES688 выпаять чип и вместо него впаять ES1688, будет ли она работать?



Может да, может нет.
Ребята из ESS, конечно, молодцы, и явно сознательно оставили распиновку насколько возможно - совместимый, чтобы вендоры не перелопачивали всю разводку. Но тем не менее, разница есть.
Главный вопрос остаётся тем же - чего хочется этим добиться?
Почему именно non-PnP?
Почему именно 1688?

--- добавлено 17 мар 2023, предыдущее сообщение размещено: 17 мар 2023 ---

ЗЫ

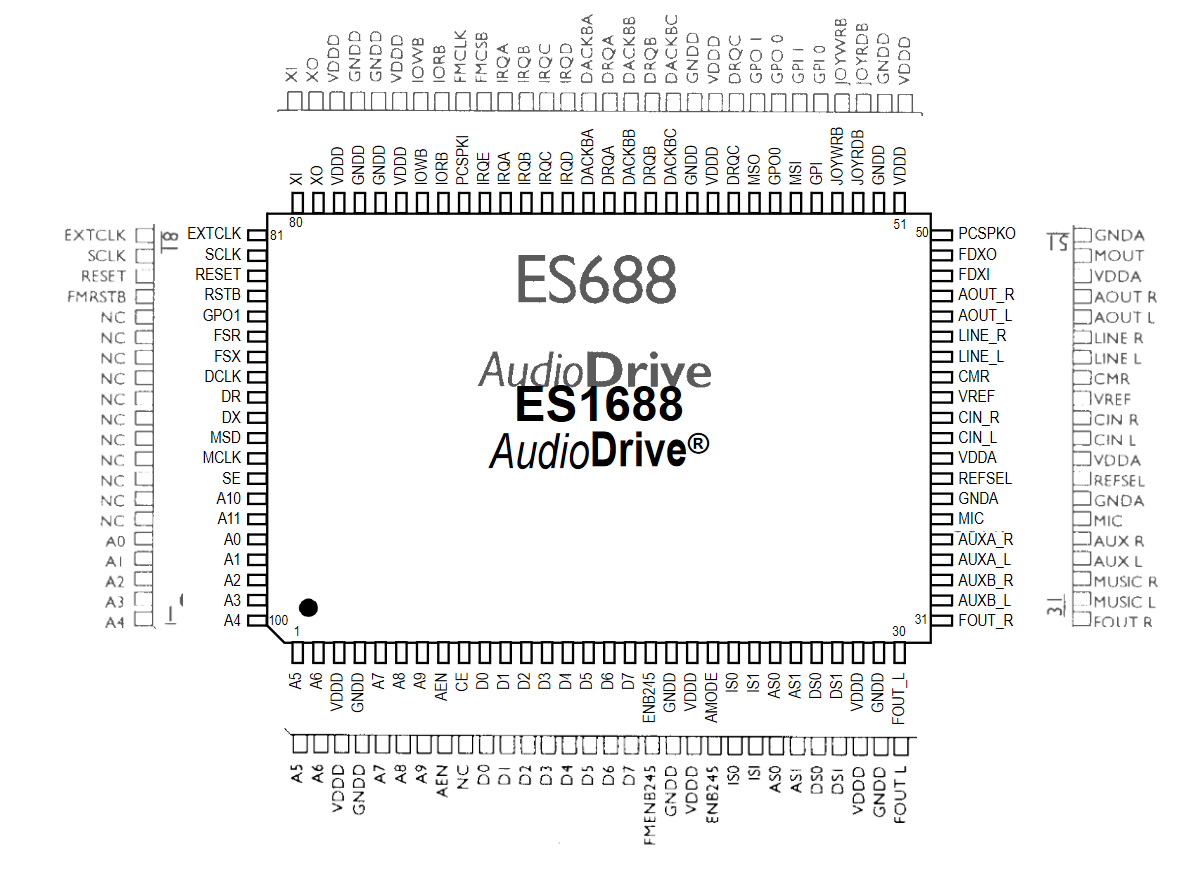

На картинке есть нога AMODE.
Если есть PnP 1688 над которой готов издеваться - можно её оторвать.
Но тогда должны быть AS0,1 и IS0,1, чтобы адрес и IRQ настроить, что обычно подразумевает наличие джампера AMODE на карте.
