Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Скорее всего просто бивис лакистара не был в то время доведён до ума!
Да и в целом на ретро как правило многое работало через задницу, и без напильника никак... Сейчас конечно всё намного проще и сложнее одновременно!



Вероятно, учитывая, что это, по сути, первое поколение материнок с PnP. Ещё интересно, что в Doom звук (PCM) присутствует независимо от того, используется EMM386 или нет. На более поздних системах с SS7 (например, 5ALI61) в Doom и некоторых других играх с защищённым режимом памяти при запуске EMM386 звук отсутствует (система видит SB на 220/7/1, но в динамиках тишина).



Забрёл в интернет-магазин Serdaco и обратил внимание на интересную вещицу - WP32 McCake. Представляет собой плату для подключения к разъёму wavetable, которая умеет воспроизводить банки SF2 и эмулировать MT32 через Munt, используя ПО MT32-PI. И если первая функция мне не особо интересна, то на новодельную дочку, способную самостоятельно воспроизводить MT32 без лишних клубков проводов, "малинки" и повышающего фоновый шум лишнего соединения, я бы потратился. По сути, это одна из моих главных незакрытых потребностей, связанных со старым железом. Хорошо, если бы кто-то из соотечественников сделал нечто аналогичное.



@Yuriy_X, особенно это имеет смысл для ультра-компактных сборок в нестандартных тонких корпусах. С другой стороны, внутри там работает munt-ядро для эмуляции MT-32 и все "несовершенства" с этим связанные прилагаются. Хотя, уверен, 97% пользователей вряд ли с ними столкнуться, если не показывать пальцем, куда надо смотреть.



@TheMadLynx, у меня стандартный корпус, но автономного решения для реализации MT32, которое можно было бы установить внутри компа, я так и не придумал. Пробовал разные варианты:

1. Отдельный неттоп с Munt, который через роландовский USB-переходник принимает сигналы и выдаёт звук на линейный вход ретроПК. Недостаток - отдельный комп, занимает место, нужна розетка.
2. Насадка на "Малину" MT32 PI. Минусы - пусть небольшой, но отдельный блок, шумный аудиовыход (фон слышен с любыми проводами). Возможно, дело в руках, но я побороть не смог.
3. Использование Munt и USB-переходника Roland на основном компьютере-микшере с хорошей звуковой картой, на линейный вход которой поступает сигнал с ретроПК. Из всех трёх самый удобный и качественный вариант.

А какие есть несовершенства у Munt последней версии?



Прямо насчёт последней сказать не могу - проверял больше года назад. Тогда были нюансы с воспроизведением музыки в игрушке Lollypop которая ремапит сетку каналов партиций. Причём, чтобы их понять, нужно хотя бы раз услышать как звучат треки на настоящем железе - без этого кажется, что всё нормально. И так как это производит эффект "услышанного не расслышать", то, может, лучше пребывать в счастливом неведении? =)



Есть кто уже купил у бельгийца свежие дочки? Проблемы с доставкой были?



364 бакса крутовато конечно.



Я правильно понимаю, это SB/SB Pro/WSS с музыкальной частью, совместимой с GUS PnP?



Да, Orpheus II Homepage *WIP*

@ALL
Разве OMF2097 использовал ГУСя для воспроизведения музыки? Там же чистый треккерный движок.



Наверное, тем, кто не видит ретроПК без Gravis Ultrasound, понравится. Я как-то не проникся к GUS особой симпатией, хотя в Little Big Adventure он звучит лучше AWE32/64 и многих карт с GM. Если уж рассматривать варианты "дорого-богато", то взял бы AWE64 Legacy. А так и первой Orpheus вполне достаточно, у неё есть всё необходимое для почти любой аудиостемы в составе ретроПК. Жаль, так и не купил её.



Я правильно понимаю, что первый - это просто хороший SB Pro II клон на кристаловском кодеке с FM синтезом на ямаховском OPL3, с не глючным MPU401 и без лишних шумов?



@Колючий, цифровой выход ещё забыл.



[Железо] - Оценка стоимости звуковых карт на шине ISA.
Тут есть 1688 с явно выведенным джампером PNP: Звуковые карты



Просто очень хороший сайт с обширнейшей информацией по звуковухам и не только:
DOS Days - Sound Blaster 16

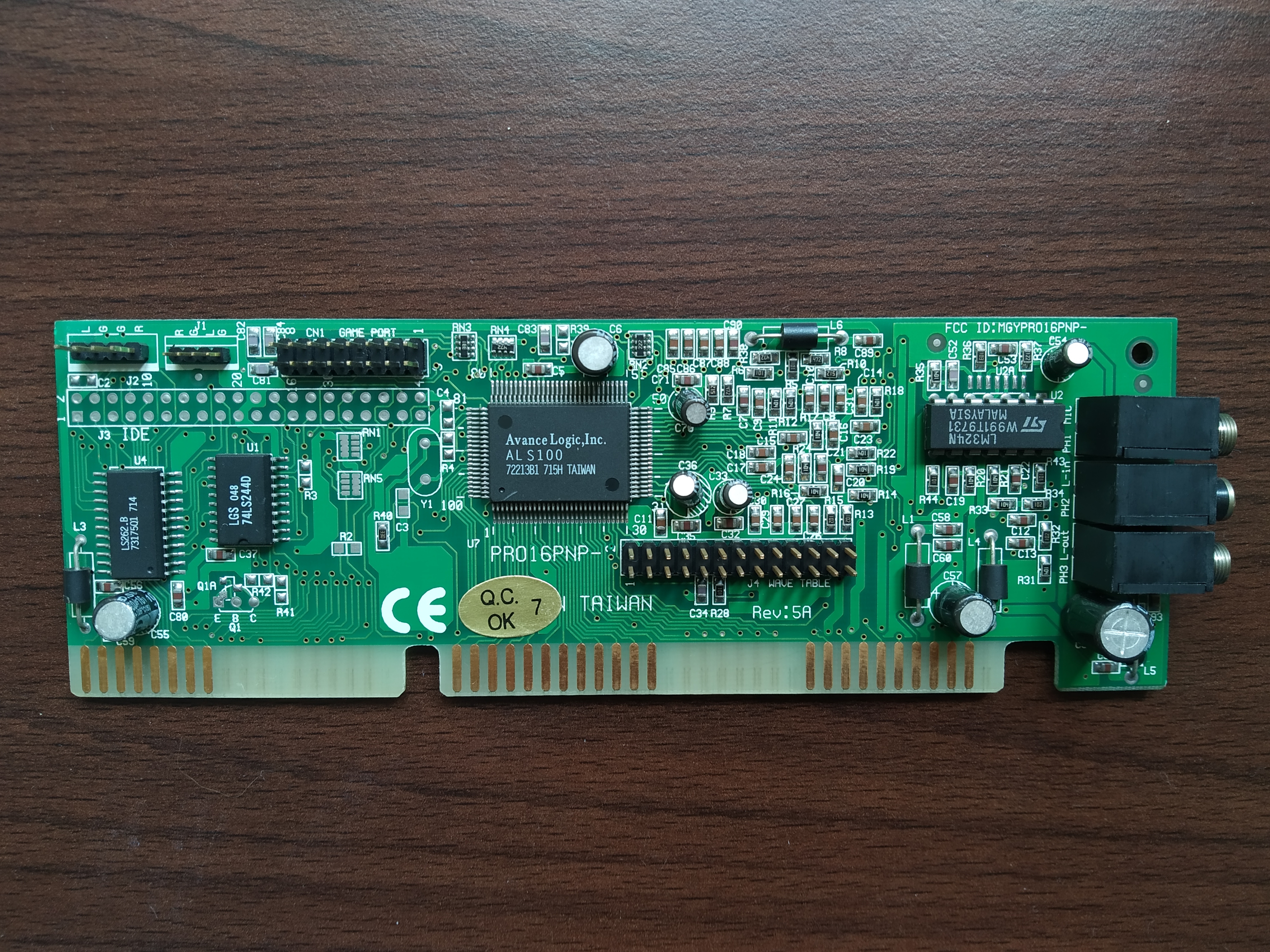

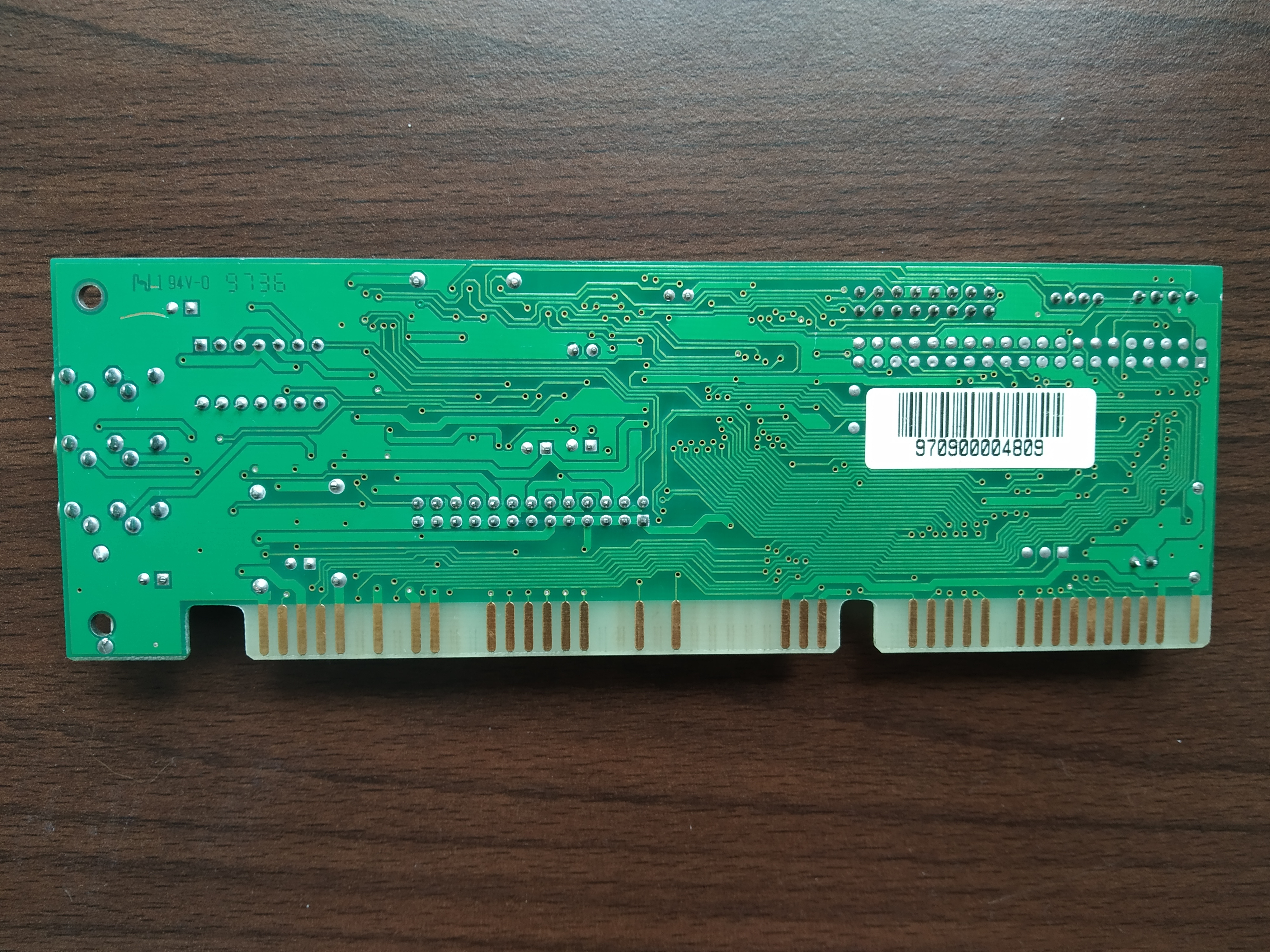

Добавлю немного в копилку общих знаний. Не только у ранних SB, но и в относительно новой ALS100 можно встретить варианты разводки, которые требуют -5 В для нормальной работы.


И да, Duke Nukem 3D с ней прекрасно работает в Sound Blaster 16 (44 kHz Stereo) одновременно с General MIDI в отличие от подавляющего большинства оригинальных SB16.

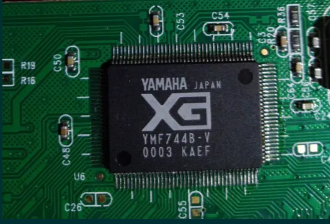

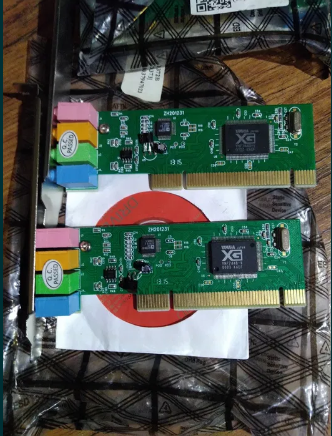

Увидел такое на барахолке. Понятно, что дикий китай, но меня интересует сам чип это и в самом деле ymf744 или перемаркированная с-медия?
Чип кодека на плате вроде есть, с-медии он не нужен. Привлекает маленьким размером, хочу попробовать ее поставить в тонкий клиент.

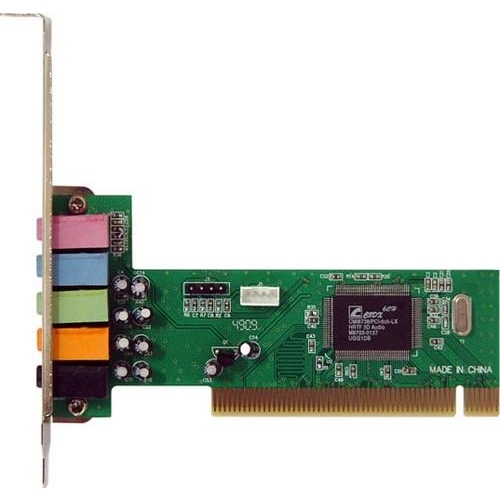

@radical1010, c-media, 20 лет назад такого валом было.



у с-медии нет чипа кодека на плате
Звуковая карта - подделка под Yamaha YMF744 [+] - Музей компьютерного "железа" — ЖЖ



@radical1010, у меня была C-media, на ней был чип с маркировкой YMF724. Естественно, ямаховские драйвера не установились. То ли продал, то ли выкинул.
