Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



А у кого есть материнские платы с интегрированными ямаховскими чипами?
Видел такие несколько раз, обычно что-то типа ранних слот-1 под LX или вообще сокет 7, и обычно что-то фирменное типа делл, компак или интел. Чип часто бывает не один, а два примерно одинаковых квадратных чипа, первый это, собственно, сама звуковая, а на втором нанесено лого General MIDI. Что это? Памяти вроде рядом не видно. Оно работает под дос?

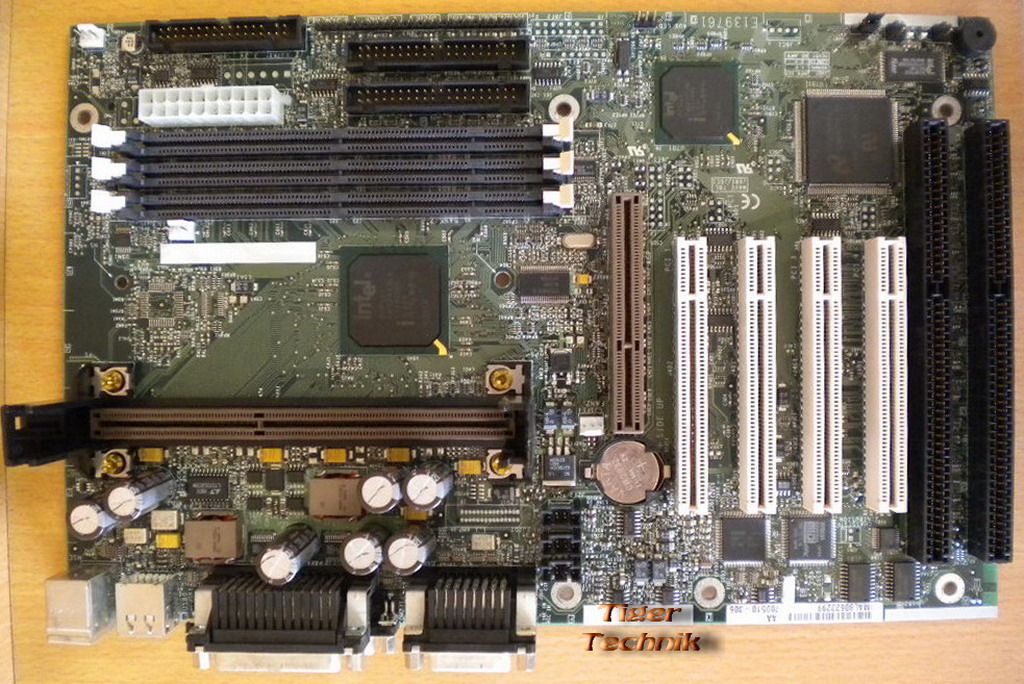

@radical1010, у меня есть такая Intel 430hx.Упомянутый чип - это WT, под дос должно работать. На моей плате распаяна только сама Ямаха.



А оперативная память для работы WT где берется?

такое



@radical1010, я так понимаю, чип с лого GM - это ПЗУ, содержащее сэмплы. По крайней мере, так написано в руководстве к материнской плате Intel TC430HX.



@radical1010, есть GA-6EMMP с набортными ATI 3D Rage PRO и Yamaha YMF740. Но аппаратного WT на этой плате нет - чип только один.



@_ALS_, мне именно интересен встроеннный в мать WT, нигде не нашел толковых обзоров.



@radical1010, на известном голландском сайте с примерами десятков синтезаторов вполне можно послушать почти в любой известной игре (Game music Archives -). Смотреть Pine PT-2030. Только там mp3, а не видео. По мне так мычание в духе SB AWE на родных банках.

--- добавлено 7 окт 2023, предыдущее сообщение размещено: 7 окт 2023 ---

YMF под PCI имеют интегрированный внутри чипа синтезатор, но без встроенного банка - нужна системная ОЗУ и драйвер для работы.



О, спасибо.
Вот как раз видео от коллеги Hustler

По поводу мычания AWE не согласен, звук совсем другой, хотя и ударные подкачали. Просто прикольно встретить плату с встроенным WT синтезом.
Что-то подобное могли разве что креативоские PCI чипы, которыми снабжались многие материнки.



Dune II -
У Gravis UltraSound 1MB Rev.3.4 и
Creative SB AWE32 нормальное звучание. У Aztech Sound Galaxy Wave Power на 5 секунде пропал тяжелый звук.



Trident 4DWave-DX стоящая карта?



А цена малая? Я бы не стал брать. У меня есть видеокарта pci trident, и дрова там под вин95. Хотя карта 96 года, как и virge.
92 db ниже, чем у большинства СБ.



У нее есть WT, но по звуку мне он не очень нравится, простенький Creative PCI, как мне кажется, звучит лучше.
Карта дешевая, без WT коннектора и усилка, просто продается с кучей другого не нужного мне барахла.

А еще он умеет SB16



нед

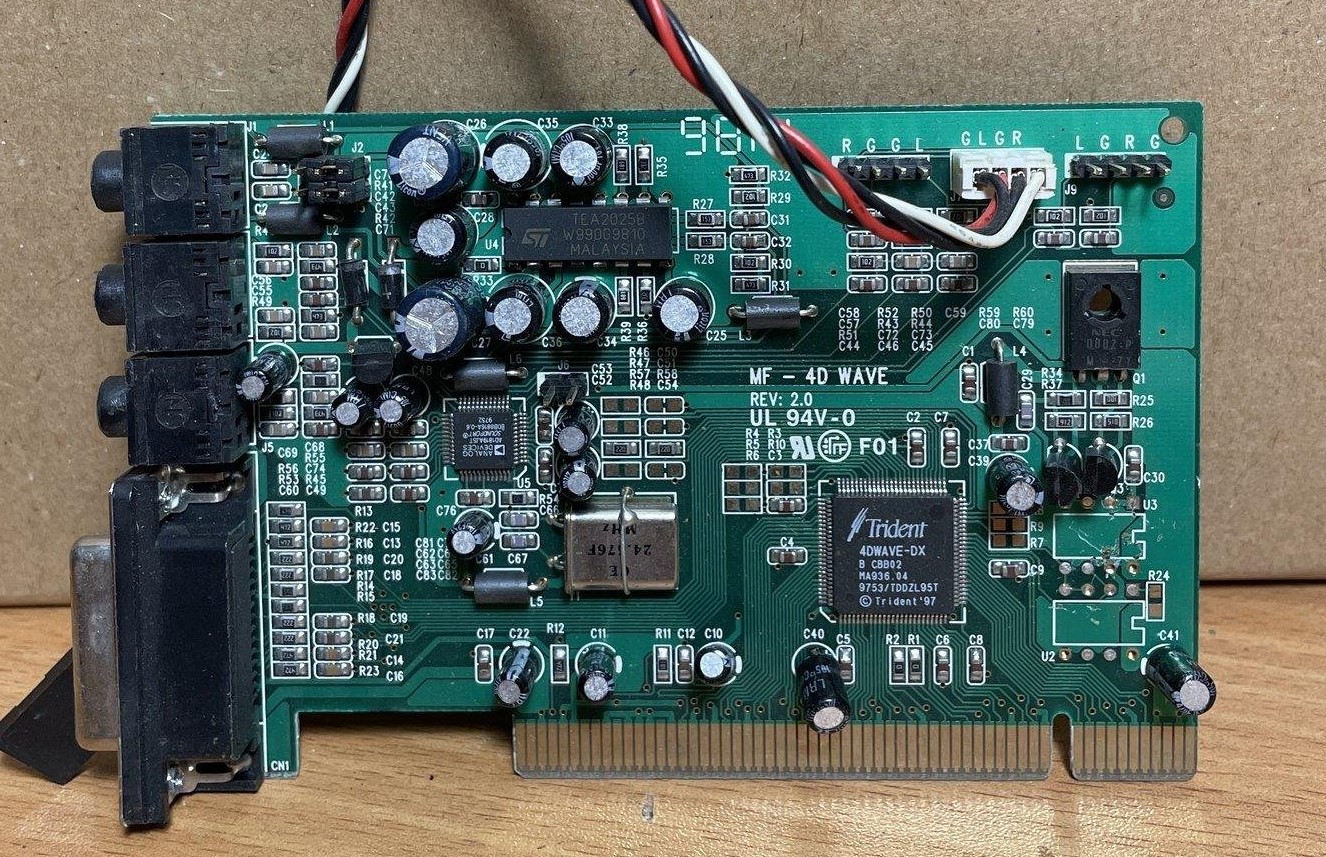

недавно купил такую и расстроился. Драйвера ставятся, все корректно, банки грузятся, а звука нет. Есть фон от движения мыши и действий в винде (карта просто критически шумная), а звук не идет.



@Hustler, может, она неисправна?

карточка не такая, как в видео, попроще, без гребенки



может и неисправная

--- добавлено 12 окт 2023, предыдущее сообщение размещено: 12 окт 2023 ---

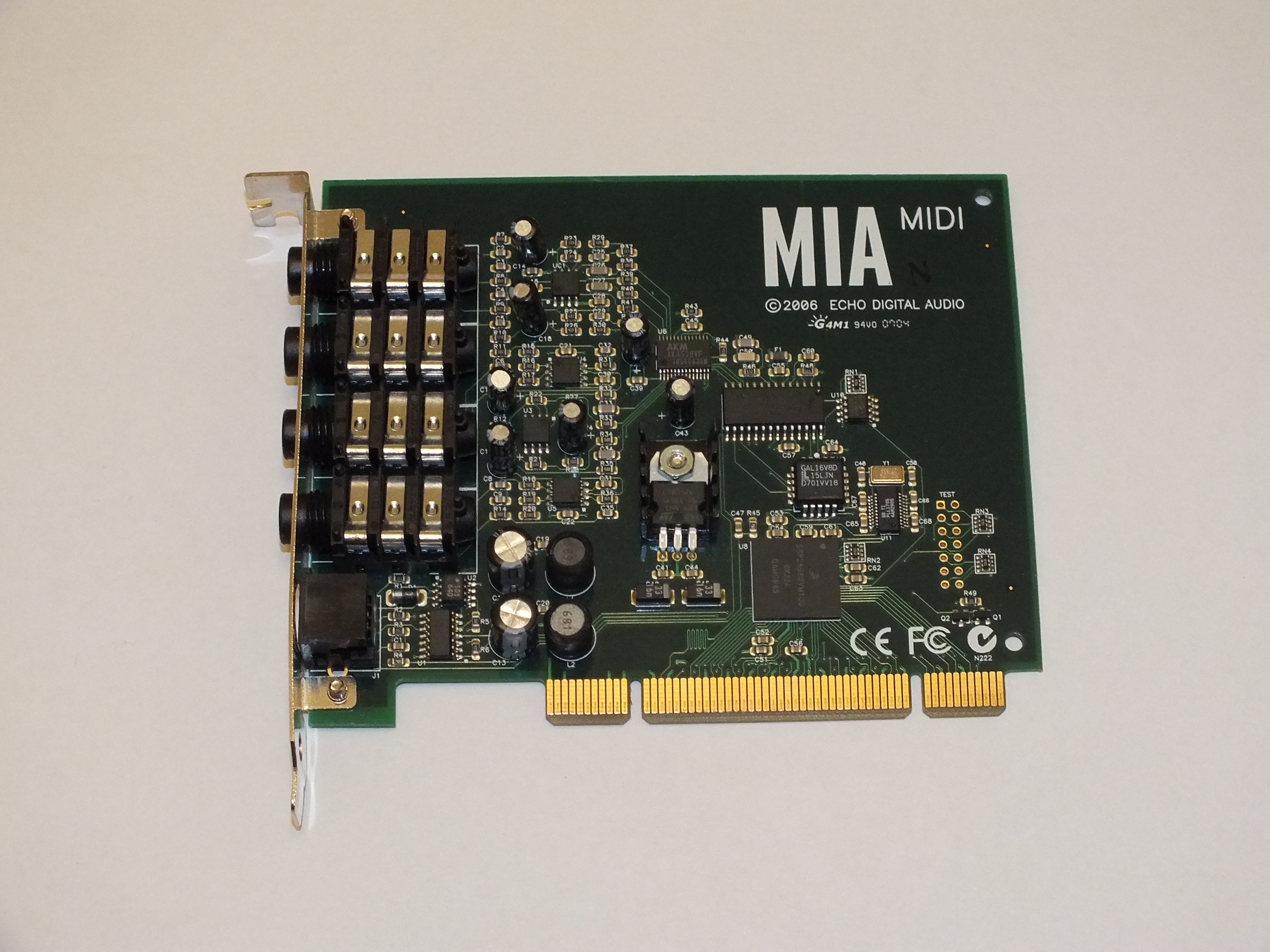

и еще обнаружил проблему с одной картой. MIA MIDI. Тоже все нормально устанавливается, но проигрывает только в одном (левом) канале. При чем у карты два Line out и в обоих выходах только по одному каналу.



Карту лучше купите Vortex+8830 (Turtle Beach Montego II) или yamaha.



Уже заказал, чисто, чтобы была, все равно не дорого. Достаточно редкая у нас карта, мне впервые попадается. Жаль, что не фирменная, фирменные идут с sblink и WT-коннектором, такое сочетание только у редких Соло-1 имеется.
Вортекс у меня есть (первый и второй), ямах 724 тоже пара найдется.

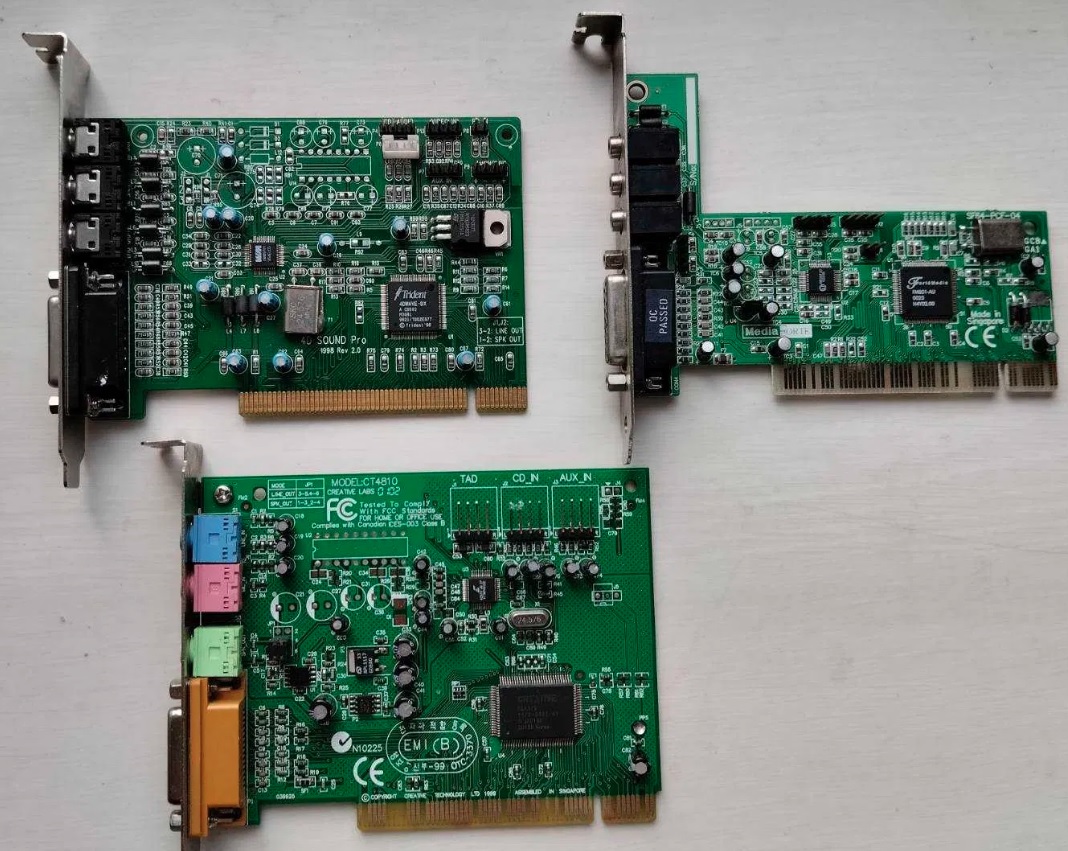

Карта еще, кстати, одна из немногих PCI, которая умеет в SB16 (не знаю, правда, насколько это ценно). Еще умеет ALS4000 (у меня она есть и тоже не фирменная) и креативы.



Спойлер: Trident 4D Wave

Современные чипы для звуковых карт c шиной PCI
Чип класса ESS M. DirectSound3D не ускоряется, но поддерживается, более того, есть программная эмуляция A3D, впрочем,абсолютно неработоспособная. Странные проблемы с эмуляцией на Pentium II системах. Цены на уровне карт с ESS Maestro. Не рекомендуется к покупке, из-за проблем с драйверами и совместимостью.

Лучше бы не брали. A использование sblink насколько значимо? Есть материнки и Ямаха 724.



Да я ж говорю, взял просто пощупать и потыкать палочкой.

sblink это аппаратная эмуляция DMA для не-ISA карт, т.е. если ямаха не пашет через DDMA, то через sblink она будет работать все равно что ISAшная ямаха 719.



Приветствую всех участников форума!
Друзья, прошу помощи. Есть PCI звуковая карты на чипе ForteMedia FM801-AU. Под чистым DOS(6.22) работает без проблем, но никак не могу разобраться, как регулировать громкость звука через конфиг файл. Ниже привожу конфиг и заранее благодарю за помощь!
[VOLCFG]
MasVol=0
PcmVol=0c0c
FmVol=0c0c
SurVol=0

(исправил модель чипа после указания на опечатку)
