Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Да, набортные WT обычно так себе звучат. Впрочем, и AWE далеко до предела мечтаний, разве что с балансом получше. Толку от этой ямахи, которая у вас есть, если на ней в Дюка с нормальной музыкой не поиграть? И это не единственная игра, где такая проблема будет вылазить.



Народ, подскажите куда копать. Имеется ноутбук из подписи на Windows 98 SE, система для него родная. Звуковая ALI M5451, на одном ресурсе читал, что совместимая с SB pro. Ставил два варианта драйверов - WDM и VxD. Во втором варианте даже ставится Ali Legacy Device. Но ни в первом, ни во втором случае драйвера для эмуляции не ставятся (или я не вижу куда они ставятся, в корне диска С: ничего нет, в autoexec.bat ничего не пишется).



Эмуляция SB внутри windows дров, может не иметь никакого GUI, в варианте vxd - обычно от производителя, в варианте wdm - от microsoft (sbemul.sys). В autoexec.bat что-то добавляется для эмуляции в чистом DOS если чип это умеет и производитель написал эмулятор для DOS.



Я не про GUI, обычно при установке драйверов автоматически ставится эмуляция SB путём создания папки где-нибудь на С:, а в autoexec.bat пишется SET BLASTER блаблабла, а далее путь к эмулятору. В моём случае ничего этого не происходит.



Может, имелась в виду эмуляция бластера под вынь95-98, а за чистый дос вообще речь не шла?

Кстати, а что там инсталлятор поставил под винду? Посмотрите в программах и, особенно, в панели управления, в некоторых звуковухах драйверы под дос настраиваются с помощью виндовых утилит, как это не странно.



Сменив предвзятость на спортивный интерес, решил всё же опробовать ESS после долгого "Креативовского" опыта. Перепала недавно попсовая (ничем не выделяющаяся, китайская) карта ESS1869 с эффектом 3D, решил всё же опробовать как "отдельную ветвь" звуковухостроения. Собрал всё в тестовой сборке на Slot-1 под Windows 95 OSR2, дрова подкидывал с вогонс, даже использовал поставляемую с дровами программу AudioRack. Столкнулся с двумя явными косяками (мне сейчас интересно, неисправность/недоработанность конкретного экземпляра, баги драйвера или абсолютная норма для ESS-чипа?)
1) При воспроизведении низких частот дискретизации (8, 11, 22кГц) как бы отсутствует интерполяция. Ощущается как "серебрение" (например, конвертация до 44кГц через Звукозапись/Фонограф).
2) При оцифровке в 44кГц, неважно, моно или стерео, 8 или 16 бит (test_random_cassette) на перегрузах слышны потрескивания, будто бы "пики" чип плохо обрабатывает. На низких частотах дискретизации, как ни странно, перегрузки прописываются почти без лишних искажений. (winmix)

ESFM (звучание MIDI-файлов под Windows) - на любителя. Но некоторые файлы через такой синтезатор мне даже очень понравились (dimkainv), а какие-то слушать невозможно (ONSTONES)...

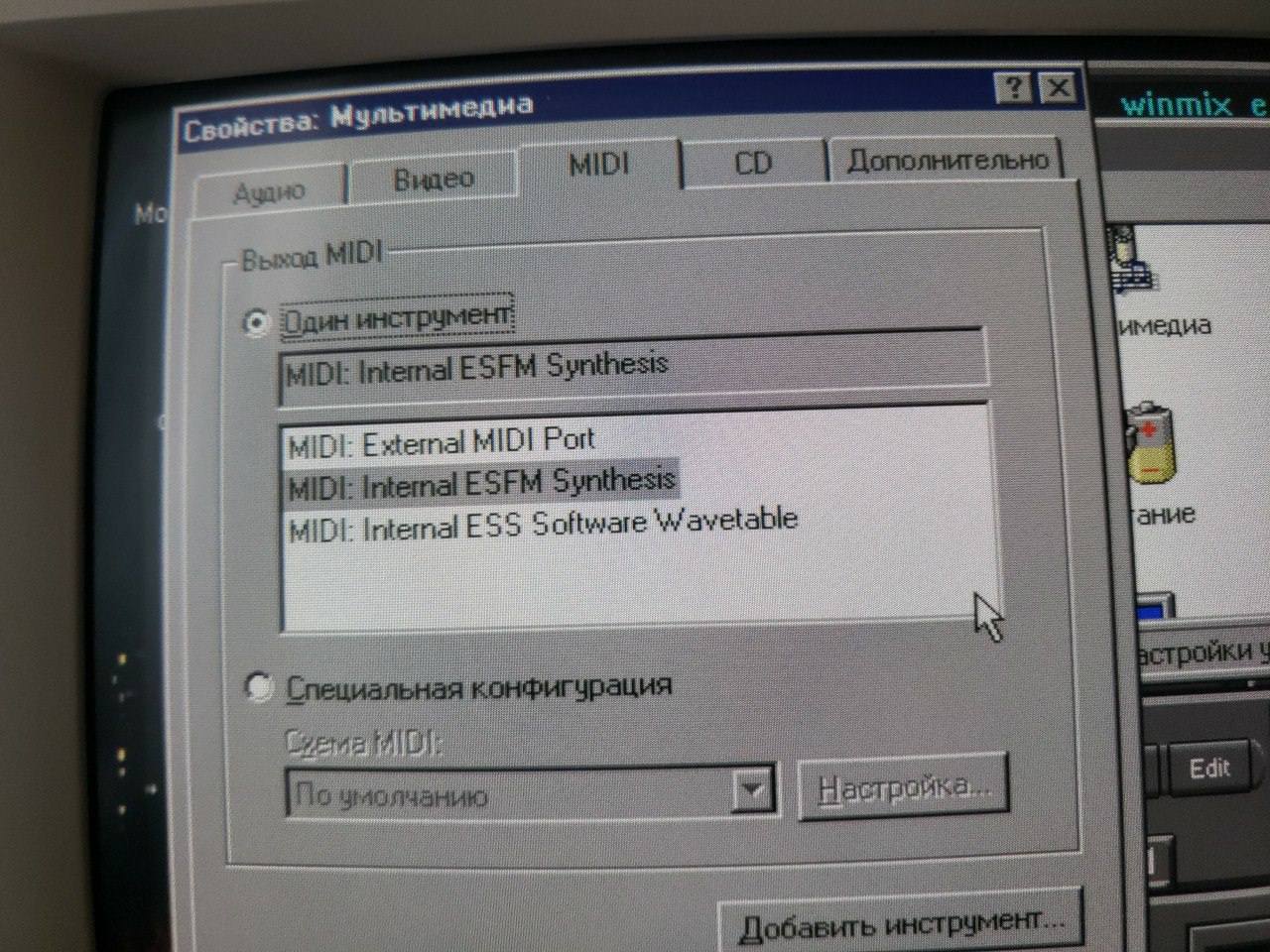

Кстати, в дровах завезён ещё некий программный вейвтейбл.

Режим "3D" странный. Действует на всё, включая внешние источники через Line-In и CD, но "звук вокруг" и прочее он не делает, а только чувствуется, будто звук делается чуть громче, и всё.

К звуку и музыке в DOS-играх (правда, пока чисто в среде Windows 95) претензий особых нет.
В моих задачах всё же предпочтение отдаётся Sound Blaster 16 и их официальным клонам Vibra16. С любителями ESS спорить не собираюсь, лишь отчитываюсь об обнаруженных мною косяках.



Да ничего он не поставил, просто поставил драйвер и всё. Есть утилиты, но в них ничего про DOS не сказано. Загрузился в чистый DOS, прогнал AIDA. Результат - эмулированных звуковых карт не обнаружено. В БИОСе если что, режиам LEGACY для звука нет. AIDA находит PCI звуковуху в диспетчере устройств, но делать с ней особо нечего. Пробовал поставить дрова SB Pro под DOS - не обнаруживает карту в диапазоне 220-280, дальше инсталляция не идёт.
Есть приколюха под названием SBEMU, но поддержку M5451 туда не завезли. Теперь либо жить с этим, либо менять ноут, либо внешняя PCMCIA звуковуха.



Либо LPT звуковуха от Serdaco

Но, вообще, как-то странно. Ноут времен 98, у него должна быть какая-то поддержка доса нативная.



В WDM дровах многих карт автоматически ставится родной виндовый эмулятор бластера (sbemul.sys), никаких папок ему не нужно, он активируется в DOS окнах при обращении к адресу 220-..., внутри файла есть параметры DMA Channel/Interrupt/Port, возможно они как-то настраиваются в GUI или берутся из реестра если не устраивают значения по умолчанию
Для вашего ALI глянул в первый попавшийся WDM драйвер Download ULi Drivers, в .INF этот эмулятор ставится автоматически:
HKR,,NTMPDriver,,"ali51wdm.sys,sbemul.sys"

--- добавлено 11 фев 2024, предыдущее сообщение размещено: 11 фев 2024 ---

Это не косяки
1) "Интерполяцию"(?) чип не обязан делать, есть чипы вообще без цифровых фильтров и прочих бесовских дельта-сигма передискретизаций (с-media 8738)
2) Перегруза на входах АЦП не должно быть в принципе, теряется смысл записи если там будут американские горки с 0x7FFF до -0x7FFF



Я этот драйвер скачал и поставил, изменений нет.
Вот цитата из readme

Offtop

(IV) ULi Audio M5451 WDM Driver for Win98/Win98 SE/WinME/Win2000/WinXP
******************************************************************************

------------
INTRODUCTION
------------
This driver supports ULi M5451 PCI Audio Accelerator
integrated in ULi M1535/M1535D/M1535+/M1535D+ South Bridge.

------------------------------
1. Uninstallation Instructions
------------------------------
* Uninstall from Add/Remove Programs
(This method is recommended if driver is previously installed by Setup program.)
1. Start Add/Remove Programs from Control Panel.
2. Select "ULi Audio Accelerator WDM Driver" item.
3. Click on "Remove" button.

* Uninstall from Device Manager
1. Start Device Manager from Control Panel's System applet.
2. Right click on "ULi Audio Accelerator WDM Driver" item, then
select "Remove" (or "Uninstall") item from the popup menu.


--------------------------
2. ULi Sound Setup Utility
--------------------------
* From Control Panel window, double chick on the "ULi Sound Setup" applet
icon to launch this program.

* MIDI Configuration
- Click on the "Sample" tab.
- "Sample Set" and "Sample Rate": select to determine a wavetable for ULi MIDI device.
- Press [OK] button and restart Windows to make these settings take effect
on the next Windows session.
NOTES:
- These MIDI settings are meaningful only when system uses ULi Wavetable MIDI
device. To use ULi Wavetable MIDI device, execute Multimedia applet
in Control Panel window, then from the MIDI tab, select "ULi Wavetable MIDI"
as the MIDI output device, in stead of "Microsoft GS Wavetable SW Synth".
- The alternative of Sample Set settings, 1MB, 4MB, or 8MB, represents the size of
various ULi wavetable sample files. The larger wavetable sample file can provide
better quality of MIDI sound, and consume more system resources (CPU computing
and memory usage).
Or user can select DLS option to use the GM.dls sample file provided by Microsoft.

* CODEC Power Saving Configuration
- "Power Management" tab
- "Enable Power Management" checkbox:
to enable or disable CODEC power saving function
- "Always"/"Only in battery power mode" combobox:
to select the active time of CODEC power saving function
- "Turn off CODEC power after (when no sound is played)" combobox:
to set the idle time to automatically power down CODEC (PR0:ADC, PR1AC)
- "Enable External Amplifier Power Down":
to further power down CODEC (PR2:Mixer, PR7:EAPD)
- [Apply] button: to apply the new settings,
- [OK] button: to apply the the new settings and exit program

-------------------
3. Driver File List
-------------------
* ALiADWDM.sys
- is the driver binary
- will be installed to %windir%\System32\Drivers
* ALiPanel.cpl
- is the ULi Sound Setup Utility binary
- will be installed to %windir%\System (in 98/ME) or System32 (in 2000/XP)
* ALiSndMg.exe
- is the helper background process for CODEC power saving function
- will be installed to %windir%\System
- only is used in 98/ME
* ALi*.inf
- will be installed to %windir%\inf (in 2000/XP)

Я дальше расковырял пакет. Поиском sbemul.sys находится только в *inf файлах самого файла в пакете нет



@Airflow, а попробуйте поискать здесь
Ali Aladdin drivers - Старый DOS. Abandonware, старые игры и программы - скачать!
и здесь
ECS Mainboard Driver & Utility Install CD Ver 1.1S : ECS Elitegroup : Free Download, Borrow, and Streaming : Internet Archive
(там на диске вроде есть драйверы для M5451, причем отдельно для 95 и 98)

Но, вполне возможно, что если M5451 это такая разновидность АС97, то и поддержки чистого доса там и нет. Из всех АС97 эмуляцию бластера под досом поддерживали VIA и SIS Какой-то, кажется, и то достаточно недолго.



sbemul.sys находится в архивах инсталлятора Windows 98, ставится при установке WDM дров, не надо его отдельно искать. Если звука в DOS окнах нет, возможно проблема в кривых настройках windows и нужна переустановка, но это не точно

Да, для чистого DOS эмулятора бластера в составе ULI дров НЕТ



Спасибо, вот эта тема помогла. Костыль, конечно, но Full Throttle завёлся. UPD, а DUKE3D нет.



"В общем, купил у арестанта-юнца его любимую Бэ-эн-вэ, которую он с Баварии в 1994 году с развала пригнал. В общем моё мнение такое, что все эти ваши Бэ-эн-вэ - полное говно".



Увидел в куче хлама у аффинажников вроде как AWE64, решил рискнуть и выкупить, благо не дорого.
Карта внешне целая, погнуты только пины, где планка с памятью подключается, выправил, чтобы ничего не закоротило.
Да, заурядная CT4520.
Как ее по-быстрому проверить?
Подключил к плате с370, через Unisound карта инициализировалась, увиделось 512К памяти.
Под досом запустил Doom, звук и музыка есть. Точнее, звук есть, а музыка есть только если выбрать в настройках игры AWE32, если выбрать Soundblaster или General MIDI, то звука нет.
Там вроде еще какой-то джампер должен стоять на плате, от отсутствовал, нашел у себя и поставил.
Звуковые выходы работают, зеленый (это line_out, как я понял) и черный (это через усилок, наверное, потому что звук громче в наушниках)
Что еще надо протестировать?



@radical1010, Sound Blaster AWE64 Value Driver and Software CD : Creative : Free Download, Borrow, and Streaming : Internet Archive может быть поможет. Если duke nukem 3d не отваливается, то норм. Качество миди проверяют в monkey island.



Если речь про чистый DOS, то при выборе Sound Blaster музыка должна воспроизводиться через FM. Возможно, у вас нулевая громкость этого канала. А General MIDI выбирать не нужно, если вы не запускали aweutil с ключом /EM:GM (эмуляция General MIDI). Однако даже в этом случае при использовании только оригинального ПО режим General MIDI недоступен для игр, использующих защищённый режим памяти.

Когда этот джампер установлен, разрешена эмуляция MPU-401 (без него aweutil /EM:GM не будет работать).

Уровни громкости, память. Надеюсь, @Strannik_ на меня не обидится за то, что я выложу его сборку. Описание (цитата): "AWE64.rar - сборка, которой пользуюсь. Скопировать каталоги CTCM и SB16 на диск C:, внести изменения в AUTOEXEC.BAT и CONFIG.SYS, пример которых для DOS 6.22 в каталогах _MAXMEM и _NORMAL (копирую один из вариантов). При необходимости обновить параметры звуковой карты (описание не делал)."



музыка в режиме Soundblaster(он же adlib/opl3 ) должна быть, если тишина, то или микшер не настроен, или проблема с картой.



с драйверами выше тоже нету музыки
при загрузке получаю сообщение
CTCU cannot run under Win95 and 3.11 dosbox
запускаю из командной строки до загрузки Windows (GUI=0)



Попробуйте модифицированные версии CTCM и CTCU, которые не могут обнаружить Windows по переменной окружения WINBOOTDIR.
