Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Я имею в виду, что в перечисленных играх музыку писали с большим прицелом на General MIDI, чем на FM, что делает их более показательным материалом для сравнения. А с Wolfenstein 3D всё с точностью наоборот - DOS версия не знает, что такое волновые таблицы в любом их воплощении, следовательно и музыку для этой игры писали с расчётом на то, что её будет воспроизводить совместимый с Adlib звукогенератор.



Не понял вопроса.



Сделать как в видео с Wolfmidi.

Синхронизировать один и тот же трек с двух устройств и переключаться в видео.

--- добавлено 5 авг 2024, предыдущее сообщение размещено: 5 авг 2024 ---

Creative Sound Blaster 1.5 CT1320C



ЦАП - Philips DAC-08EN (на моём экземпляре), встречается ещё MC1408.

Сравнивается с Sound Blaster 2.0 CT1350B.

Крутилки громкости в среднем положении, выходы карт нагружены на резистивную нагрузку 36 Ом (эквивалент наушников).



Карты схожи, и по тестам, и на слух.

Какой-то подверженности наводкам не заметил.

Карты шумят ровным фоновым шумом. Не слишком сильно, но, по сравнению с SB16, заметно.

В то время, наверное, шум от звуковой карты терялся на фоне шума от MFM винчестера.

Старые mod файлы начала 90-х звучат более-менее нормально. Чем новее - тем хуже.


Для меня и CT1320C, и CT1350B - скорее полочные карты.

По делу их можно применить разве что в какой-нибудь XT сборке, озвучивать игры до 1990 года.


Честно говоря, не знаю, что тут можно ещё сказать. Пусть будет для истории.

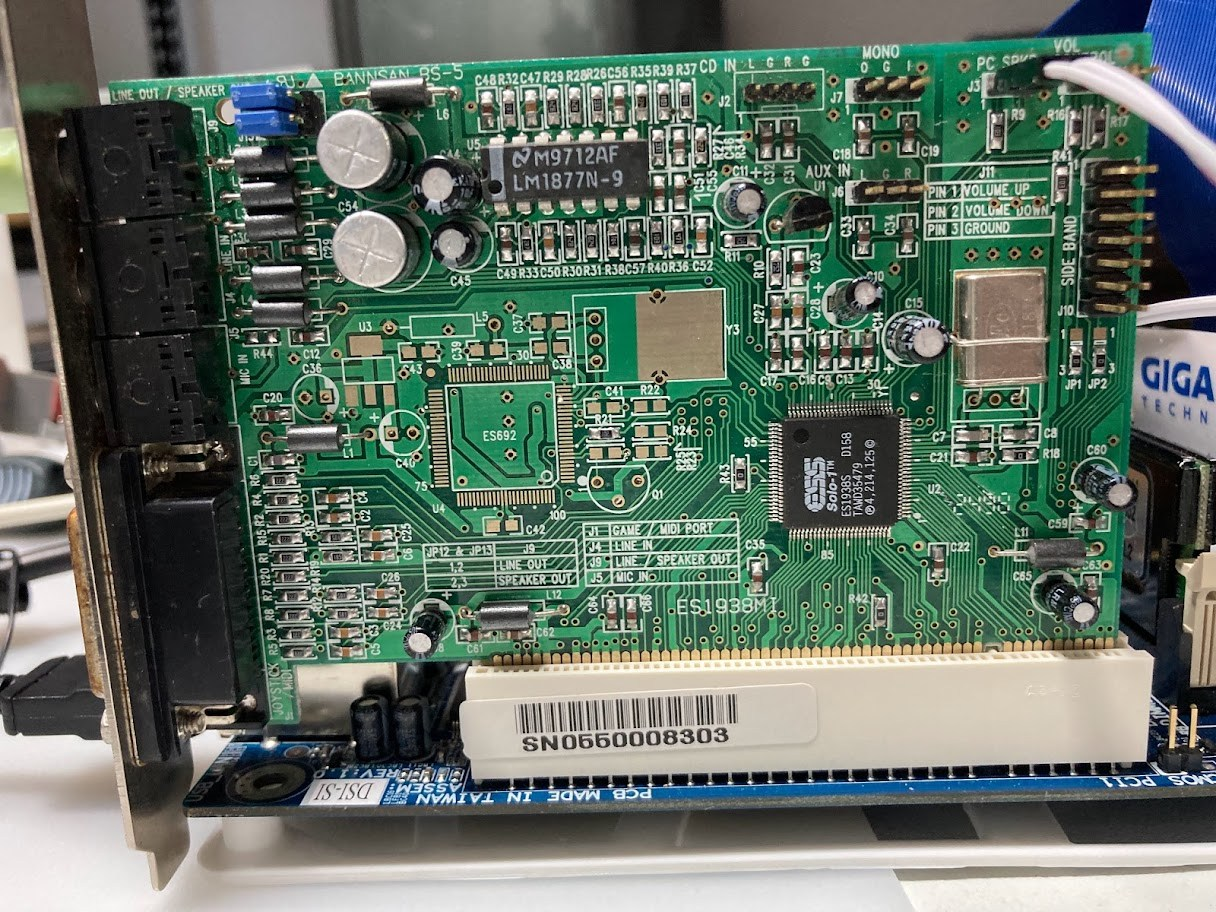

Товарищи, кто-нибудь пробовал добавить функционал PC speaker'а на ESS Solo-1? Имеется вот такая карта; почитал документацию на чип, вижу, что требуется резистор на 10 кОм:



На одной более-менее чёткой фотографии в интернете другой карты ESS - ES1698 - удалось разглядеть маркировку "103" - впаял такой же плюс отсутствующие штырьки (площадка "CN5" на карте) для подключения к разъёму на материнской плате.

Всё подключил, в микшере выкрутил громкость соответствующего канала на максимум (в ESSVOL.EXE это 7, а не 15 - как для других каналов, - но я попробовал оба варианта): не слышно пищалку - ни в ДОСе, ни в винде Пробовал менять полярность подключения, а так же прозванивать 53 ногу на чипе, потрогав щупом чуть ли не все элементы в наличии - но так и не выяснил, куда она ведёт и ведёт ли. Вопрос: ЧЯДНТ?



На карте PCSPKO (53-я ножка) разведена?
Потому что "The analog output pin PCSPKO is intended to be externally mixed at the external amplifier".



До конца не уверен (прозвоном не нашёл), внешне - не похоже, но какая-то из соседних - т.е. 51 или 52 - точно выходит на группу резисторов R16-18 возле больших конденсаторов, хотя прямой дорожки тоже не видно.

Под "external amplifier"'ом, полагаю, может пониматься и набортный усилитель (переключение между ним и обычным line out осуществляется перемычками JP1 сверху). Кроме того, в доке PCSPKO изображён будто бы заведённым именно на него (а так же на line out) - т.е. так же, как и остальные каналы в составе AOUTR и AOUTL, насколько я понял:



Хмм, а не может ли быть, что доступа у PCSPKO к line out нет из-за резисторов 100 кОм (в то время как AOUTR и AOUTL, соединённые с line out их "пробивают", чтобы добраться до усилителя)?

Проверю сейчас с усилком.

--- добавлено 6 авг 2024, предыдущее сообщение размещено: 6 авг 2024 ---

Что ж, проверил в режиме усилителя - работает, чёрт возьми!! Но настолько тихо, что практически не работает: пришлось колонки выкрутить на самый максимум (а это ОЧЕНЬ ГРОМКО), чтобы что-то расслышать. Но полдела уже сделано, буду разбираться дальше)

--- добавлено 6 авг 2024 ---

Что ж, в режиме Line Out звук писи-скрипера тоже, оказывается, работает, просто без усиления (а вывод основного звука на усилок нужно для пассивных колонок, и с обычными или наушниками его обычно использовать неудобно из-за задранной громкости) было настолько тихо, что практически неразличимо.

Полагаю, дело во впаянном резисторе и нужен меньшего номинала?

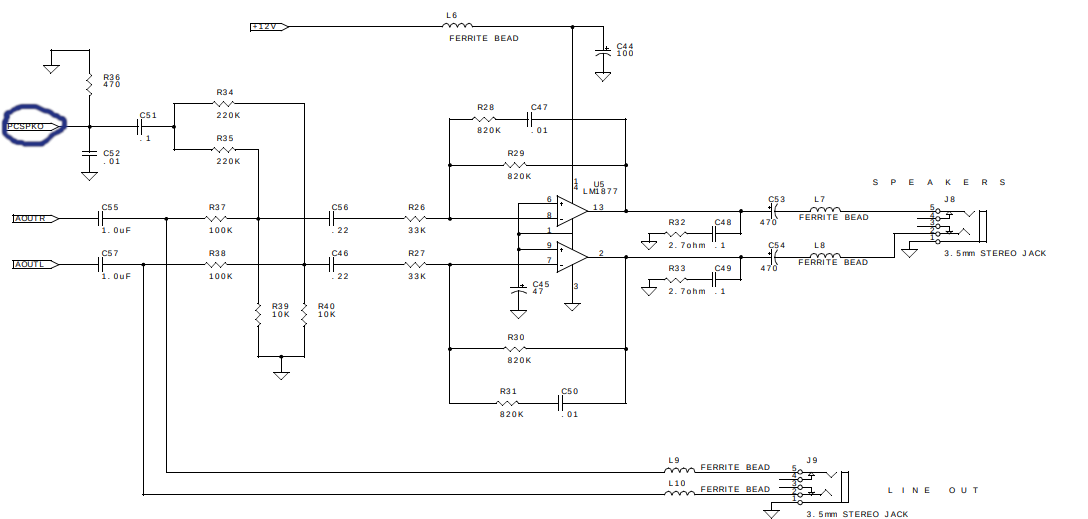

Нет, скорее дело в отсутствующем конденсаторе (по схеме - С51). Сейчас звук "проходит" всего лишь через монтажные площадки, к которым он должен быть припаян.
Как вариант - на месте RX4 тоже должен быть какой-то резистор.



Спасибо! Проработаю такой вариант.

Тем временем обнаружил, что пищалка, оказывается, звучит не на "своём" канале, а на AuxB - предназначенном для MIDI (т.е. громкость "PC Speaker" в микшере ни на что не влияла, а вот если заглушить МИДИшный - даже этот тихий звук пропадает). Т.е. слышно её, по сути, в виде наводки (вместе с другими "звуками" типа движения мыши и обращений к диску), а не предусмотренного канала : ) Кстати, материнкин штырёк +5V ни на что не влияет, а звучит только DATA, и только при подключении к контакту "I" CN5 на звуковой карте.

--- добавлено 6 авг 2024, предыдущее сообщение размещено: 6 авг 2024 ---

Прозвонил это место - RX4 вообще никак не соединяется с площадкой CN5; нижний контакт - земля, а верхний соединён с контактом "I" площадки CN3 в верхнем-правом углу, здесь её хорошо видно:



На других исполнениях этих карт - с заводской распайкой входа PC Speaker - видно всегда только единственнный резистор между двумя контактами, на прямой дороге (либо уходящей "вниз" и "выныривающей" возле 54 ноги чипа - PCSPKI):

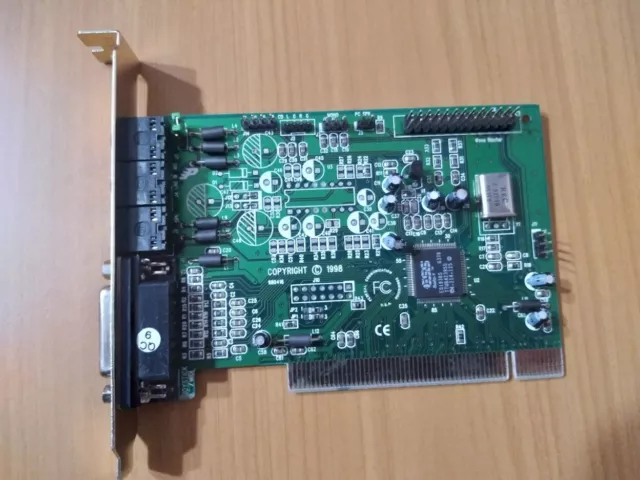

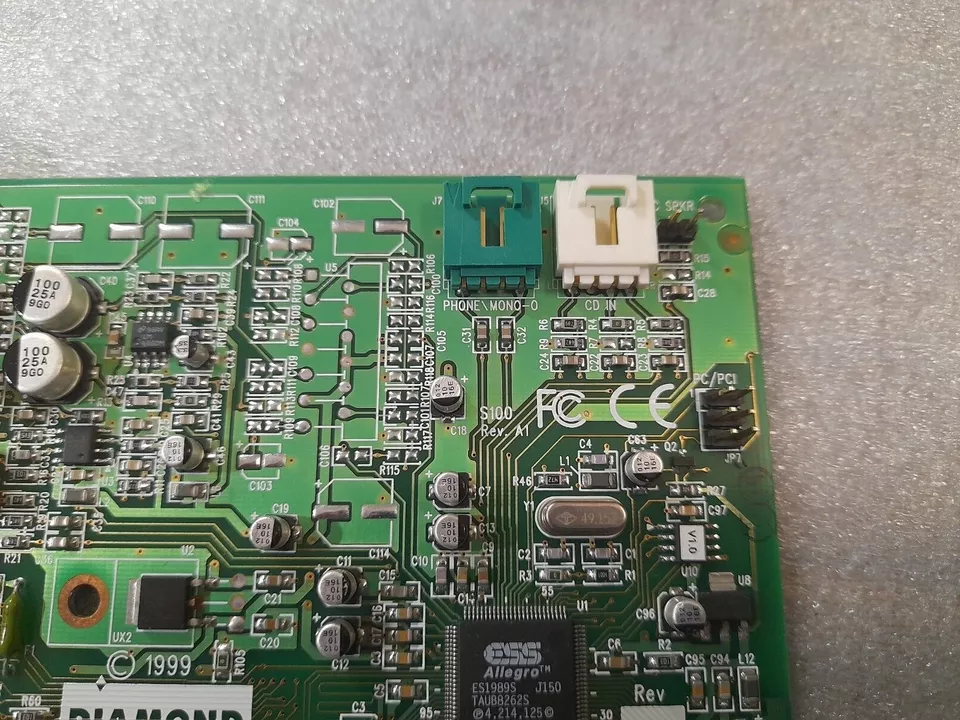

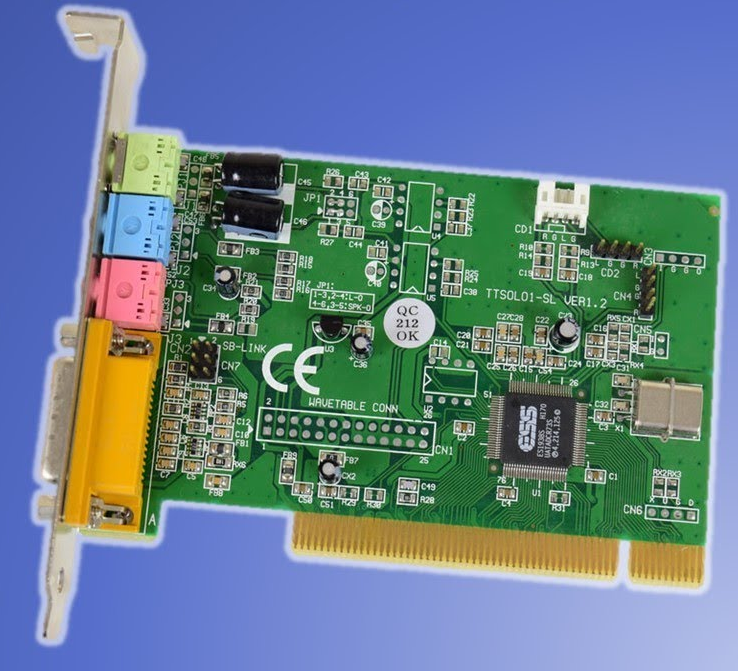

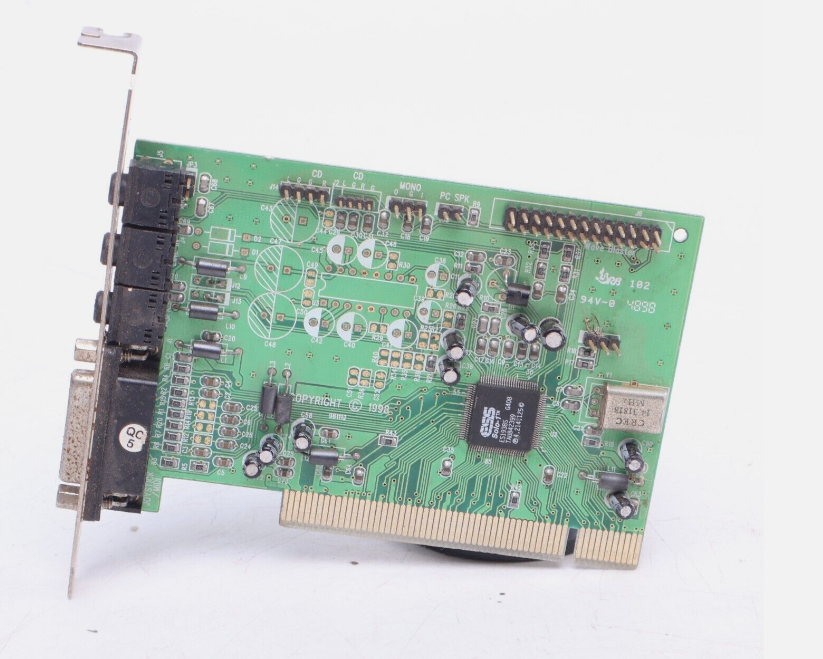

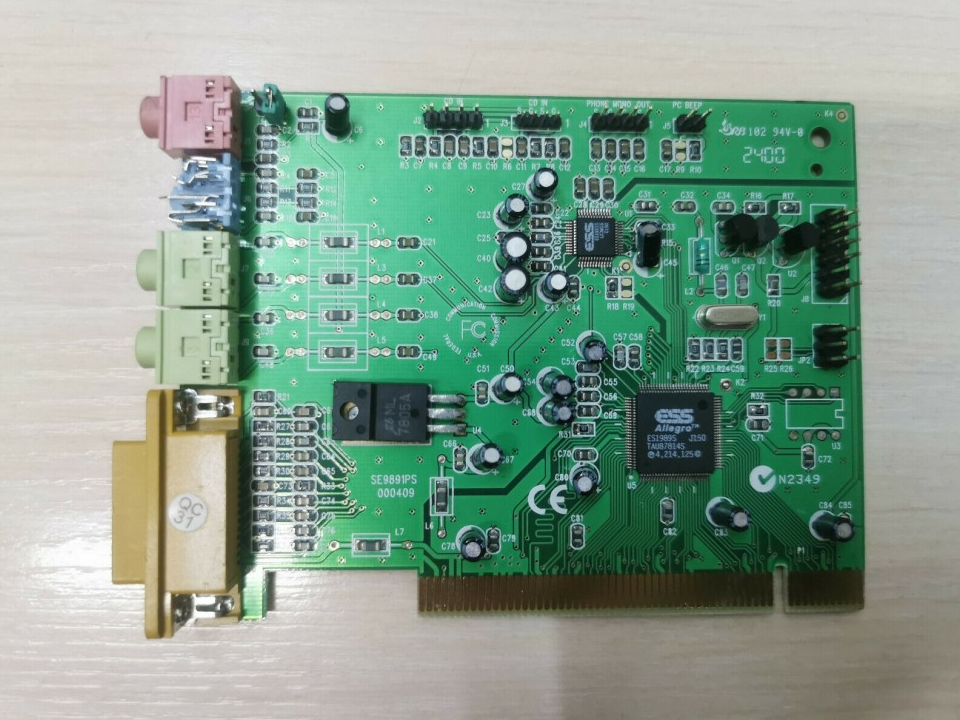

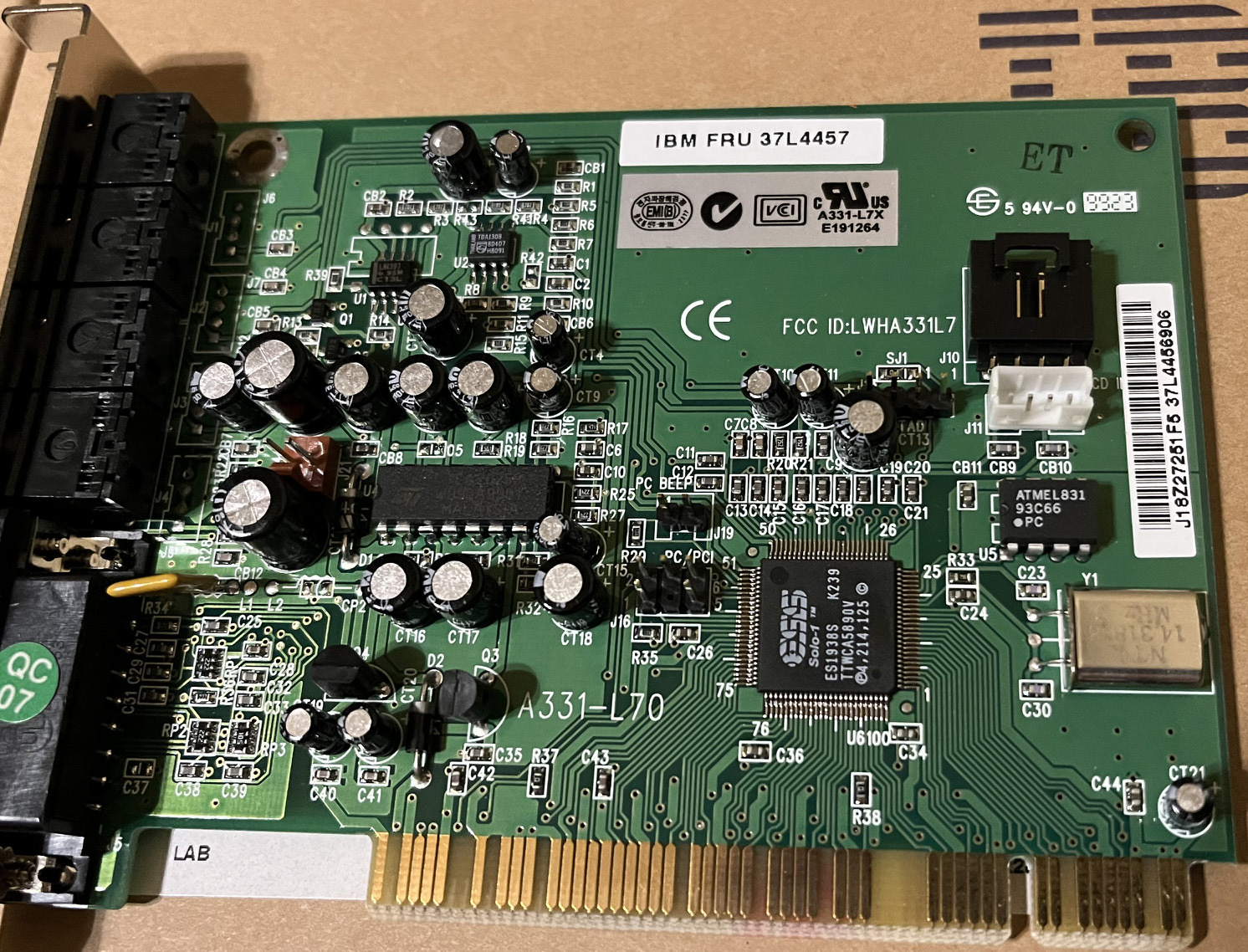

На ISA'шной ES1698 тоже так. Иначе выглядят только поздние карты на чипах вроде Allegro - где, похоже, действительно, предусмотрен конденсатор:



А вот чего не видно - так это их маркировок. Я уже поинтересовался номиналом на VOGONS у владельцев некоторых карт на этих фотографиях, но пока молчат.

Места для отсутствующего конденсатора на своей карте по пути PCSPKO я, честно говоря, не нашёл: все места уже заняты, а тот, что пустует (С49 внизу у разъёма PCI), распаивается только на совсем "голом" исполнении карты - как на первом фото в этом сообщении.

Пока что не знаю, куда дальше копать.

--- добавлено 6 авг 2024 ---

Кстати, с чем-то 53 нога (PCSPKO) точно соединяется, но здесь мои познания в радиоэлектронике заканчиваются ("мультиметр молча показывает какие-то циферки при контакте с землёй").



Можно попробовать пойти от обратного.
Тыкать пальцем (ну, не прям пальцем, конечно - можно очищенным от изоляции проводом), начиная от вывода PCSPKI и дальше по элементам.
Будет слышна наводка 50Гц. А там, где она пропадет - там собака и порылась.
Хотя, безопасней, конечно, будет использовать какой-нибудь генератор НЧ.



В 2001 году был проведен тест MIDI Performance. Roland SCP-55 показал лучший результат с небольшим отрывом. Эти результаты показывают, что показатели джиттера и задержки новых интерфейсов на базе USB на самом деле в два-три раза хуже, чем у старых технологий MIDI-интерфейсов:



Да, но оба нотика из тестов имеют только USB1.1 на борту.
Возможно, ситуация исправилась с появлением USB2.0



К видео сравнения Roland SCP-55 и Casio GZ-50M на ютюбе мне оставили комментарий, что Casio играет в моно. Почему так может быть? На мой взгляд брехня.

Подключено 2 провода, если отключаю один - левая колонка перестаёт звучать, другой - правая колонка.

Если сравнить дорожки, то едва заметная, но разница всё-таки есть, просто у Casio она менее выражена:



@MAZterXP, мне кажется, что стереобаза у касио расходуется как раз на избыточное увлажнение звука ревербом. Но, не удивлюсь, если где-то есть крутилка отдельная, позволяющая регулировать эту самую стереобазу. В инструкции нужно смотреть. Глобальные пост-эффекты (не путать с поканальными, которые управляются самим миди-файлом) обычно настраиваются отдельными сис-эксами при отсутствии аппаратной панели управления. В той же инструкции будет чётко написано с какими значениями по умолчанию стартует синтезатор, так как при отсутствии батарейки он всё равно забудет пользовательскую настройку после выключения.



Понятно, попробую поиграться с GS-панелью от korsvall



нет звука с dreamblaster'а в dos 6.22 установлен на ASUS I-A16C (Vibra 16C), в 11й винде через USB DreamBlaster играет.



@strofimov, как инициализировали карту? В микшере уровень громкости канала mpu-401 проверяли?



Добрый вечер. Да все делал. Так же ставил карточку на Vortex 2 под Win98se, выставлял mpu401 и размучивал в микшере - гробовая тишина. Поставил на Crystal CS4232-KQ, все само, везде и сразу заиграло.

--- добавлено 13 авг 2024, предыдущее сообщение размещено: 12 авг 2024 ---

инициализировал unisound 0.82



@strofimov, попробуйте из-под DOS установить родные драйвера для SB16, чтобы программа установки сама всё проверила, протестировала и добавила нужные строки в конфиг.

P. S. На всякий случай напомню, что у вашей звуковой карты ASUS (равно как и большинства SB16/Vibra16 с PnP) есть проблема с MPU-401 в виде зависающих нот. Это определённо не лучший выбор для использования с MIDI-дочками.



В юнисаунде надо ключи проверить, по умолчанию там что-то может быть в микшере выключено.



Вообще странно, что MPU-401 молчит, у меня он работал вообще без инициализации. Может сама карта неисправна - например, повреждены дорожки, ведущие к разъему wavetable. У меня такая проблема была с одной из ESS 1868.
