Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Сделал расширение памяти для GUS PnP до 16Mb ram.
Делалось по широко известной доке, от Utopia Sound Devision, копия есть, например, на ixbt.

В отличии от предложенных в статье вариантов (паять кроватки на обратную сторону и т.п.) был выбран вариант без вмешательства в саму карту, такой, который можно легко снять не оставляя следов и не портя оригинальный вид платы.


Начал с simm72. Выпаял разъем из нерабочей 486 материнки.
Первым делом взял два куска 40-пинового ide шлейфа и припаялся к каждой ноге сима.
Потом попробовал другой конец свести на 30-пинах и понял, что это было ошибкой, припаять 3-4 довольно толстых провода на небольшую площадочку практически не реально и шлейф получается толстым и запутанным.

Распаял шлейф обратно. Купил 0.05мм провода мгтф, что бы сразу соединить все нужные CAS/RAS каналы прямо на разъеме. Еще сначала думал не слишком ли тонкий кабель взял - оказалось и этот то еле влез:
.

Нашел два ненужных simm 30 pin на 256 килобайт каждый.

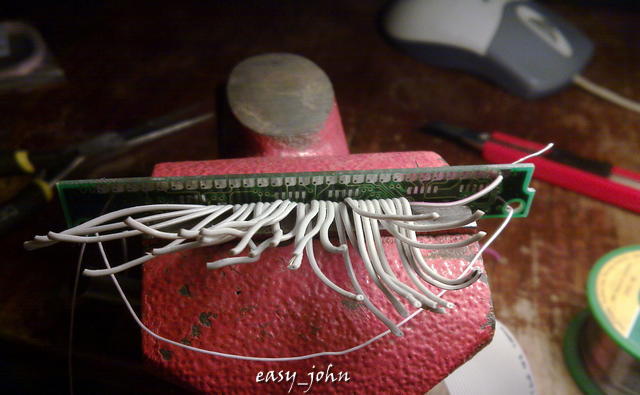

Распаял с них все элементы и теперь уже завел ide шлейф на 30-пиновый симм один к одному.

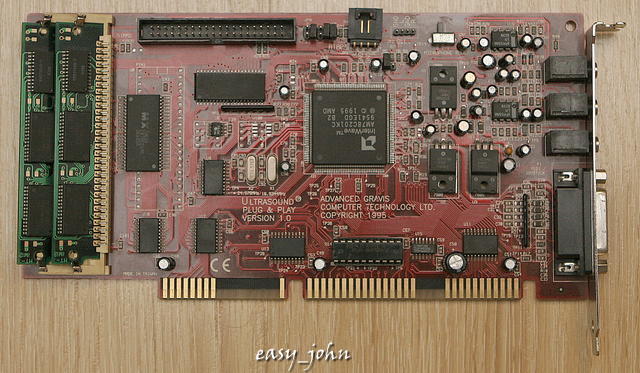

До начала:
.

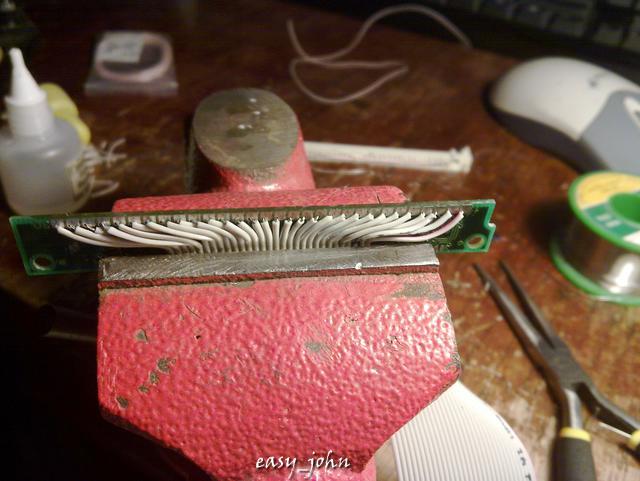

После:
.

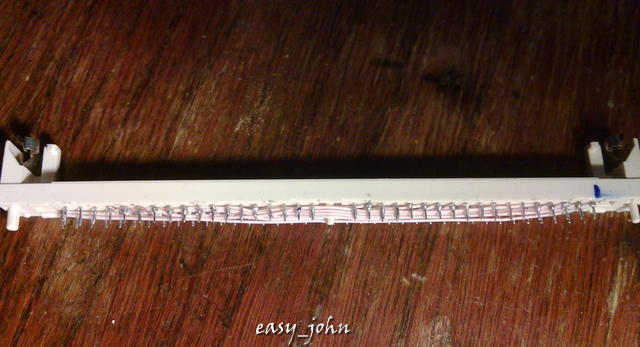

После пропайки шлейф еще клеевым пистолетом к симму приклеел.

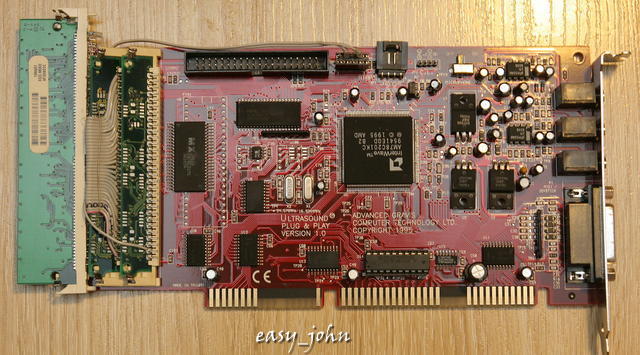

Результат.
В симмы на плате вставлены наши болванки подключенные к simm72.
Кроватка simm72 посажена клеевым пистолетом на край платы.
На блок джамперов одета кроватка с отводом нужных линий CAS.
.

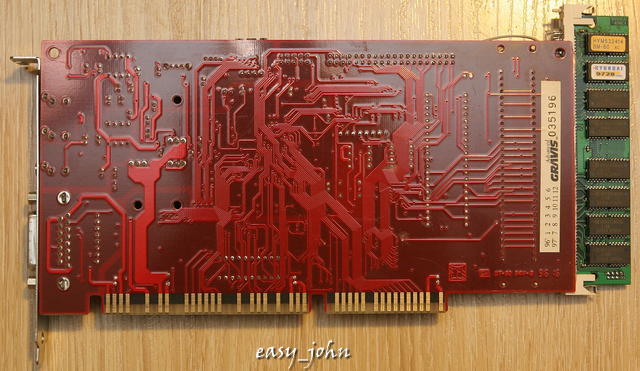

С обратной стороны:
.

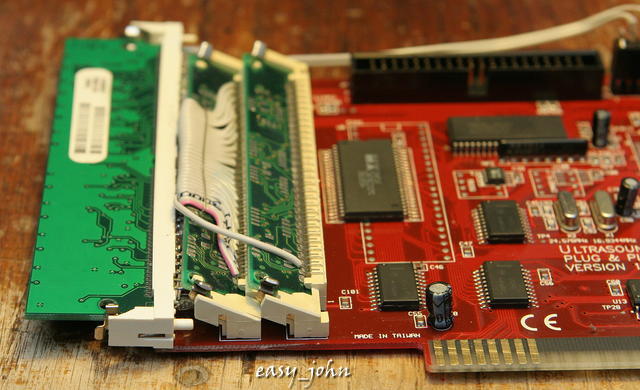

Сбоку.
.
При необходимости, вся конструкция легко снимается, не оставляет следов.

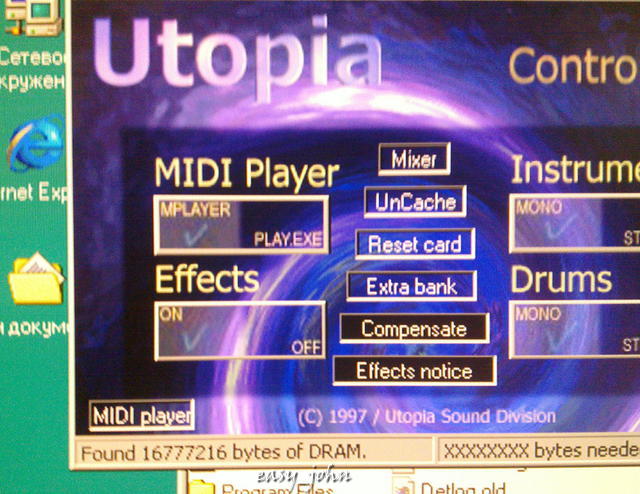

Ради чего боролись: "16 777 216 bytes dram"
.

Отслушал кучу миди на банке Utopia для GUS (размер банка ~100mb, собственно ради него и стоит расширять память до максимума).
Сначала не мог понять почему слышны хрипы и шумы в некоторых инструментах.
Потом увидел, что по дефолту грузится 8-битный банк, переключил на 16 бит - все стало совсем отлично.
Но инструменты в моно и стерео банках немного отличаются. И если ударные можно почти всегда оставлять стерео, то сами инструменты для примерно половины миди, мне кажется лучше моно.



вот это дело

в играх есть профит какой-то?



Только если запускать игры в win9x.
В голом досе Gus PnP работает только как Gus classic, используя стандартрые патчи, если игра его поддерживает, или rom набор, если используем mpu401.

---------- Сообщение добавлено в 01:52 ---------- Предыдущее сообщение размещено в 00:59 ----------

UPD: Короче, по Utopia пока такой результат:

1. наборы 8 bit (моно и стерео) прямо расстройство (упакованы mu-law), не стоит вообще слушать, и инструменты (особенно стерео) бывает не так звучат и хрипы бывают (Например ударные хрипят в "Utopia mono inst. 8" и "Utopia full mono 8" в descent2 title, шум в "Utopia mono drums 8" и "Utopia full mono 8" в descent2 credits).

2. из 16 bit самый универсальный, хорошо звучит на широком спектре миди (каверы и игровые) только - "Utopia full mono 16".
"Utopia mono drums 16", "Utopia mono inst. 16" - некоторые мелодии звучат лучше на стерео ударных или стерео инструментах, некоторые нет.
(например, "Utopia mono drums 16" ужасен в descent2 credits, а "Utopia mono inst. 16" в warcraft2 intro теряет долго-звучащие ноты)
А максимальный банк "Utopia full stereo 16" во первых еще меньше где звучит хорошо, во вторых начинает, видимо, не хватать памяти, иногда инструменты начинают играть короче чем надо или не все.

Средний размер патчей загружаемый на "Utopia full mono 16" 4-12Mb, т.е. на 8Mb GUS часть не влезет в память. Ну а full stereo 16 может не влезать и в 16 Mb.
Хотя, стоит заметить, что если миди папался подходящий под full stereo то звучит он отлично.



А что будет, если в сетапе Miles Sound System выбрать пункт Interwave (TM) General MIDI?



Назови какую-нибудь игру на этом движке - вечером попробую.
Мне кажется, просто будет юзаться rom банк, но минуя mpu401.



На этом движке много игр, но Interwave поддерживается только относительно поздними версиями движка. Можешь взять:

Alain Prost Grand Prix
Extreme Assault
Heroes of Might and Magic II
Network Q RAC Rally Championship
Sentient
Spellcross
Star Control III
Theme Hospital
Trash It!
War Inc.
Wreckin Crew

Видимо, проще всего будет взять Heroes 2, т.к. музыка из этой игры всем знакома.



Люто плюсую! Обожаю разлочивания такого рода. Если б у меня была эта карта, обязательно озадачился бы подобным. Лучший способ из всех, что я видел.



"ERROR XMIDI sound hardware not found"
В описании: "Select this driver for use with any InterWave (TM) Audio Processor based sound card. Examples of susc cards are the Core Dynamix Dynasonix, the Reveal WaveExtreme 32, and the STB SoundRage 32 sound cards." Про гусь - ни слова.



Тут перечислены клоны GUS PnP, поэтому я и подумал, что это у тебя должно заработать. Такая ошибка означает, что процедура detect не сработала, т.е. либо оборудование отсутствует, либо драйвер неверно настроен (т.е. указаны ошибочные параметры).

В сетапе Miles можно также выбрать Interwave для digital звука, это у тебя тоже не работает?



Угу, "Digital sound hardware not found".
При этом gravis ultrasound дает выбрать и говорит "device detected successfully"



К сожалению, исходников именно для драйвера Interwave не осталось, поэтому посмотреть, что же именно происходит при попытке инициализации, не получится.

Единственное, что мне удалось определить - это то, что и digital, и MIDI драйверы совершенно не заботятся о значениях I/O address, IRQ и т.п. - везде по дефолту указано -1.

Какие ресурсы использует обычно GUS PnP?

Вот листинги параметров драйверов GUS:


ultra.dig:

Код:

Device name: Gravis UltraSound

             Driver revision level: 112
Configuration environment variable: ULTRASND
      Configuration variable value: [240,3,3,5,5]
                                IO: 0240H
                               IRQ: 5
                             DMA 8: 3
                            DMA 16: 3
                             RSV 0: 5

iwav.dig:

Код:

Device name: InterWave(TM) Audio Products

             Driver revision level: 112
Configuration environment variable: (None)
       Attempting I/O verification:
                                IO: Don't care
                               IRQ: Don't care
                             DMA 8: Don't care
                            DMA 16: Don't care
       Attempting I/O verification: Not found

ultra.mdi:

Код:

Device name: Gravis UltraSound MIDI Synth

             Driver revision level: 112
      Library environment variable: ULTRADIR
      Instrument library directory: [C:\ULTRADIR]
                    MSS GTL suffix: (None)
Configuration environment variable: ULTRASND
      Configuration variable value: [240,3,3,5,5]
                                IO: 0240H
                               IRQ: 5
                             DMA 8: 3
                            DMA 16: 3
                             RSV 0: 5
       Attempting I/O verification:
                                IO: 0240H
                               IRQ: 5
                             DMA 8: 3
                            DMA 16: 3
                             RSV 0: 5
       Attempting I/O verification: Found (result=1)
       Attempting I/O verification:
                                IO: 0240H
                               IRQ: 5
                             DMA 8: 3
                            DMA 16: 3
                             RSV 0: 5
               Initializing device: Done
   Initializing instrument manager: Done
            Service rate requested: 45 Hz
            Initializing XMIDI API: Done
               XMIDI timer service: 120 Hz

iwav.mdi:

Код:

Device name: InterWave(TM) General MIDI

             Driver revision level: 112
      Library environment variable: (None)
                    MSS GTL suffix: (None)
Configuration environment variable: (None)
       Attempting I/O verification:
                                IO: Don't care
                               IRQ: Don't care
                             DMA 8: Don't care
                            DMA 16: Don't care
       Attempting I/O verification: Not found

Загадочные драйверы какие-то попались.



Как и обычный гусь - в широких пределах.

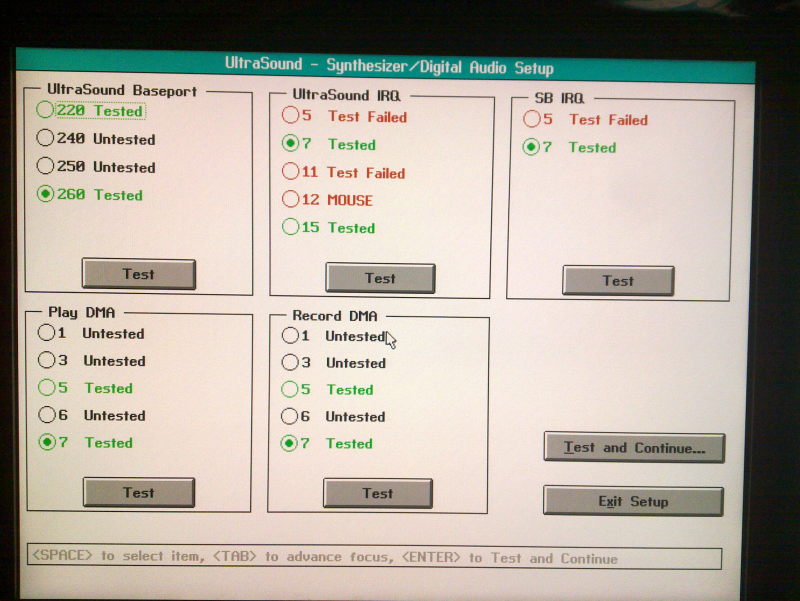

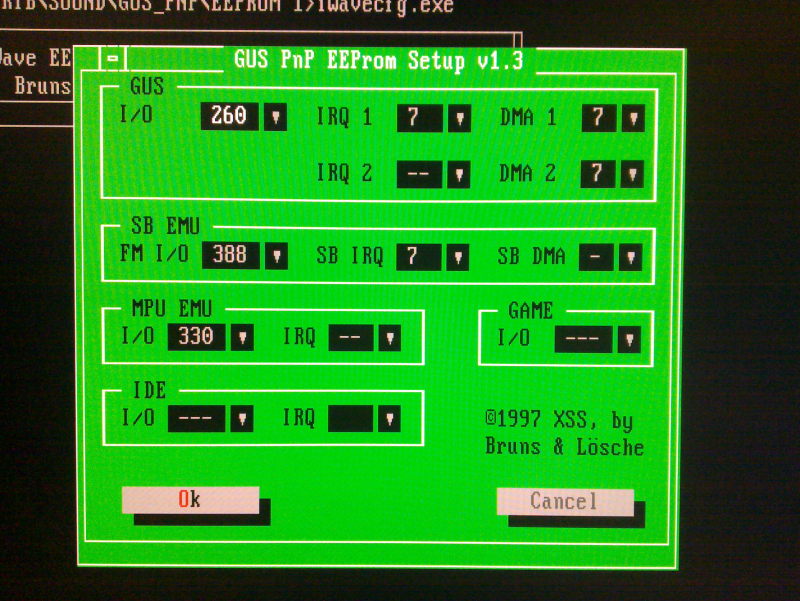

При сетапе дает тестить, что данные irq/dma/port не заняты и занимает их.



При IRQ7 проблем с LPT не возникает?

---------- Сообщение добавлено в 01:44 ---------- Предыдущее сообщение размещено в 01:38 ----------

Карта Terratec EWS64 устроена так же, настройки в EEPROM. У неё если IRQ=7, то ewsinit.exe отказывается инициализировать карту, пока не освободишь IRQ7 от LPT.



Кстати, из геройской серии с миди-музыкой последние Герои это вторые? в Героях3 не было МИДИ треков? Только МР3?



А у меня вот какой вопрос возник.

Какие карты были характерны для 8088/80286 и 80486 ?

Для 8088 максимально будет работать SB CT1350B.
Для 80286 можно CT1600. Хотя я думаю для этой машины будет круто. С другой стороны у меня есть MB 92 года выпуска.
80487 выпускался до 2007 года. Но какая будет оптимальная для него звукавая карта ?

В общем подскажите оптимальный баланс если не сложно.



Скажу больше по нашей стране, но в мире в целом была похожая ситуация

Никакие. Начиная с того, что в 80-ые PC не воспринимался как машина для игр, причем не только пользователями но и производителями, и железа и игр.
До начала 90-ых было выпущено буквально считанное количество моделей звуковух и ни одна из них не была массовой. Хотя к концу 80-ых за рубежом те же ранние SB уже начинали революцию в массовых играх.

Собственно эпоха первого звука и мультимедия на PC (на 386 распространение хоть и началось, но не было таким массовым. Я бы сказал что 90% 386 еще были без звуковухи, то больше 50% 486 уже были с каким-либо звуком).
Если смотреть по распространению - 90% были недорогие китайские клоны sb pro, остальные % делили sb16/gus. К концу 486 эпохи (где-то году к 95-96) уже было поменьше китая и больше sb16/awe/gus.

Я считаю оптимумом для раннего 486 что-то вроде sb16+gus classic, а для позднего 486, например awe32/64, можно с гусем (больше для демок даже), можно с гусем пнп, можно уже без гуся.
Хороший баланс - любой sb16 плюс любой хороший midi/wavetable, например yamaha db50xg, sw60xg/turtlebeach tropez,rio/roland scc,rap и т.п.



а как же игры на 80286 ? ну civ1 звук был, wolf3d, stunts, retaliator, prehistorik. Это вот прям с ходу. Они все работали на 80286 и поддерживали звук.
я думаю оставить на этой машине sb CT1600 (хотя cdrom на 80286 это дико), но CT1350 я думаю поставить в 8088, хотя наверно это то же дико. Пока другого варианта не вижу.

Как раз в есть CT2950, awe64 то же лежал где то. Надо будет найти awe32 для кол-ции. С midi у меня сложнее. Есть mt-32 old (да же не помню рабочий он или нет). Если mpu-401 еще найти можно, то вот с MIF-IPC очень тяжело.



Ты спрашивал как оно было, я примерно и рассказал.
Да, поддержка в играх появлялась. Но самих устройств, особенно у нас в стране, практически не было. Кстати retaliator, stunts, если я правильно помню умели только adlib, даже не SB.

Ну вполне терпимо. Но игр под xt с поддержкой SB не так уж и много.

Не ищи. Если у тебя есть mt32, то для 90% игр хватит шнурка sb midi. Для оставшихся % можно обойтись softmpu.



Для XT можно Adlib поискать, причем его даже использовать удастся, напр. Zeliard на XT играбален.
В 286 я тоже поставил CT1600 хотя реально там можно использовать только FM синтез, т.к. у процессора силенок тянуть игру, и еще обрабатывать аудиопотоки, явно не хватает, плюс игры, умеющие играть wav звук, а не только FM MIDI, сами по себе достаточно навороченные, и на 286 если и идут, то на грани неприличия.
386 - SB PRO или клоны разной степени временной аутентичтости (я как-то использовал ESS1868, вышедший лет на 5 позже расцвета 386-х)
486 и далее. Лучше "полной" AWE32 ничего нет. Проще нарастить память, чем на AWE64 с ее проприетарными модулями, и можно, если есть желание расстаться с кругленькой суммой, поставить какую-нибудь MIDI-дочку.
Softmpu вроде бы недолюбливает карты Creative?



В первой серии были только CD-треки.
Во второй - CD-треки или MIDI-музыка на выбор.
В третьей - уже только MP3.
