Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



tuliss,
Снял новый образ, т.к. предыдущий у себя до этого стер
https://yadi.sk/d/popV_S5mZFxd3
и md5
https://yadi.sk/d/WhvoomEJZFxzn
Кстати, новый образ на пару байт отличается по длине от старого, наверное потому что разными программами их снимал



Я буду делать корпус для себя своими руками. По крайне мере попробую.
Может конечно не аутентично, но будет подходить под мои требования.

---------- Сообщение добавлено в 02:07 ---------- Предыдущее сообщение размещено в 02:06 ----------

А чем снимали образ ?

Сам я под Win предпочитаю UltraIso.

P.S. А можео все же скан диска а ?



Вопрос по ESS 1868 и 1869.
Чем они различаются?

В гугле только абзац постоянно мелькает: "Сеpия каpт pазличных пpоизводителей и конфигуpаций, объединенная ос-
новной микpосхемой типа ESS (Enhanced Sound Source). Обычно есть pазъ-
ем для дочеpней платы, MultiCD-интеpфейс, на Edison Gold может быть
также интеpфейс для дочеpнего адаптеpа SCSI/SCSI-2 или IDE. MIDI-ин-
теpфейс в ваpиантах на ESS688 - SBMIDI, на ESS1688 - аппаpатно совмес-
тимый с MPU-401. ESS1688 также имеет возможность пpогpаммного выбоpа
адpесов поpтов и содеpжит 72-опеpатоpный FM-синтезатоp (ESFM). В
ESS1788 включена поддеpжка PnP, в ESS1868 - дуплекса (в монофоническом
pежиме), в ESS1869 - объемного pасшиpения звука (3D), а ESS1888 содеp-
жит встpоенный RISC-пpоцессоp для обpаботки звука."

И больше ничего не раскопал.

Так разница только в поддержке 3D, или есть ещё чего-то?



Да, скорее всего больше никакой разница. А почему этот вопрос так животрепетает?



Согласен, тем более ESS вообще ни о чём как по мне. Лучше уж Vibra взять у creative.



Вопрос не трепещет, просто интересно. Когда стал искать isa звук - попали в руке карточки на обоих чипах. Пока ещё до их теста не доходил.



Если карточки не именитые, то ничего из себя не представляют.
Для хорошей ретро-системы лучше что-то более продвинутое.

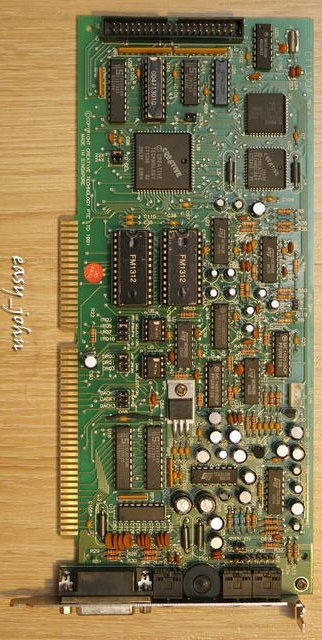

Creative SoundBlaster Pro 1 CT1330A
.

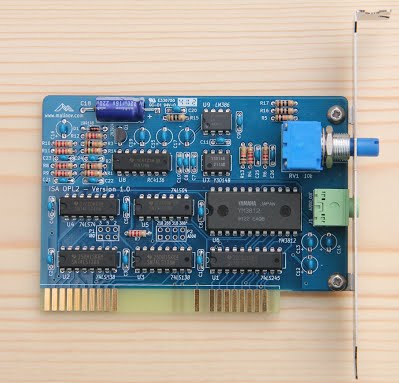

подскажите, где можно достать такой самопальный adlib, или хотя бы плату для него?



По первой же ссылке все.
Вот, ленивые товарищи пошли.



честно, я не ленюсь, я искал но не нашел на этом сайте обратный адрес, не очень дружу с английским (((

---------- Сообщение добавлено в 14:04 ---------- Предыдущее сообщение размещено в 14:02 ----------

я не ленюсь, я пытался найти но не нашел обратный адрес владельца сайта, не знаю английский, гуглом сайт переводил((



По ссылке самая верхняя строка "проекты сергея", на той странице есть адрес.
Но, зачем писать, если внизу страницы есть все исходники, закажи изготовление платы себе в том же резоните по ним.
ЗЫ и в первом посте у тебя картинка уж больно крива вставлена и оверквотинг нехилый, можешь подправить?



Попала в руки планочка Asus spdif-sa rev. 1.00

На плашке 5-ти пиновый разъём для подключения непосредственно на материнку. шлейф тоже есть. на планке разъёмы spdif-in и spdif-out.

Надо кому-нить?



Nilу нужна была.



Примерно сколько будет стоить печать ? Думаю многим будет интересно.



Смотря как делать. Можно же и дома утюгом перенести и вытравить, а можно в резоните заказать двухстороннюю, со сверловкой, с шелкографией и покрытием лаком. Второй вариант будет очевидно дороже, примерно 2.5 т.рублей, если заказывать одну штуку. Если больше, то идет скидка, 5 шт будут уже по 900 р, десяток за 600 р и т.д., но тогда надо искать еще желающих.

---------- Сообщение добавлено в 01:31 ---------- Предыдущее сообщение размещено в 01:24 ----------

upd: переборщил с размером, там где-то 10*8, а я прикидывал 15*15.
Тогда 2.2 за одну, 750 за пять, 400 за десять.



Только по хорошему еще и переразвести плату под что-то более вменяемое, чем этот допотопный шумящий операционник RC4136, который заказывать только из китая. Ну и заодно усилок с LM386-3 сменить на какую-нить TDA-шку. Все тоже попроще собирать будет. Хотя, наверное, если хочется прямо того самого звука один в один - то делать так....



Если хочется того звука, то лучше взять тот самый адлиб. Найти не сильно легко, но я выцепил, сто евров получилось.



Продолжаем откапывать трупы.

Сегодня проверял очередную коробку и нашел CT1600 с дискетами.
Сделал дамп дискет. CT1600
Честно говоря при копировании достал бубен и пробовал разные дисководы.
В итоге нормально прочитал дискеты NEC 2003 года выпуска и Panasonic/Mitsubishi 1995 года.
В основном у всех были проблемы с чтением игры INDIANAPOLIS 500 720kb.
Теперь я знаю как можно тестировать floppy.

С картой шли:
1) HSC Software
2) Text-to-Speech
3) INDIANAPOLIS 500
4) SB Pro disk 1
5) SB Pro disk 2
6) Lemming - но они не дожили до нашего времени
+ как бонус там должна быть энциклопедия на CD, но карта в те времена мне досталось без нее.

P.S. К сожалению нет времени делать md5sum , как созрею сделаю.



Возможно, это не совсем по теме, но даже не знаю, где разместить. Продаётся на ебее, народ просто обязан это увидеть:

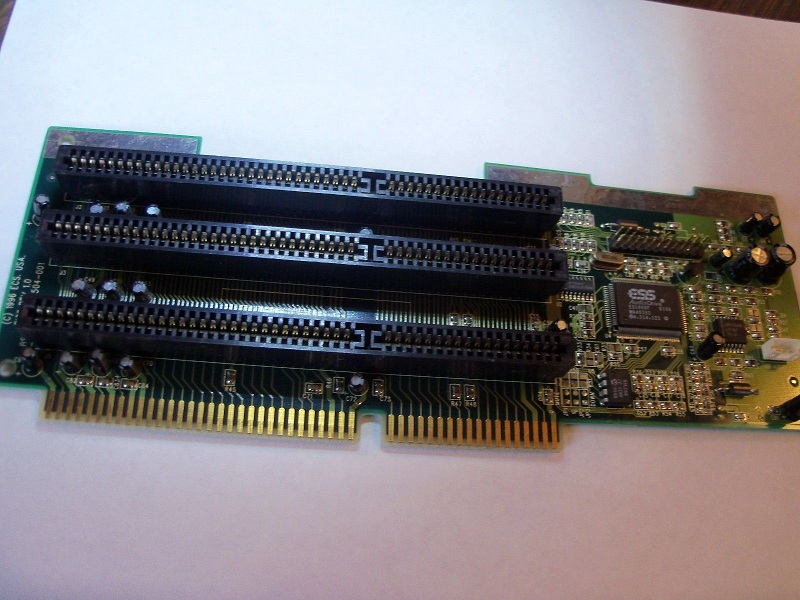

Райзер со звуковой картой 1868. Или звуковая карта 1868 с райзером. Конечно, практически пользы от такого девайса никакой. Но смотрится классно, чесслово! Если бы я был коллекционистом-фетишистом, обязательно прикупил бы себе это. Одним из достоинств этой платы для фетишистов, помимо необычной совмещённой функции, является, бесспорно, её размер. Большая длина плат часто является предметом особого поклонения у фанатов.
