Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



На другой квартире валялись. Могу попробовать, если откопаю. А зачем тебе, вроде полно дампов уже в сети.
ЗЫ И по таблице нюанс - моя 2910 названа sb16pro, хотя я точно помню как купил sb16value.

---------- Сообщение добавлено в 22:24 ---------- Предыдущее сообщение размещено в 22:19 ----------

А, нашел картинку
http://www.a1usedcomputers.com.au/shop/prodView.asp?idproduct=506
Тот же ct-2910, что у меня, но с кроваткой и панасоником.
То есть даже с одинаковым номером карты были разной степени комплектации.



Ну честно говоря, я больше доверяю свои людям

P.S. Укажите места с хорошими дампами (что бы и скрины были дискет)
Вот такой у меня фетиш

В теории, можно все напаять и будет работать.
Вообще конечно этот год у Creative был видно самый ударный.
Эпоха PCI которую я не застал вообще никак ибо увлекся linux системами, просто пугает.

P.S. Оказалось у меня SB16 то же есть, на днях поеду коробку забирать узнаю, что там лежит.



easy_john, у меня как раз на 486-м такая 2910 SB16 Pro, с IDE и Panasconic и с пустой кроваткой под CSP.



Угу. А в коробке с картой что еще шло?

sb16 было много даже у нас, я их и выкидывал и раздаривал, все равно штуки четыре осталось.



На заметку, на ebay продаются чипы. Можно дооснастить .



tuliss, вопрос только ради чего. :-)



Их есть у меня и так в достатке. Только толку? Их никакой софт не использует.



Вот сейчас не скажу какой использует, это надо заглядывать глубоко в чертоги разума, но в общем целом чип же снимал нагрузку с процессора при распознание речи и при сжатие звука. Хотя я тут конечно уже могу врать.



"The ASP or CSP chip added some new features to the Sound Blaster line, such as hardware-assisted speech synthesis (through the TextAssist software), QSound audio spatialization technology for digital (PCM) wave playback, and PCM audio compression and decompression. Software needed to be written to leverage its unique abilities, yet the offered capabilities lacked compelling applications. As a result, this chip was generally ignored by the market." http://en.wikipedia.org/wiki/Sound_Blaster_16

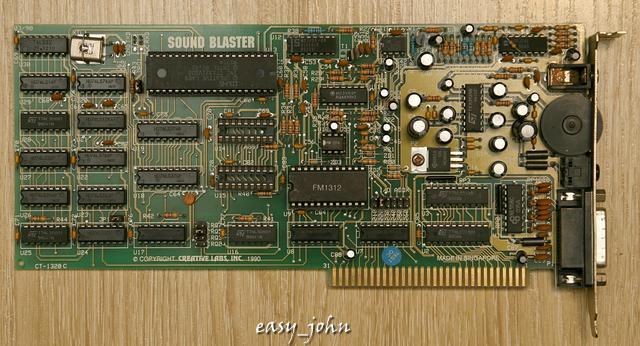

Creative SoundBlaster 1.5 CT-1320c
.

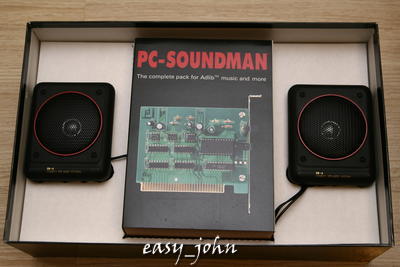

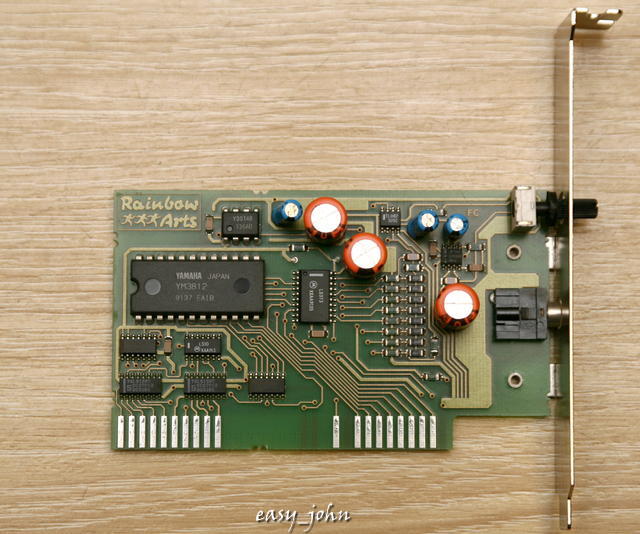

RainbowArts PC-Soundman (Adlib clone)
.

. .

. .
.



3812 как на сеге чип

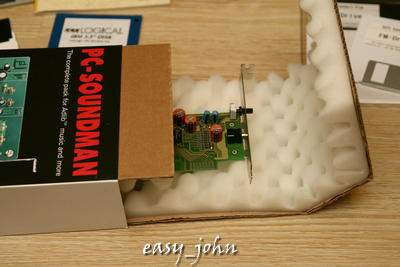

Картинка на коробке и реальная плата отличаются

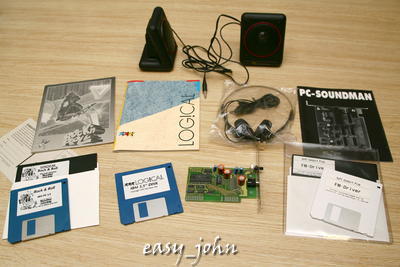

RainbowArts PC-Soundman - прикольный. А что на дискетах к нему, что в комплекте? Что за софт? Есть возможность считать и выложить куданить?

---------- Сообщение добавлено в 22:48 ---------- Предыдущее сообщение размещено в 22:38 ----------

Кстати, если я все правильно понял, то здесь продают такую же за ~73 рубля: http://www.ebay.com/itm/PC-Soundman-antike-Soundkarte-fur-IBM-PC-s-Rainbow-Arts-AdLib

---------- Сообщение добавлено в 22:51 ---------- Предыдущее сообщение размещено в 22:48 ----------

Creative SoundBlaster 1.5 CT-1320c - а что у него должно стоять в панельках U14, U15? Это нормально, что они пустуют?



Ну, 3812 это обычный yamaha opl2, ставился на адлибы, саундбластеры, проаудиоспектрумы и тому подобное, пока не заменили на ямаховый opl3.

Угу. И без логотипа. Может какая-то раняя версия.

---------- Сообщение добавлено в 23:12 ---------- Предыдущее сообщение размещено в 23:06 ----------

Пара игр и драйвер для редких игр, разработчики которых поленились спецификацию ямахи осилить.
Возможность есть, но через недельку.

Понял почти правильно. Это такая же карта. Но ее не продают за 70 рублей, а выставили на торги с небольшой начальной ценой. А до каких пределов торги дойдут - этого ни кто не знает, основные ставки будут на последних минутах. Предположу, что продастся примерно баксов за сто, судя по текущим тенденциям.

А почитать википедию английскую? Отсуствуют чипы поддержки стандарта CMS, т.к. платы SB 1.0 и SB 1.5 почти одинаковые. Креатив с версии 1320c решил поддержку CMS убрать.



Подвернулась карта Pinnacle REV:E, решил взять и покрутить. Дрова скачал с вогонс, но там только версия 302, версия 405 есть только для F, а для "обычной" ревизии E нет. С дровами 302 не работают бегунки в микшере, и вообще не понятно, звучит ли миди набортное или от дочки. Ставил в режиме PnP. Стоит ли искать и пробовать дрова 405? Или от дров глюк с микшером не зависит?
Тестовая система i440EX, Win98SE.



Проблема решилась дровами 4.05 и смещением диапазона используемой памяти вручную. Кстати, с режима PnP тоже ушёл, адрес 270.



Просветите меня насчёт аудиокарты Aureal Vortex 2 SQ2500 AU8830.

Во всех играх эмуляция Саунд Бластера работает, но пытался поставить в настройках General Midi музыку - тишина. Причём отдельные Миди файлы играются нормально.
Ещё заметил что звук нормальной громкости, а музыка слышна довольно тихо. Где это можно настроить?
И что за разъёмы у него сзади?



Отдельные миди-файлы играются виндой через устройство, указанное по умолчанию в панели управления. В том числе это может быть софтовый синтезатор. А в дос-играх GM на этой карте означает, что сигнал посылается на гребёнку, для воспроизведения нужна дочка (ну или внешний тонгенератор через гейм/мидипорт). Разъёмы у SQ2500 самые обычные плюс цифра S/PDIF. На цифру приходят каналы WAVE и FM, громкость не регулируется. Весь микшер, в т.ч. и звук от дочки, возможно слышать только через аналоговый LineOut.

---------- Сообщение добавлено в 21:53 ---------- Предыдущее сообщение размещено в 21:51 ----------

Настроить громкость можно:
1) виндовый микшер;
2) опции конкретной досовой игры.

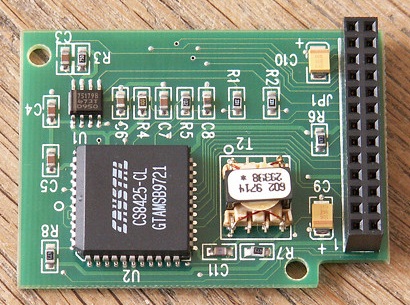

Никак не могу понять значение вот этой

дочки. Судя по распайке разъёма, это не стандартный WaveTable и дочка может быть установлена только в свой разъём на картах Fiji и Pinnacle. Впрочем, установка и удаление у меня никак не сказываются на звуке. Что за зверь, с чем едят? Может быть, одной виндовой панели управления недостаточно, чтобы её задействовать, и нужна какая-то своя черепашья прога? Кто знает, поделитесь.



The CS8425 is a monolithic, CMOS, digital
audio data transceiver which implements the
physical layer of an Audio-Local Area Network,
A-LAN. The CS8425 can also be applied as a
general-purpose transceiver. In A-LAN applications,
several CS8425s can be connected in a
ring or multi-ring topology of point-to-point
IEC-958 links. The digital audio data is transmitted
and received through TTL compatible
buffers. The transmission media can be optical,
co-ax or twisted pair cable.

Даже не знал, что такое вообще бывает



Бл..., вот теперь всё ясно как день. Pinnacle умеет гнать звук со своего собственного WT прямо по цифре без потерь в WAV, подобно, например, SW1000XG. Там даже в черепашьем микшере опция такая есть. Значит, эта трансляция осуществляется именно через эту дочку. Спасибо, теперь все вопросы сняты!
