Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



dante1,

http://en.wikipedia.org/wiki/Yamaha_YMF7xx



Это, опять же, pci звуковая. А у почти всех PCI будут проблемы в DOS.
Но более-менее будет работать в дос-сессии win9x:
- 2 MB wavetable bank of 8-bit samples by default, which must be loaded into system RAM during booting.
- Legacy support includes an OPL3 FM synthesizer, Sound Blaster Pro (22 kHz 8-bit Stereo) emulation. In addition to OPL3, DOS applications running under Windows 9x/Me can also use the XG tone generator.



Начал разбирать имеющиеся ISA звуковые карты. Возник вопрос с драйверами.
Всё это под Win98.
Пока помучал CMI8738(встроенная), ULC931, ESS1868 и ESS1869.
Под карты, как правило, есть vxd и wdm драйвера (или только vxd).
Ставишь vxd - всё прекрасно работает в режиме сеанса DOS, особых проблем с эмуляцией SBPro2 нет. Но не работает воспроизведение CD-Audio, как с виртуального привода (CloneCD), так и с реального привода (специально резал игры на болванки). Т.е. те же Quake 2, Carmageddon, Warzone2100 идут без музыки.
Треки на дисках иэтих игр не проигрывает и встроенный в Win98 проигрыватель лазерных дисков.
Ставишь wdm драйвер - нет проблем с CD-DA дорожками. Но и нет эмуляции SBPro.
Не задумывался над этим, пока изучал другие железки, думал индивидуальные глюки CMI8738 и переставлял драйвер по мере надобности. Но всё повторилось и с 3-мя ISA картами...
Можно ли вобще совместить эмуляцию SBPro и CD-Audio?
Приходят по почте ещё несколько карт, в том числе SBPro2 и какая-то AWE32, будут ли у них подобные проблемы?

Второй вопрос по IDE. На ESS1869 есть "расчёска", при установке винда определила IDE контроллер. Можно ли к нему подключить жёсткий диск и имеет ли он ограничения по скорости? Поддерживает ли чего-либо, кроме PIO?



У меня был ESS1868 или ESS1688, я к его "расчёске" подключал (в DOS) CD-ROM и все работало, но надо было сначала в CONFIG.SYS до драйвера сидирома загружать инициализирующий этот IDE-контроллер драйвер от звуковухи (там вроде какой-то специальный .SYS-файл был, уже забыл название).



В том то вся и загвоздка, что всё отлично совмещается ! Это у тебя либо с мамой глюк либо с виндой. Или всё же дровишки ты добыл какие то не совсем те.

можно. Остальное зависит от самого контроллера.



Эм. А аудио шнурок между звуковухой и цд есть? Ибо дос игры не умеют читать cd-da по шлейфу, только по аналоговому шнурку.



Q2, WZ2100 и "проигрыватель лазерных дисков" из Win98, это не DOS игры.
Хотя шнурок надо попробовать прикрутить...

Значит, персональный глюк, возможно материнки. Буду пробовать на другой, спасибо.

По IDE меня смущает: "Максимальная пропускная способность шины ISA не превышает 5,55 Мбайт/с" (педивики). Не будет ли диск мешать карте и наоборот?



Не "надо попробовать", а просто надо прикрутить, и всё. Звук будет.
WDM-драйвер, по всей видимости, использует считывание CD-DA подобно любым файлам, поэтому звук есть. Ну как в XP.

Не только. Если у звуковой карты есть вход S/PDIF TTL, то можно соединить и цифровым шнурком, звук также будет.



Т.е. CD-DA с виртуального привода с VxD драйвером получить всёже не выйдет?



Думаю, так. Придётся болванки нарезать.



Почему нет? Daemon Tools 3.47 - у меня CD-Audio играет с образов.



И используется ISA звуковуха с VxD драйвером?

---------- Сообщение добавлено в 02:38 ---------- Предыдущее сообщение размещено в 02:36 ----------

Ведь какая разница, DT там, или CCD. Если без шнурка нету CD-DA и с железного привода. Или DT шнурок эмулирует каким-то чудом?



Эмулирует. "Option - Analog Audio".



А дос-игры корректно с этой опцией пашут?



Ясно, спасибо. Надо будет поставить Win98SE. СCD использую потому, что на Win98 DT не ставится.



Нет, с ними беда: http://www.old-games.ru/forum/showthread.php?p=680093#post680093

Чтобы поставить DT 3.47, сперва необходимо установить Windows Installer 2.0 for Windows 95, Windows 98, and Windows Me



Думал, он совем не ставится на не SE. Спасибо. Задолбался уже конвертировать образы в ccd+img+sub.

---------- Сообщение добавлено в 13:38 ---------- Предыдущее сообщение размещено в 11:55 ----------

Нашёл шнурок, с ним CD-DA c железного привода идёт. Буду пробовать DT.



Есть у меня LAPC-I, только сейчас обратил внимание,что у меня есть напайка (J04) и одна из дорожек перерезана (J01)

Насколько помню, работать ей это не мешает. Посмотрел другие платы, там стоят перемычки.

Сможет кто то сказать за, что они отвечают ?

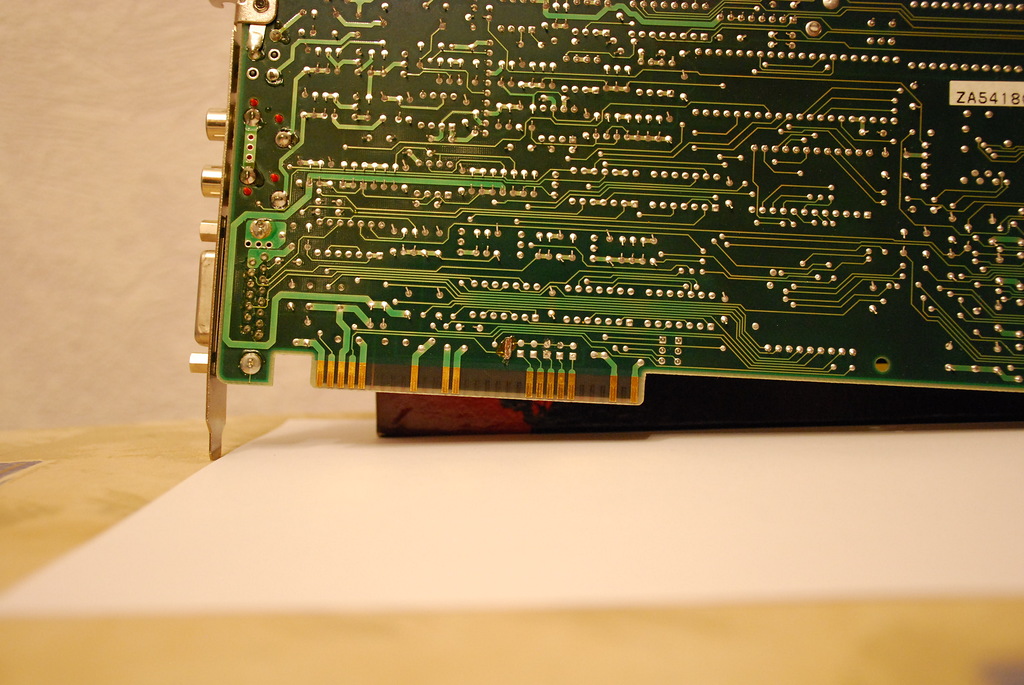

LAPCI-I зад

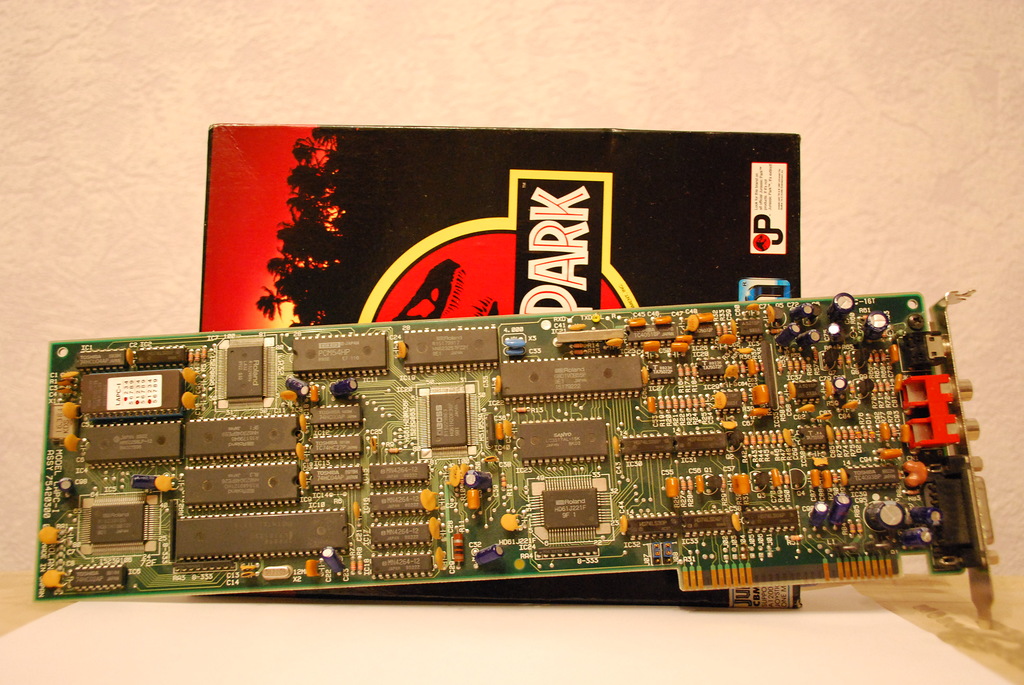

LAPC-I



Существуют ли VST синтезаторы для всех этих старых звуковых карт?



tuliss, это выбор IRQ с 2 по 7. Контакт B4 - IRQ2. Контакты B21-22-23-24-25 - соответственно IRQ3-4-5-6-7. Напайка стоит на B4, т.е. IRQ2. Можно эту напайку сорвать и с лицевой стороны посадить гребёнку, так делали. И появится возможность выбирать прерывание джампером.
