Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Есть, в обоих случаях реализуется процессором Dream SAM9233, разница в банках. У 32/96 - это лицензированный 4 Мб банк Sound Canvas, разница с Roland лишь в эффектах, которые не лицензировались. В случае Terratec 16/95 банк 1 Мб, я слышал, что это тот же банк Sound Canvas, но пожатый; впрочем, уверенности в этом нет.

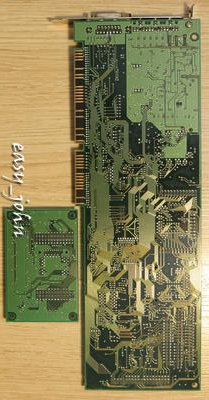

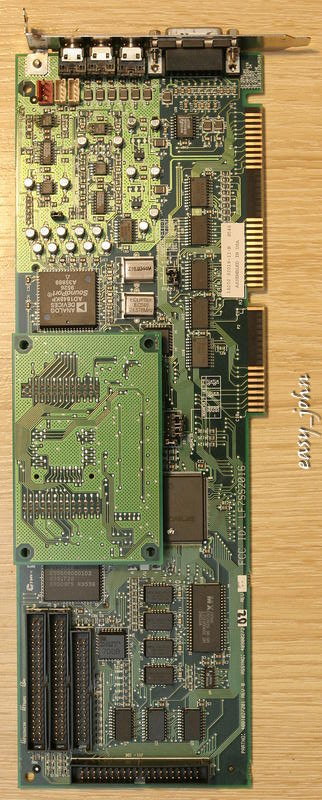

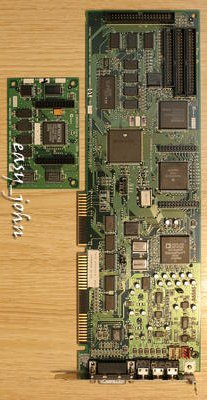

Кто скажет, что за зверя такого продают 95 года выпуска.
UmRK Inc.Mudshark 3b Remora IB ISA Vintage Sound Card

http://www.ebay.com/itm/UmRK-Inc-Mu...=US_Sound_Cards_Internal_&hash=item3f3cdfcd67

Информацию сходу не нашел.



Инфы я нигде не нашел, но можно предположить, что это плата видеозахвата с дочерней картой для сжатия видео на лету.



А кто у нас bristlehog? На вогонах в топике с интересными лотами потеряли.



Это я.



Я знаю. Потому и писал.



Ensoniq Soundscape Elite
.

. .



Нет, это стандартные CD интерфейсы.



разве только CD ?
По виду полный IDE контроллер и флопповод. Что собственно вполне реально и удобно было для использования на 386/486. И что, собсно и написано на плате.



Это не флопповод, это CD интерфейс для приводов Sony.



Да.

Не надо "по виду". На плате интерфейсы ide, panasonic, mitsumi, sony.

Не было никакого смысла во флоппи на звуковухе.
Я бы даже сказал, что вообще не бывает звуковух с флоппи контроллерами.



И очень жаль! Это был бы мегастандарт - "Аудиодискета"!



В школе я добрался до каких-то паскалевых библиотек и делал такой изврат, оцифровывал вав с с невысокой частотой так, что бы на дискету влезала песня и 3 небольших экзешника что бы ее прослушать через спикер, ковокс или сб.

А вообще музыкальные диски - популярный подраздел демосцены для c64, атари, амиги и т.п. Хотя на пц не сильно прижился.



не говори.

То есть ты уже пробовал и конкретная аудиокарта не хочет понимать ни флопповод ни винчестер ? Странно. Уж винчестер большинство IDE контроллеров понимало.

Catsky, это обычная мультикарта к которой присобачена звуковая карта. Были такие гибриды и именно так. Откуда собственно и взялся остаточный хвост у последних поколений ISA в виде одиночного разъёма IDE.

хм. Этот изврат нонче "аудиовинчестер" зовётся. ТОлпа конвертированных во что то вавок и плеер косящий под операционную систему.



Скажу. Ты скорее всего даже фото в интернете не найдешь такой мультяхи.

Надо быть полным идиотом, что бы пытаться подключить дисковод в разъем подписанный "sony cd".

Многие понимали, это да. Хотя были и облегченные ide, где реализован был только atapi для cd.

Блин, мне лень было писать, но ты зачем-то вынуждаешь.
Все что сложилось в индустрии PC - сложилось исторически.
Самый первый IBM PC имел отдельные платы для последовательных, параллельных портов, гибких дисков и видео-карты и т.п. Заметь, скорее всего не удалось бы купить компьютер вообще без дисковода и его контроллера.
Далее, ко времени выпуска XT и AT, для экономии слотов, порты начали объединять на одной плате. Самым произвольным образом, например порты+флоппи, флоппи+винчестер (мфм или иде) и т.д.
К массовому расцвету 286 сформировался некий стандарт на мультикарту - это com+lpt+ide+floppy на одной карте. Опять же - ни одной машины, где бы не было установлено floppy контроллера скорее всего не было (я видел сетевые станции без, но это очень узкая область). Это конец 80-ых, в этот момент мы подходим к тому, что начали появляться первые звуковые карты. Ни на одной из них по очевидным причинам нет никаких доп.интерфейсов.
Двигаемся дальше, на 386 мультикарта осталась в абсолютно неизменном виде, все на одной плате. Из звука - это начало эпохи "мультимедия", появляются первые cd устройства и занимают нишу хранения звуковой и видео информации. Стандарта еще нет, по этому каждый производитель делает свои, не совместимые - panasonic, sony, mitsumi. Впервые появляются наборы звуковой платы плюс cd-драйва. При цене 200-300 долларов за звуковую и до 500-600 за полный набор с CD. Очевидно, что по скольку все PC и так уже оборудованы флоппи-контроллером, нет никакого смысла ставить его на и так дорогую звуковуху.
К расцвету 486 cd дешевеют и наконец обзаводятся ide интерфейсом. Производители звуковых соответственно постепенно меняют интерфейс на карте с проприетарных, на обычный ide (вторым контроллером). Смысл такой - в отличии от винчестера, для cd большая скорость не нужна, обычной isa хватит. А оба разъема на обычном ide у пользователя уже могут быть заняты. По этому логично оставить cd на звуковой плате. Опять же, ни о каком floppy речи не идет - он уже есть и больше не надо.
Далее, к закату 486 стандартом становится 2 контроллера сразу на материнке, по этому ide со всех плат звука плавно пропадает.

Это кратко. Во всей этой истории есть только одно небольшое место - 486 с шиной vlb, когда имели смысл монтстры типа видео+звук или звук+мультяха на одной плате, но выпущено таких плат было всего пяток наименований. Ни одна массовая звуковуха так не делалась.



Небольшое уточнение, были и 80286 с уже интегрированными IDE и COM/LPT портами.
Уже совсем на закате 80286 делали платы на одном чипсете (у меня есть вариант с toshiba) и как правило ставился процессор harris. Ну и bios там уже умел делать autodetect hdd.



В принципе да, отдельные производители делали, но я говорю больше о массовом явлении, в какой момент вся индустрия шла тем или иным путем. А так, у меня был simens nixdorf 286, где все было на матери. Особенно машины в slim desktop этим заморачивались. Но от рынка это единицы.
ЗЫ или машины типа shneider euro xt вспомнить можно - xt в корпусе с клавиатурой, все на одной плате. Большой раритет.



даже искать не буду. Ибо ты сам чудно и подтвердил всё сказанное мной своим длинным спичем. В котором тем не менее есть куча технических и исторических ошибок. Но я ещё ленивее тебя и поэтому не буду исправлять.

не, ну понятное, дело, что произведения искусства никто не будет в ширпотреб превращать.



Ты дважды написал ерунду, а теперь вдруг я подтвердил твои слова? Не получается.
