Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по ISA звуковым картам ESS от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, при этом редкими их тоже не назвать. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно смело подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти EEPROM.

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Карты на ранних чипах Aztech (AZTS…) не используют Plug&Play и не поддерживают интерфейс MPU-401. Большинство экземпляров первого поколения могут работать в режимах Sound Blaster 2.0 (моно), Adlib, Covox и Disney. Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM2812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, который тоже лишён поддержки Sound Blaster Pro под DOS (только моно). В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. В этой связи ответ на вопрос, какая карта Aztech лучше, обычно сводится к выбору между AZT-2316 (3-е поколение) и AZT-2320 (4-е поколение).

Для системы без Plug&Play (386 или ранние 486) оптимальной будет nonPnP карта на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).



Бида! Бида! Не видит тритон Apex! Пробовал ставить Vibra16 - ее видит Что делать, куда бежать?

Беглый осмотр карты мало что дал - карта новенькая, с иголочки. Однако вот кое-что все-таки вызывает у меня подозрения: один блестящий элемент с надписью NTK 24,576 MHz был сильно загнут (почти лежал горизонтально), и в углу его какой-то наплыв припоя, что ли...



Geryon, это кварц. На нём собран тактовый генератор карты. Берёшь паяльник и аккуратно снимаешь припой. Если дырок нет - всё нормально. Если есть - меняешь на аналогичный по значению частоты, которая на нём указана.

Вообще корпус иногда кидают на землю или просто крепят к плате припоем, поэтому на большинстве плат они лежачие или присобачены чем то к земле. Может и тут какой отвод был, а может карту перепаивали и взяли кварц с донорской.

Вообще отвал этой хрени обычно приводит к неработе всей конструкции в целом.
Но поищи ещё.

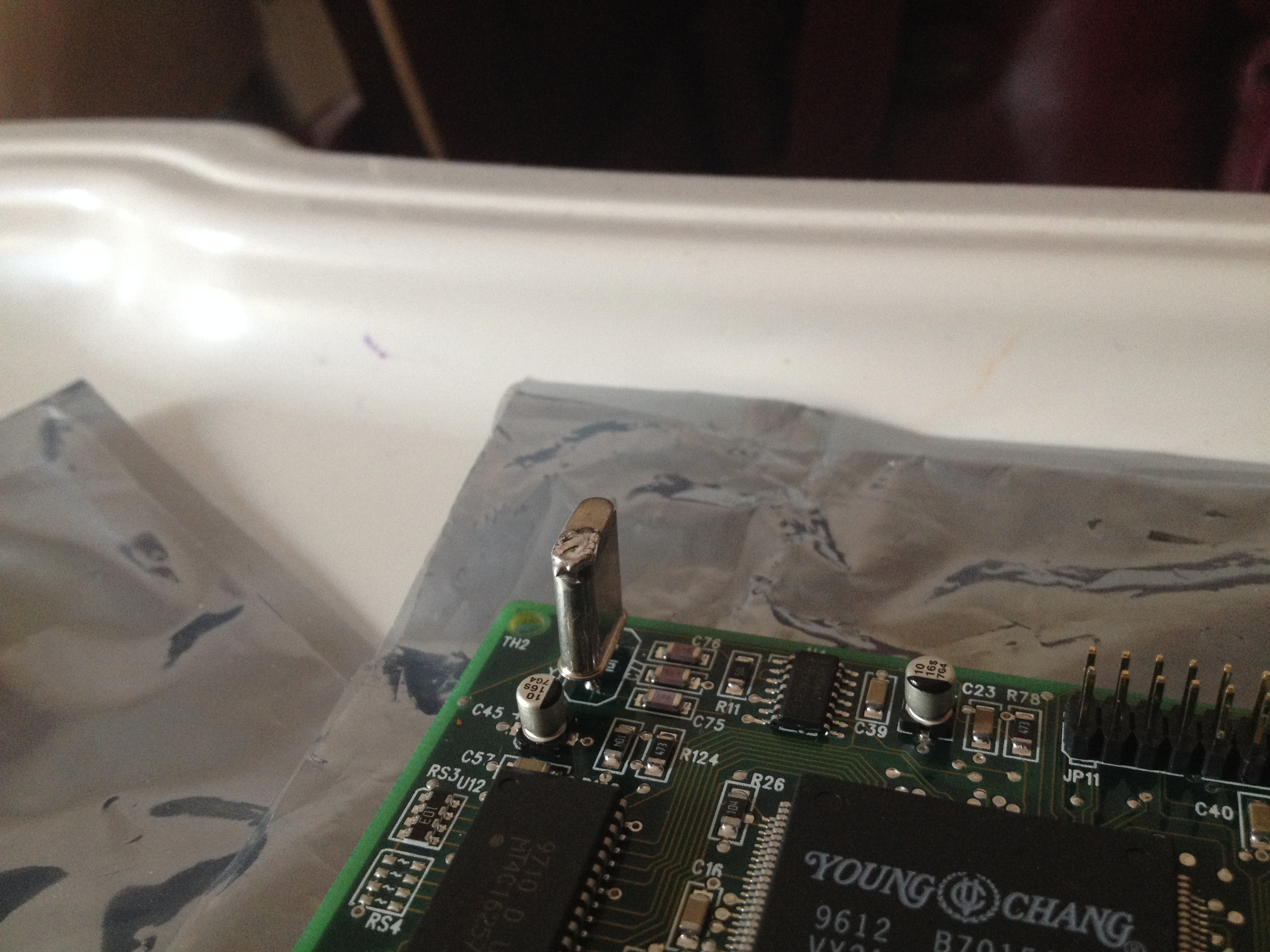

Не в этом случае. Так карта выглядела, когда я ее только из коробки достал:

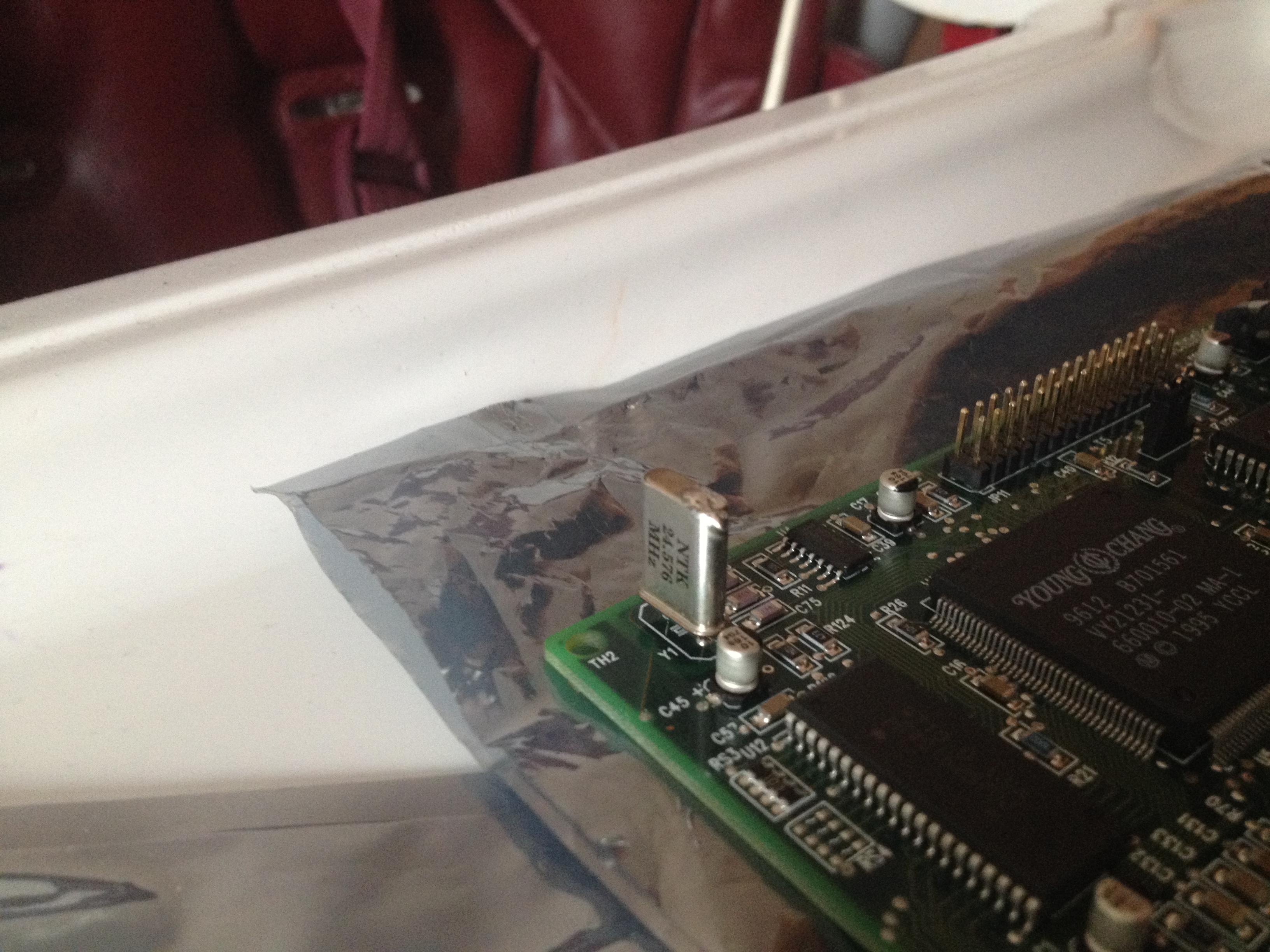

Видно, что кварц почти лежит на элементах, которые справа от него, и потек уже имеется.

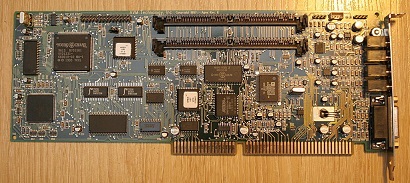

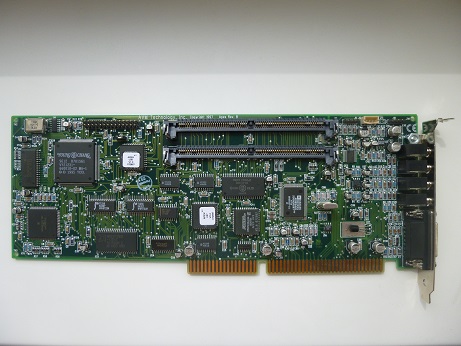

Вот как выглядит такая же карта, доставшаяся easy_john:



У него кварц стоит, и потеков нет. Ну и карта определяется и работает.



Geryon, ну коли так было дело изначально - стало быть заводской какой то брак. Если ты включал её в замкнутом на рассыпуху виде - прозвони все детали на работоспособность.



Нет, я смотрел - кварц не касался деталей, зазор в миллиметр-два между ними все-таки был.



у тебя три мамы не определяют эту карту как живую - её впору всю прозванивать, начиная с 2 кварцев. А ты про миллиметры.

Нет, конечно есть вариант, что или она не PNP или ты её не той стороной вставляешь, но согласись - шанс всё же меньше, чем то что на ней что то загнулось.



Она PnP и вставляю я той стороной. Конечно, что-то загнулось. Только прозванивать нечем, да и не умею я. Буду искать кого-то, кто согласится заняться этим трупиком.



Авотфиг - далеко не все. (мечтательно закатывает глаза и раскатывает губу) Сколько я протрахался в своё время с ESS1869 на не-PNP'шной тачке, пока таки заставил работать! Сидюк на ней дрался с винчестером, звук гадил, помнится, флоповоду и наоборот... И заработало как надо только когда допёр как принудительно расписать ресурсы вручную.
А её старшая сестрёнка ESS-ещё-какая-то, тоже PNP'шная, на той же тележке в том же слоте работала как ляля - с фиксированными портами, IRQ'ями и прочими... э... атрибутами. Наверно, до сих пор там пашет. :-)

Нет, не всё. Надо ещё, чтобы это всё знали разработчики устройства и драйвера. А они хрен призна&769;ются. :-(

(ухмыляется в усы) Да ну.

У меня последним с ISA был комп на базе i440BX, а следующие - i-шестьсот-какие-то - уже без. Жалко, удобная была шина.

Тоже не факт. :-)

Угу. Но твои слова - из "неоправданно куцых рамок, поставленных оправданно куцым опытом" (L), что как раз не есть хорошо. :-(

---------- Сообщение добавлено в 15:07 ---------- Предыдущее сообщение размещено в 15:02 ----------

Какую-то технологическую пару раз видел как раз под каплей на углу. ХЗ зачем, но разгерметизация снятием этой капли ухайдакивала кварц.
Так что да, проще сам кварц заменить.

А вот отгибать не стоило - дорожки на плате мог отслоить как два пальца. :-(



Только вот ты сам впал с собой в противоречие:

о чём я и говорил выше. Так что просто подтвердил мои слова и общий факт, что не PNP таки же может работать с PNP.

ну да, только вот:

Ну и выше ты сам признал что таки сделал это.

И нафига ты вообще пишешь, что согласен со мной по принципу "NOT(польская нотация)" ?

Другое дело, что сложность упирается для нас в отсутсвие документации на программирование звуковух и иногда даже на их комплектующие, что добавляет пикантности по рассматриванию самой платы и послойному резанию микрух под лазерным мелкоскопом.



Я уже пробовал 440BX (ASUS P3B-F и ASUS P2B ). В принципе неплохо, но например карты стандарта WSS категорически отказываются работать на нем (точнее, сами карты работают, но WSS выбирать в досе как источник звука - гиблое дело). Я пробовал и всякие клоны, и даже саму оригинальную Microsoft Windows Sound System - бесполезно.



Она разве не патчится без труда в большинстве игр? Если память не подводит, многие ее и на P200 покажут.

---------- Сообщение добавлено в 20:49 ---------- Предыдущее сообщение размещено в 20:46 ----------

А говорить "это (пропатчить биос, написать драйвер, ... новую операционку ) делается за пять минут, но только ни я, ни никто другой не станет тебе это делать за просто так" - это что?



Да, где-то на границе p166-p200 она начала вылезать.
Лично у меня, половина этих патчей нифига не помогало, стабильный так и не подобрал.
Едниственно была какая-то замедлялка, которая тупо тормозила проц, с ней вроде было ок, но сейчас под рукой ее нет.



А у меня на i865 стандарт WSS под DOS работает без проблем. Проверено на EWS64XL и на AV310.



зависит от компилятора. Наибольшее количество патчеров предназначено для TP/TC.
Но всплывала недавно и в какой то более экзотической среде.

Это суть форумного общения в формате "вопрос/ответ".



"Не все, только н-н-некоторые" ((L) Ф.Риварес).

Ага. Не знал. Я с WSS-capable картой (какой-то Jazz) сталкивался последний раз ещё на каком-то 486-м, лет за пять до 440-го, то он мне и тогда толком работать не захотел... :-(



Geryon, если очень нужна WSS, почему бы тебе не попробовать на i845PE? У тебя же есть. На этом чипсете, кто-то говорил, вроде как Voodoo2 не работают, может быть, это отталкивает? Я сам не пробовал.



Это я и говорил, что не работают Voodoo2. На них дрова встают, вроде все хорошо, но изображения нет, серый экран и весь сказ. Но мне Voodoo2 и не нужны особо, я их уже давно продал. Работает ли WSS на i845 - не помню. Мне WSS не то чтобы очень нужна, просто был удивительный баг, с которым я долго и безуспешно возился, а потом на другом компе всё заработало само собой.



aleksej, а ведь в мануале AVM Apex написано, цитирую: Architecturally compatible with Summit SST. Так что осталось найти соответствующий банк, и будет эдакий Internal Summit (правда, наверное, только в Windows).



Мне кажется, это невозможно, сейчас найти такой банк.



Наверное. Разве что сделать дамп с имеющегося у Алексея Summit. Хотя это затея трудоемкая и с непонятными перспективами.
