Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



По данным Википедии, эта серия поддерживает только DOS-окно Windows 95/98:

И это не клон Vortex 2. Подробнее можно почитать в той же Википедии.



Это что, диагностика по фотографии?
Пусть пострадавший сам пишет, что делал, как запускал - может можно будет предположить что не так.



Но досовские игры под Вин98 должны идти??

Или только под 95?



В дос боксе win95/98 только. Если все драйвера правильно стоят. И переменные set blaster в досбоксе передаются корректно.



не все. Некоторые не идут. У некоторых звука нет. Как пример новелла "три сестры" - прекрасно играют звук под досом, но в консоли - фиг собачий.

К сожалению все "клоны чего то", а уж тем более не клоны - требуют специальных знаний, как минимум. Поэтому рекомендую перестать слать тов. Harris различную экзотику.



Доброго вечера!!! Ребят, надеюсь по теме здесь пишу, поиском темы не нашел. Если не прав, то прошу указать путь)). Обуяла ностальгия, собрал ретрокомп. Стоит в нем звуковая карточка SB16 СТ 2940. Снес виндовс(в нем она работала, из чего делаю вывод что она PnP возможно?) Установил DOS 6.22. Пытаюсь протестить звук на Doom'e, но кроме спикера ничего не работает в игре. set blaster пробовал разные варианты прописывать, тщетно. Пытался установить дрова но выдает ошибку о нехватке памяти(в начале установки дров).
Я простой пользователь, с Досом на ВЫ. Сейчас изучаю его с помощью книги Фигурнова. Прошу помощи в освоении этого интересного занятия))



Да она pnp и нужны драйвера. Думаю ссылку тут дадут, сейчас сам я не имею возможности такой.



Здесь выбрать Others и в Архиве изделий выбрать Sound Blaster 16. Далее выбор операционки DOS и Driver.

Кажется, для конфигурирования в DOS6 необходимо использовать CTCU.EXE, но точно сказать не могу, не помню. Я давно уже пользуюсь только DOS7 в пакете Windows98. Совместимость с DOS-играми 100% или близка к таковой. Для чего был снесён Windows? Режим DOS для игр ничем не отличается от предыдущих версий DOS. Всё, что требуется - развести загрузку DOS и Windows через MENUITEM, и у того же Фигурнова функция MENUITEM прекрасно описана. Для блокирования загрузки Windows достаточно прописать в autoexec.bat в секции DOS файловый менеджер, но правильнее заменить параметр BootGUI с 1 на 0, а винду грузить в секции WIN командой win.com.

---------- Сообщение добавлено в 00:23 ---------- Предыдущее сообщение размещено в 00:19 ----------

Для того, чтобы Sound Blaster 16 PnP заработал в DOS7, нужно установить его в Windows, убедиться, что ресурсы ему даны и звук есть, далее перегрузиться в DOS, запустить CTCM.EXE и DIAGNOSE.EXE /S. Это всё, set blaster писать необязательно, эта переменная устанавливается автоматом программой CTCM.EXE.



Спасибо огромное за ссылку!!! Нашел нужные дрова!!! Еще с помощью Фигурнова и MEMMAKER настроил память Доса и дрова установились)))) Дум зазвучал!!!!



Kerol, Offtop

MEMMAKER - конечно, хорошая программа, но не всегда хорошо высвобождает основную память. Если есть прицел на старые игрушки эпохи МТ-32, то стоит учесть, что они иногда выказывают немалый аппетит по отношению к Conventional Memory. Поэтому её приходится расчищать. Все средства здесь хороши: подбор самых "маленьких" дров на мышь, сидюк, русификатор и т.п. Всё, что удастся, лучше "разогнать" из основной памяти в верхние сегменты, Upper и High Area.



У меня вообще в мыслях создать отдельную тему, но после того как доберусь до нормальной настройки своих машин.



qemm в автоматическом режиме память освобождает только так.
Всегда под рукой держу.



Ты мне напомнил о книги Тонкая настройка и оптимизация MS-DOS

Правда по каким то причинам я не любил qemm.

Кстати JEMM386 из freedos хуже/лучше ?



Я помню, что в те времена, ещё начиная с P1, у меня была разведена загрузка на EMM386 и QEMM отдельно. Точно были игры, которые не переваривали EMM386 (или мою "правильную" настройку этого менеджера), не скажу сейчас какие. А с QEMM проблем почти не было. Ну я держал оба варианта загрузки через config, на всякий случай.

Сегодня единственное, что удерживало меня на EMM386 - это программа SoftMPU. Но последние версии уже умеют работать и с QEMM. Автором планируется также поддержка JEMM (если уже не добавлена). JEMM лично я никогда не использовал.



Поведайте, кто знает, вот эта карта работает в DOS или нет? Видно, что на коробке и дискете написано только про Win95, да ещё и PnP. Но при этом поддерживает Intelligent Mode вроде бы. Ранее я её встречал на таобао, голую, без кабеля и причиндалов. Гадаю до сих пор про DOS. Интересно.



У меня она есть, работает под DOS через драйвер. Без причиндал не советую покупать, там хитрый переходник. (Хотя наверно где-то есть схема оаспиновки)



Я вообще не собираюсь покупать mpu-401, ни в какой комплектации. Меня устраивает SoftMPU. Просто спортивный интерес. А какие ресурсы доступны этой плате в дос и в вынь? Работают ли в досе оба канала, или только один? Потребляет ли досовский инит значительное количество основной памяти резидентно, или после инициализации минимизирует свой аппетит? Есть ли проблемы с IRQ9 (конфликт с ACPI)?



К сожалению я сейчас не отвечу на твои вопросы, по причине переделки основной платы p2b :/ Надо будет ждать.



У кого-нибудь есть в наличии Ensoniq Soundscape VIVO или VIVO90?

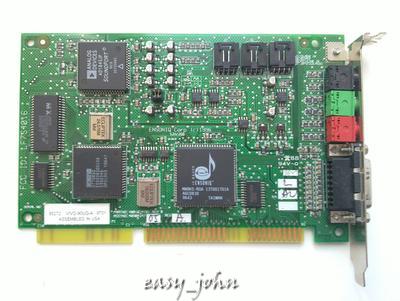

Недорогая карта этого семейства, выглядит вот так:


У меня при тестах вылезло совершенно непонятное:
Любым midi плеером под дос (gsplay, megamid, playmid, и в т.ч. px) - глотает и обрывает ноты, такое впечатление, что полифония 4-7 каналов, не больше.
При этом эти же миди в самих играх - нормально играются без изъян.

---------- Сообщение добавлено в 01:59 ---------- Предыдущее сообщение размещено в 01:53 ----------

UPD: один и тот же .xmi через px играется с потерями, а через xmiplay (miles sound system v1.02) - нормально!

---------- Сообщение добавлено в 02:02 ---------- Предыдущее сообщение размещено в 01:59 ----------

UPD2: На карту грешить странно - у меня таких две, обе ведут себя идентично.



easy_john, У меня есть нечто иное на похожих чипах Ensoniq. Но мало времени счас на возню с досом. Но если кинешь готовый архив с примерами и плеером, на котором проверять - наверное на выходных попробую.
