Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Хотим более детального отчета !

P.S. Может есть ненужная ct3900 ?



Список новогоприбывшего:

isa - noname - ad1815js
isa - noname - ad1816adj
isa - noname - ess es1868f
isa - noname - ess es1869fc
isa - noname - lab wave128 (als100? spdiff)
isa - noname - yamaha ymf718-s
isa - noname - yamaha ymf719e-s
isa - Creative ct2230 sb16 photo
isa - Creative ct2740 sb16 photo
isa - Creative ct2760 awe32
isa - Creative ct2860 sb16 vibra16s (hp menuet) - photo
isa - Creative ct2910 sb16 photo
isa - Creative ct2940 sb16 photo
isa - Creative ct3600 sb32 photo
isa - Creative ct3910 awe32 photo
isa - Creative ct4170 sb16 WavEffects vibra16vx photo
isa - Creative ct4330 awe32 photo
isa - Creative ct4380 awe64 photo
isa - Creative ct4520 awe64 photo
isa - ExpertColor med3931 ver2:0 (OPTi 82C931 ?)
isa - Gravis Ultrasound Max rev2.1 photo
isa - MediaVision Jazz16 LMSI 650-0098-04-c photo
isa - MediaVision Pro Audio 16 LMSI 650-0082-03-b photo
isa - Soundforte sf16-fmi-03 (vibra16c) photo
isa - Soundforte sf16-fmp-02 (vibra16s) photo
isa - SoundForte SF16-FMR RadioLink
pci - Diamond Sonic Impact s100 (ess allegro es1989s) photo
pci - noname - ess maestro-1
pci - Diamond Monster Sound MX300 (Vortex2) photo

Есть одна ненужная ct3900, потому, что мертвая %). И то я думал распаять на з.ч.
А так из дубликатов пока только ct3600.



tuliss, рабочая ct3900 есть на савёловском, в самом конце «кишки» справа. Найдёшь быстро, там точек с бу не так много осталось. Только учти, что цены а-ля pc1 нет. Если очень сильно нужна, попробуй поторговаться.

---------- Сообщение добавлено в 11:41 ---------- Предыдущее сообщение размещено в 11:40 ----------

Я хотел себе вторую взять, но понял, что дёшево он не продаст. Если бы у меня ни одной не было, купил бы.



И у меня обновка, хвастаюсь) http://upyourpic.org/images/201405/4z6x1nl1ew.jpg



CT2760, если я правильно вижу с мобилы.
Отличный awe, как по мне.



А примерно разброс цен, что бы было понимание как торговаться. Мне она вообще не горит, хочется просто для коллекции.



Разброс 500р.-5000р. Серьёзно. Самая распространённая цена 1800-2500р. Самая адекватная (ИМХО) - около 1000-1500р. Ну и понятие "не горит" применительно к CT3900 не должно быть применимо в принципе. Наверное, самая редкая не PnP ревизия.



Из недавнего:

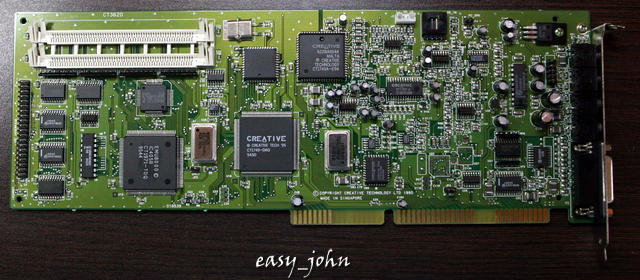

isa - Creative ct3620 sb32
.

isa - Creative ct1920 awe32upg
.
Сделал шнурок для подключения к обычному SB16 в разъем звука cd-rom'a, переставив пины
Коннекторы goldfinch, если я правильно помню, были только на вибрах, а это не интересно.
Потратил некоторое время, пытаясь понять, почему звука нет. Проверял в родном diagnose.exe.
Судя по всему diagnose мютит все "ненужные" входы на момент работы.
Не смотря на то, что карта определялась, была тишина.
Стоило попробовать в играх - везде нормально звучит.

За одно добавил фото sb16 easy, довольно редкая карта, фоток в интернете мало.
Плата удивляет в первую очередь разъемом на задней панели.

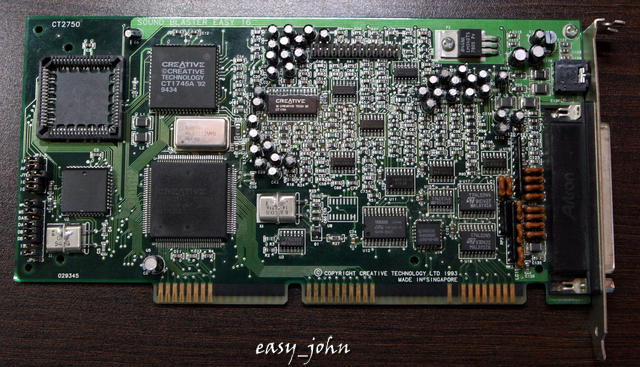

isa - Creative ct2750 sb16easy
.
Если я правильно помню в разъем подключался внешний родной креативовый cd-rom (продавался только китом с этим cd-rom).



Да все верно. Карта переодически пролетает в продажах, не то что бы редкая.



Фоток кита или сидюка найти так и не удалось.

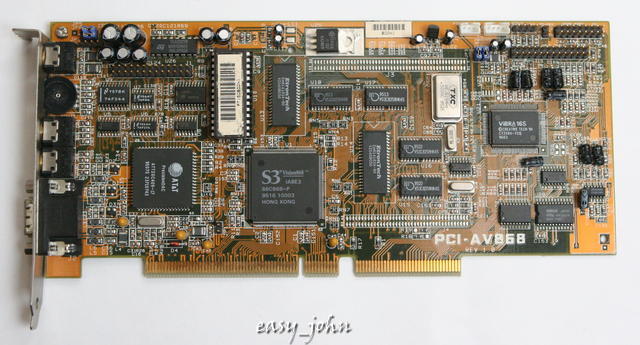

Asus video+sound на PCI+asus mediabus. S3 Vision 868 и Vibra16s (с отдельным yamaha ymf262-m)
.

MediaVision Pro AudioSpectrum
.

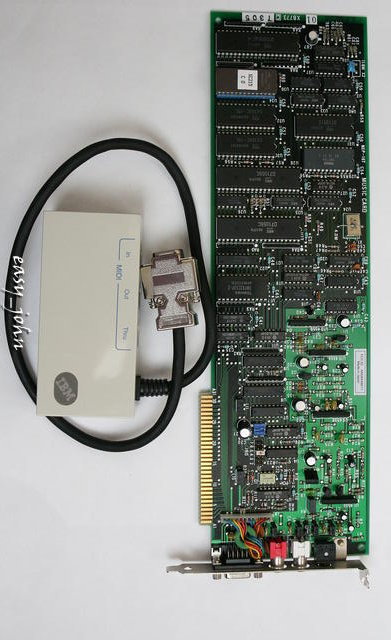

IBM Music Feature Card (IMFC)
.



Кстати, под нее вообще поддержка в каких либо играх была ?

--- добавлено 22 июн 2015, предыдущее сообщение размещено: 22 июн 2015 ---

У меня сейчас CT1740 DSP 405 , в wolf3d есть звуки, но есть но.
Звук открывание двери работает только 1 раз !
Да CSP/ASP у меня напаянный.

на CT2290 со звуками в результате все плохо.
Я все еще не пробовал с драйверами, но не думаю, что ситуация изменится.

В результате пока вердикт использовать две карты SB PRO и SB16

Было бы неплохо пройтись по всем SB16 , где бы только их все собрать в одном месте!



Будешь искать ту единственную и неповторимую, которая магёт и про, и 16 без всяких НО? Думаю, ты её не найдёшь. Каждый раз будешь сталкиваться с НО. Что бы там easy_john ни показывал на основании минутного геймплея на разных картах.



Ну помечтать о серебренной пули всегда приятно. Я сам больше думаю, что ее не будет. CT1740 это самая первая из SB16, а чем дальше в лес - тем больше видимо проблем.



Выбери себе лучше хороший клон с чистым звуком на базе ESS или Crystal. Второй картой поставь AWE64Gold и не забудь отключить ей FM. И будет тебе счастье.



Зачем мне хороший клон, если есть оригиналы ? Пока ситуация что скорее всего в одной машине будет sb pro 2 и sb16 , в другой sb pro 2 и awe32 (ну и другие). Ближе к делу будет видно.



Ну или так. Один хрен.
Кстати, инициализаторы sb и sb16 не конфликтуют? Проверено? И ещё при последовательной инициализации разных «бластеров» может сбиваться переменная set blaster на нежелательную, обязательно нужно проверять это и при необходимости подставлять в autoexec.bat эту строку или в другое место, или даже более одного раза, чтобы восстанавливать соответствие карте sb, а не sb16.



Подскажите, какие варианты есть снять звук с SPDIF out карточки AV310? Конкретно через что выводили вы, а также если подключать колонки к SB Live и соединить SPDIF out AV310 c SPDIF in Live, будут ли какие-то плюсы от такой комбинации в DOS?



Это все впереди.



Если карты от разных брендов, их инициализаторы никак не пересекаются, требуется только развести адреса. А вот Creative+Creative - вопрос интересный. Хотя, кажись, у White нормально уживаются SB 2.0 и AWE64.

@sonicpro, годится любой SPDIFout-брекет от материнской платы. Чаще других встречаются Gigabyte, ASUS, MSI. Подойдёт каждый из них. С входом SPDIFin несколько сложнее.

Ни одна ревизия Live! из побывавших у меня не выдавала SPDIF звук под DOS. Хотя у DOS-драйвера есть в конфигурационном файле строка DigitalOut=True/False, или что-то в этом роде. Эта тема поднималась и на vogons.org, там люди также писали, что цифра не звучит. Не вижу логических посылов, почему вход SPDIFin должен работать, если выход не работает. Надо проверять. На мой взгляд, даже если получится, это не имеет смысла. Зачем тянуть цифровой тракт к Live!, если мы получим качество ЦАП обычной карты? AV310 нужно пихать прямо в цифровой ресивер через SPDIFout-брекет, звук будет в разы лучше. Я сделал именно так.
