Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по ISA звуковым картам ESS от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, при этом редкими их тоже не назвать. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно смело подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти EEPROM.

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Карты на ранних чипах Aztech (AZTS…) не используют Plug&Play и не поддерживают интерфейс MPU-401. Большинство экземпляров первого поколения могут работать в режимах Sound Blaster 2.0 (моно), Adlib, Covox и Disney. Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM2812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, который тоже лишён поддержки Sound Blaster Pro под DOS (только моно). В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. В этой связи ответ на вопрос, какая карта Aztech лучше, обычно сводится к выбору между AZT-2316 (3-е поколение) и AZT-2320 (4-е поколение).

Для системы без Plug&Play (386 или ранние 486) оптимальной будет nonPnP карта на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).



Ну у меня пока ресивера нет, так что покупка AV310 у меня пока откладывается.

Возник вопрос по поводу уровней сигнала на цифровом выходе AV310 и цифровом входе ресивера. На выходе вроде бы TTL уровень 5V? А в аудиоаппаратуре вроде бы должен использоваться "настояший" SPDIF с уровнями сигнала менее вольта? Получается, что в брекете от материнской платы есть активный компонент, который согласовавает уровни сигналов?



А она что, кушать просит? Пусть себе лежит, места займёт с ноготок. Когда действительно понадобится, по закону подлости полгода в продаже не найдётся. И так бывает. Иные пачками покупают неизвестно для чего, дом захламлять, и не парятся. А раз она может понадобиться - надо брать, пока есть. Стоит она дёшево.

Уровень сигнала у AV310 5V. В аудиоаппаратуре (сигнал коаксиального кабеля) допустимо 0,5-1V. В материнских платах уровень TTL 2-3V. SPDIF брекеты гасят его практически до нуля (~0,3V), но ресиверы отлично принимают сигнал. Так что любой брекет для AV310 сойдёт, на выходе будет не больше 0,6-0,7V, а то и меньше. Абсолютно допустимый уровень. С входом SPDIF, как я уже сказал, сложнее. Он у AV310 несколько капризен. Но укротить можно.



нет ли новой информации об апгрейде до cms sb2.0? если у меня чип интерфейса 1336a, то борода, да?



Все зависит от версии DSP. Тема тут



Там написано со ссылкой на первоисточник что имеет значение только чип интерфейса



>прошивка для GAL-чипов корректно работает только с DSP 2.01 (то есть дело не в ревизии карты, как считалось ранее).

Что тут непонятно ?



Вот ты упорный, это не так и известно это уже давно
After further testing, it has been determined that that the DSP version does not matter, the CT1336 version does.



Под конец темы на вогонах все же решили, что виноват CT1336A, так как была найдена CT1336A с DS2.02. Но меня терзают смутные сомнения, так как это одна карта карта.
С другой стороны, все фото что я видел с DSP2.02 имеют только CT1336A, и то, что есть у меня.
У меня сейчас на руках 5 карт ct1350B. Две из них CT1336A с DSP 2.02 и OPL часть не работает с CMS



Я вот, что заметил.
Скачал я версию Wolf3d от апогея и - та да ! все работает. По крайне мере на CT1740, но есть одно но !
Надо запустить sbselect и выбрать нужную карту. Если выбрать стандарт SB, а не SB PRO, то искажения остаются.
Чуть позже буду играться еще, так как становится интересно.



sbselect - прога из конкретной сборки wolf3d? с другими играми работает?



Да я увидел ее в этой сборке, есть ли в других не проверял.(ну кроме того,гдеее нет )
Вообще она тупо прописывает SET BLASTER. Сомнительно, что она выполняет еще что-то кроме как теста.
Руки дойдут, буду дальше мучить wolf3d на разных картах и разные издания.
Сейчас я занят созданием образов оригинальных драйверов от Creative, весь день почти убил.

P.S. Да, стандартные драйвера я не ставил



Интересная мысль. Мне не приходило в голову установить T4 с картой SB16. Если это решает проблему совместимости, то можно просто прописать это в autoexec.bat, и всего делов. Менять на T6 вовсе не обязательно, игры, знающие SB16, в любом случае правильно её определят и будут использовать HighDMA.

Можно сделать так:
SET BLASTER=A220 I5 D1 H5 P330 [E620] T6
--- строки инициализации ---
SET BLASTER=A220 I5 D1 T4

Да, и свет клином не сошёлся на Wolf3D. Ещё одна весьма капризная к SB16 игра - Mortal Kombat 1.



Ну я позже отпишу, что и как. MK1 попробую, как соберу нормально Pentium. Сейчас нормально рабочая это 80286



И ещё вот что, при таком способе

инициализатор creative может искать все строки SET BLASTER в файле autoexec.bat и делать какую-нибудь бяку со строкой T4. Или стереть, или переправить на T6, или заремить может. Поэтому в таком случае надо прибегнуть к какой-нибудь хитрости, попробовать переходы внутри файла GOTO, или вызов другого командного файла в процессе выполнения autoexec. Допустим, так:

goto b

:a
SET BLASTER=A220 I5 D1 T4
goto c

:b
SET BLASTER=A220 I5 D1 H5 P330 [E620] T6
--- строки инициализации ---
goto a

:c
nc/dn etc

Это часто "запутывает" досовский инит и срабатывает. У меня этот способ сработал, когда инициализатор AWE64 менял SET BLASTER на "свой" и стирал прописанный вручную.



С МК1 чуть "попроще", на сайте есть версия с последними обновлениями и доработкой под SB16. Правда проверить её на железе я опоздал, в dosbox ведет себя прилично.



Да об этом известно, но ведь речь не о том. Если бы ВСЕ игры под SB/SBpro имели такие аддоны под SB16, то и говорить было бы не о чем. Надо тестировать MK1 без аддона, именно для примера и показательного результата.



spdiff имеет смысл использовать только ради одного - избавится от шумов аналоговой части звуковой карты.
Если шумы не напрягают, то возиться с spdif толку нет. Да, можно завести на live или любую другую карту с spdif-in. Но зачем?



Уже много раз было разжёвано, что в среде DOS нельзя! DOS-драйвер Live не реализует SPDIF.

И это уже было разжёвано.

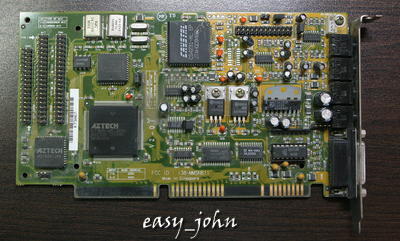

Aztech SoundGalaxy Nova 16 Extra (?)
.

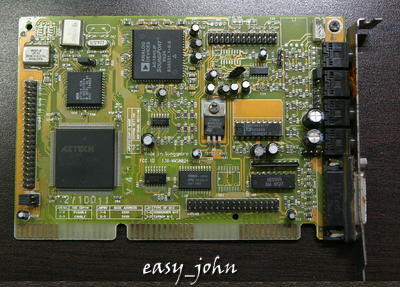

Aztech SoundGalaxy Pro 16 AB (?)
.

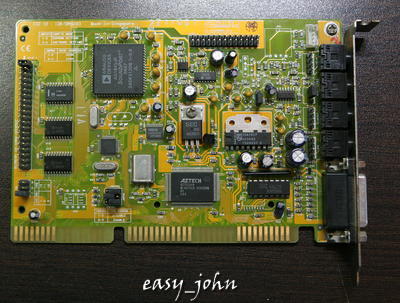

Aztech SoundGalaxy Pro 16 IIB-3D
.

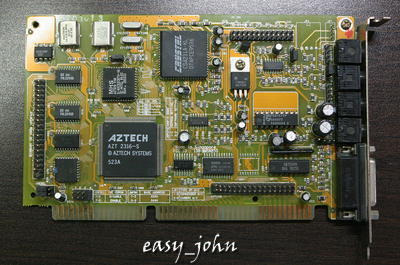

Aztech SoundGalaxy Washington 16
.

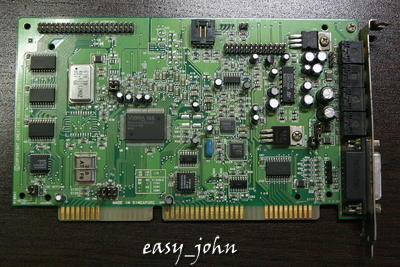

Creative SoundBlaster 16 CT2900
.

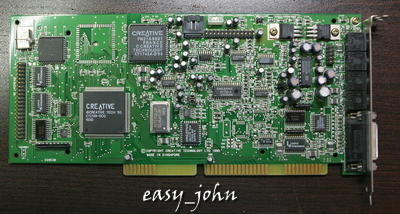

Creative SoundBlaster 16 CT2950
.

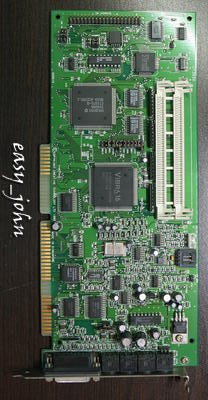

Creative SoundBlaster 32 CT3930
.

Драйвера под aztech - ищу.



Я ведь в своё время даже в первый пост просил вынести. там и висят щас.
